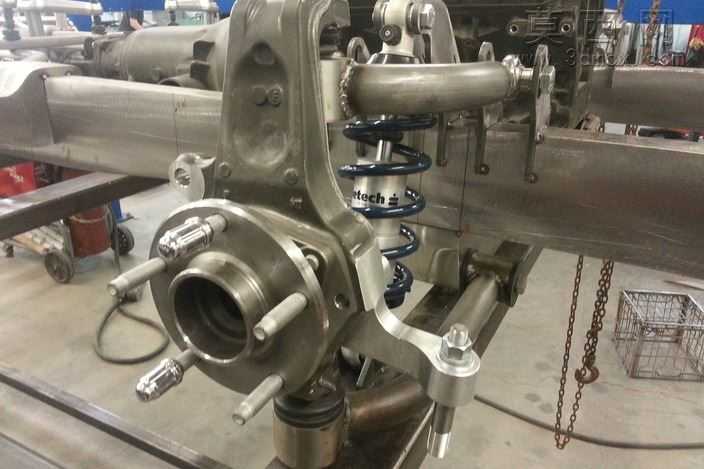

克尔维特C6汽车转向节主轴集线器结构

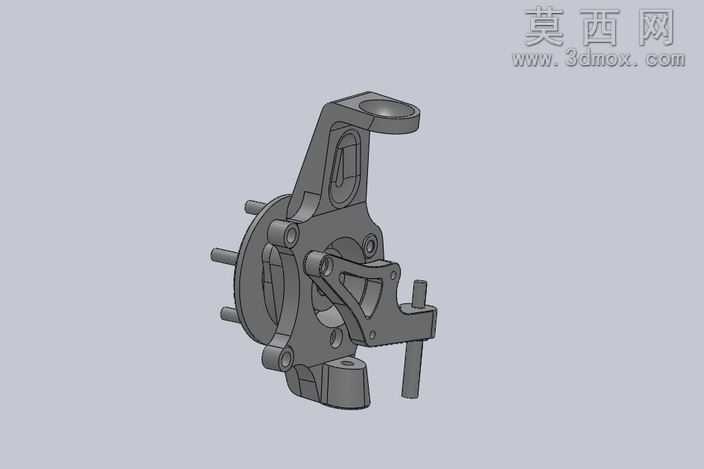

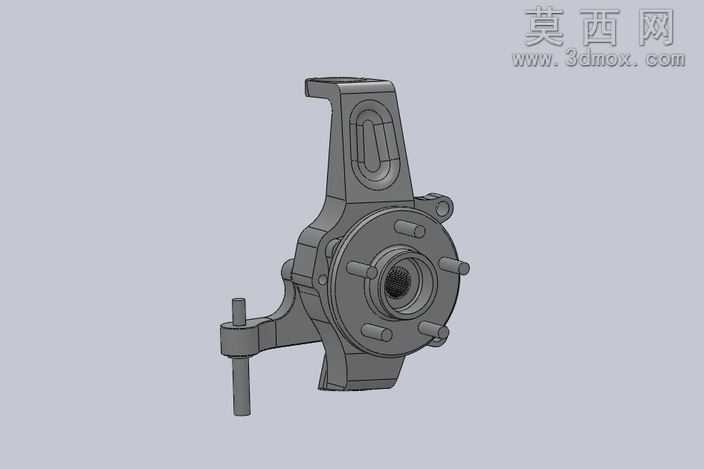

本作品为克尔维特C6车型配套的主轴与集线器集成结构三维建模成果，建模过程严格参考实车底盘部件的测绘尺寸，在三维软件中首先完成基准坐标系的搭建，以轮毂轴承安装孔的中心轴线作为主设计基准，依次定位转向节安装臂、减震器连接座、制动卡钳固定位、轮毂螺栓安装凸台的相对位置。建模阶段采用实体特征与曲面特征结合的方式，对于主体承载结构使用拉伸、旋转、布尔运算完成基础实体搭建，针对转向臂上的减重凹槽、安装定位凸台的过渡圆角、轮毂轴颈的密封槽等细节特征，通过扫掠、倒角、拔模等命令逐步细化，确保各安装面的形位公差符合汽车底盘部件的装配要求。材质渲染阶段针对不同功能区域匹配对应材质属性，主体铸钢部分赋予哑光铸铁材质，还原铸造部件的粗糙颗粒质感与深灰金属色泽，轮毂安装端面、螺栓配合面等机加工区域赋予高光金属材质，体现机加工面的平整光洁度，各安装销轴部位做镀铬亮面处理，区分不同加工工艺的视觉差异。结构设计上充分还原实车部件的功能逻辑，集线器集成结构与主轴采用一体化设计，减少装配环节的连接间隙，转向臂的延伸角度经过反复校核，确保转向过程中与悬架摆臂、制动管路不存在运动干涉，各螺栓安装孔的位置度严格匹配原厂轮毂、制动卡钳、转向拉杆的安装尺寸，轴颈部位的直径阶梯设计兼顾轴承装配定位与密封件的安装空间，加强筋的排布走向完全贴合部件受力路径，在转向受力、制动冲击的工况下可均匀分散载荷，避免应力集中。整体模型完整还原了该底盘部件的所有装配特征与细节结构，可用于汽车底盘结构教学、改装方案验证、维修装配参考等场景，各特征参数可直接导出用于后续的工程图生成与仿真分析工作。
