2英寸电源变压器配套反索环结构设计

　　在电源变压器的整机装配工序里，线缆穿出壳体位置的防护与密封一直是容易被忽略却直接影响整机可靠性的细节点，这款2英寸规格的反索环，正是针对该类应用场景开发的配套结构件。从实际使用场景来看，这类反索环主要应用在中小型电源变压器的外壳出线位，当变压器的初级、次级绕组引线需要从金属壳体的开孔位置穿出时，直接让线缆与金属开孔边缘接触，长期运行过程中受设备振动、温度变化带来的线缆位移影响，很容易出现线缆绝缘层被金属锐边割破的问题，轻则造成线路短路，重则引发绝缘击穿带来安全隐患，反索环的核心作用就是在开孔位置形成一圈绝缘的缓冲防护层，同时填补线缆与开孔之间的装配间隙，阻挡外界粉尘、潮气进入变压器壳体内部，避免绕组积尘受潮带来的绝缘性能下降问题。

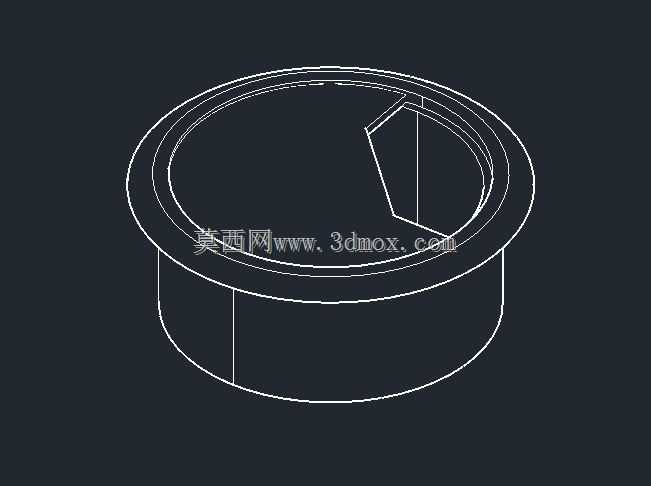

　　从结构设计思路来看，这款反索环采用了带外翻边的阶梯套筒式结构，整体为一体成型的环形构件，下部套筒段的外径与变压器壳体上的2英寸标准开孔尺寸做过渡配合设计，装配时只需要将套筒段从壳体外侧压入开孔，顶部的外翻边会自然卡在开孔外侧的壳体表面，不需要额外涂胶或者加装紧固件就能完成固定，装配效率远高于传统的护线套结构，同时外翻边与壳体表面的贴合面能形成第一道密封屏障，避免液体顺着壳体表面流入开孔内部。套筒段的内壁做了微小的锥度设计，靠近外翻边的位置内径略小，当线缆从索环中心穿过时，内壁会在线缆外壁形成一定的抱紧力，既可以固定线缆的位置，避免设备运输、运行过程中线缆来回窜动，也能进一步填充线缆与索环之间的间隙，提升密封防护效果。值得注意的是，索环侧壁上预留的缺口结构，是针对多股线缆同时穿出的场景设计的，当需要穿过的线缆端部带有预制的接线端子，无法直接从索环中心孔穿过时，可以将线缆从侧壁缺口位置卡入中心孔，不需要拆卸端子就能完成装配，大幅降低了现场接线的操作难度，同时缺口位置的配合面做了错位咬合设计，线缆卡入后缺口不会因为线缆的拉扯而张开，保证结构的整体性。

　　从安装边界尺寸来看，这款反索环适配的壳体开孔为标准2英寸圆形开孔，外翻边的外径比开孔直径大6mm左右，能够完全覆盖开孔边缘的冲压毛刺或者加工瑕疵，避免毛刺刮伤索环本体；套筒段的长度根据常用变压器壳体的板材厚度做了适配，能够覆盖0.8mm到2mm厚度的金属板材，压入装配后套筒端部不会突出壳体内壁过多，避免与内部的绕组或者骨架结构产生干涉。中心孔的尺寸适配常规的电源变压器出线线缆外径范围，既可以穿过单根粗径的动力线缆，也可以同时穿过多根细径的信号线缆，适配性较强。在材料选择的适配性上，该结构预留了足够的壁厚余量，不管是采用常见的软质PVC、橡胶还是尼龙材质加工，都能保证足够的结构强度与弹性，压入装配时不会出现开裂，长期使用过程中也不会因为材料老化出现收缩脱落的问题。

　　在实际的变压器整机测试环节，这类反索环的防护效果直接影响整机的IP防护等级测试结果，传统的护线圈因为没有抱紧线缆的结构，在喷淋测试时很容易出现水顺着线缆间隙渗入壳体的问题，而这款反索环的阶梯抱紧结构，能够在不使用密封胶的前提下达到IP40以上的防护等级，完全满足常规工业场景下电源变压器的使用要求。同时在绝缘性能上，索环本身的绝缘特性能够将线缆与金属壳体完全隔离，即使线缆绝缘层出现轻微破损，也不会出现壳体带电的安全问题，提升了设备的用电安全性。对于结构设计人员来说，在进行变压器出线位设计时，只需要按照索环的适配尺寸预留标准开孔，不需要额外设计复杂的线缆固定结构，能够大幅简化壳体的加工工艺，减少整机的零件数量，降低装配的人工成本。在长期运行的可靠性验证中，这类反索环能够适应-20℃到80℃的工作温度范围，匹配电源变压器正常工作时的壳体温升区间，不会因为长期受热出现材料变脆、弹性下降的问题，也不会在低温环境下开裂失效，能够覆盖绝大多数民用、工业用电源变压器的工作环境要求。
