工业仪表控制柜立式安装承载框架

　　在工业配电、过程控制类现场的柜体集成作业中，这类立式框架是承载仪表、控制面板的核心基础结构，区别于壁挂式安装的小型箱体，它主要适配需要落地部署、多模块分层排布的控制场景，常见于车间动力配电节点、生产线旁的就地控制工位、中小型变配电所的二次回路集成区域，用来给各类测量仪表、操作按钮、信号指示灯、控制回路端子排提供稳定的安装依托，同时隔绝外部粉尘、轻微磕碰对内部元器件的损伤。从结构设计逻辑来看，整个框架采用封闭式立柜的受力思路，主体承载边采用折边成型的型材拼接，四个竖向棱边做了圆弧过渡处理，既避免安装作业时尖锐边角划伤操作人员，也能提升框架整体的抗扭刚度，避免长途运输或者现场吊装时出现框架形变导致面板安装孔位错位。

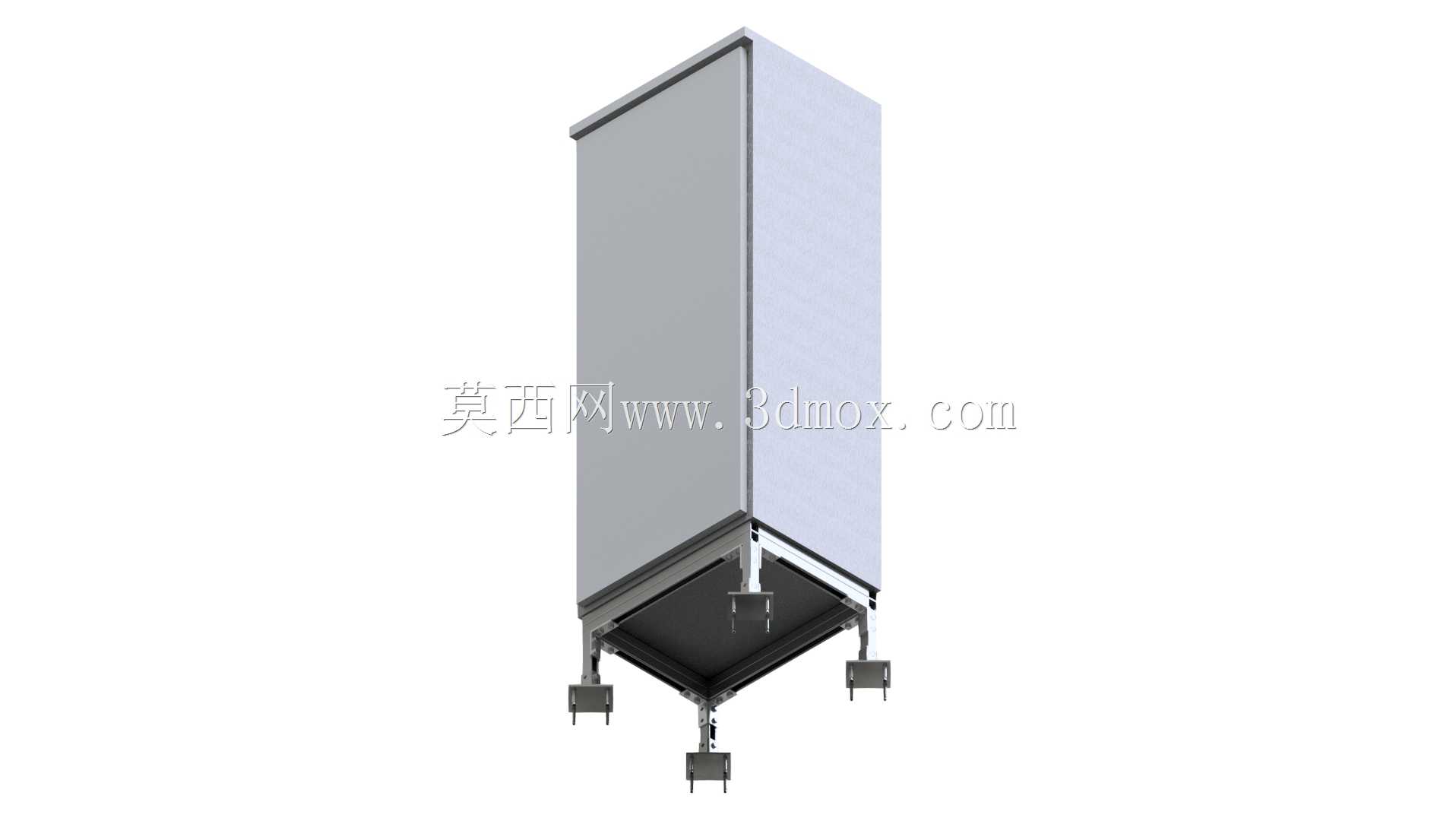

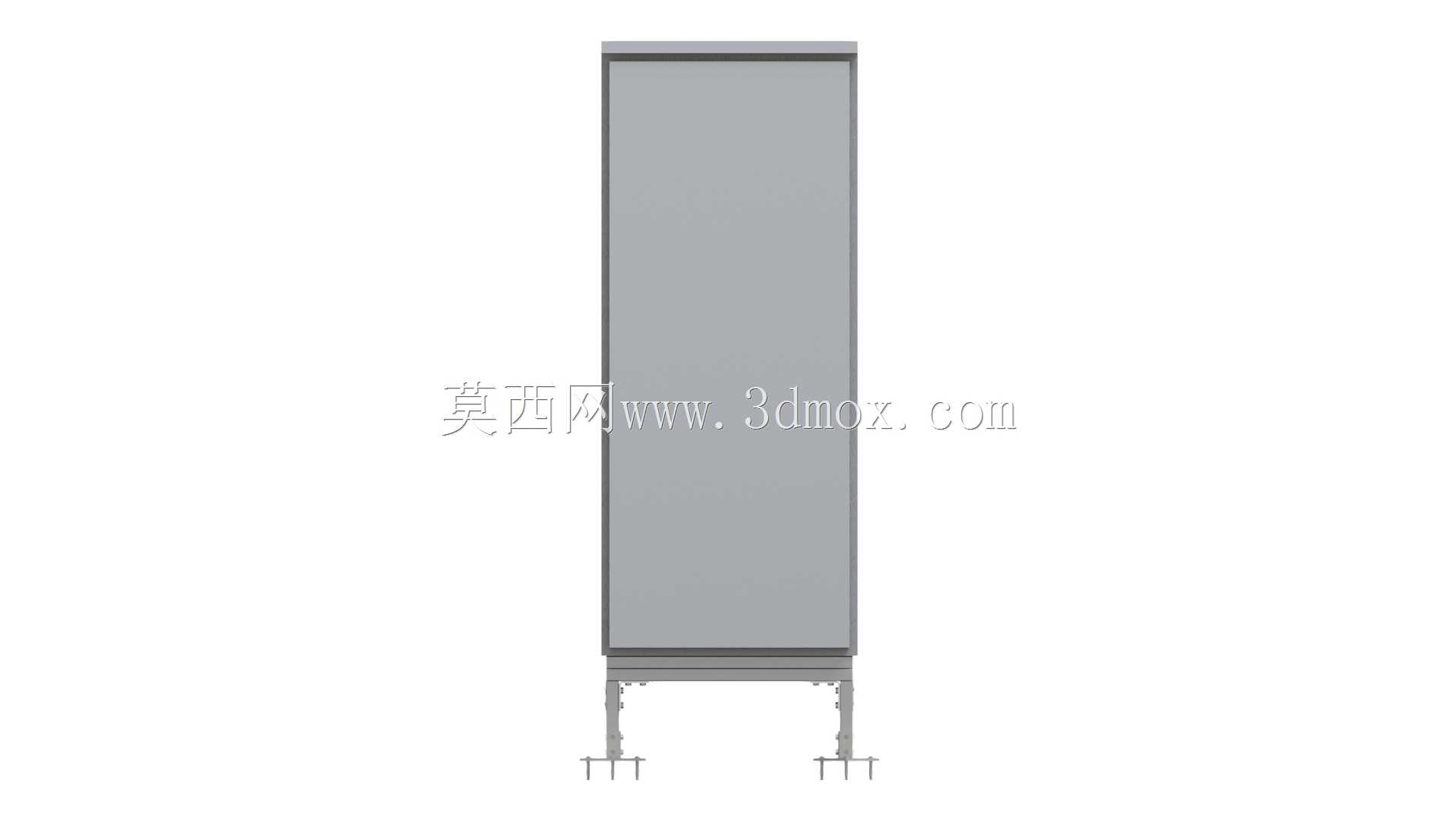

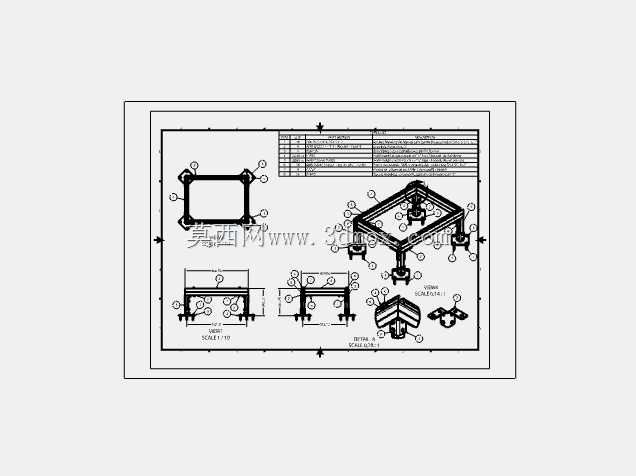

　　底部的支撑结构做了外伸式支脚设计，每个支脚都预留了地脚安装孔，现场部署时可以通过膨胀螺栓直接固定在水泥基础或者型钢底座上，支脚的高度预留了足够的线缆进出空间，底部的开口区域可以方便动力电缆、信号线缆从柜体下方穿入，直接对接内部端子排，不需要在柜体侧面额外开大尺寸的走线孔，能更好保证柜体侧面的防护完整性。框架的正面预留了整面的面板安装位，边缘做了内嵌式的压边结构，安装面板时可以直接将加工好开孔的仪表面板嵌入压边内，用紧固件从内侧固定，不需要在框架外表面裸露螺丝头，既提升了整体外观的整洁度，也能避免外部液体顺着螺丝缝隙渗入柜体内部。

　　侧面的封板采用可拆卸式设计，日常维护时不需要拆解正面的仪表接线，只需要卸下侧面封板的固定螺丝就能直接接触到内部的布线、端子排，大幅提升后期运维的效率。从安装边界尺寸来看，框架的整体深度适配常规的工业仪表安装深度，预留了足够的内部走线空间，不会出现仪表尾部接线端子顶住后侧封板的情况，宽度方向可以根据实际需要排布的仪表数量灵活适配面板开孔，四个支脚的安装孔位间距符合常规落地柜的安装尺寸规范，可以直接替换同规格的老旧柜体框架，不需要重新在地面打孔做基础。

　　设计时还考虑了现场的承重需求，框架底部的承托结构做了加强筋处理，即使安装多块重量较大的数显仪表、操作开关，也不会出现底部下沉变形的问题，框架的顶部做了全包式的顶盖，边缘带有微小的下倾坡度，即使现场有顶部滴落的冷凝水或者少量灰尘，也会顺着顶盖边缘滑落，不会堆积在柜体顶部渗入接缝。在实际集成作业中，这类框架不需要二次做结构加工，只需要根据选型的仪表尺寸在正面面板上开好对应安装孔，完成内部布线后即可直接部署到现场，相比现场焊接制作的安装支架，它的尺寸精度更高，面板安装的平整度更好，不会出现焊接变形导致的面板贴合不严、缝隙过大的问题，同时整体的防护性能更稳定，适合在常规工业车间、配电房的室内环境下长期使用，能够给内部的仪表、控制元件提供可靠的安装防护，减少外部环境因素对控制回路稳定性的影响。
