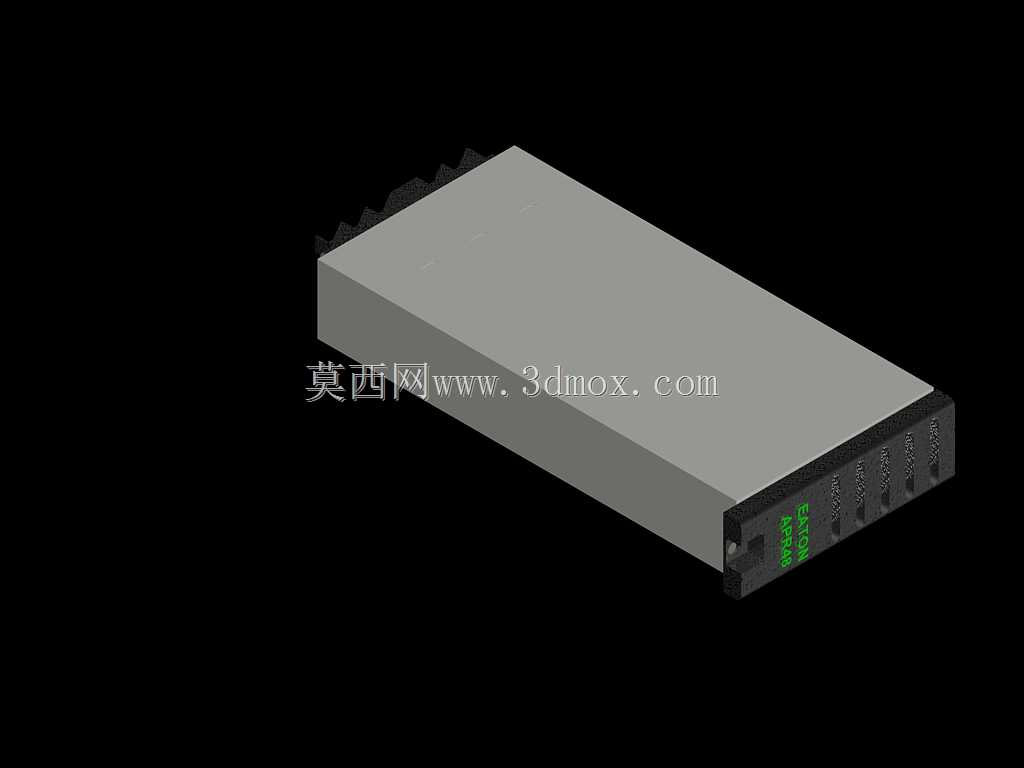

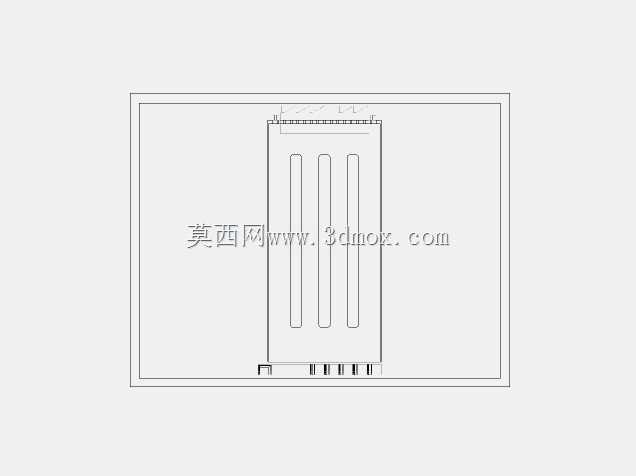

伊顿APR48-EPR48整流单元三维结构

　　在通信机房、数据中心的供电链路里，整流模块是连接交流市电与直流负载的核心转换节点，伊顿APR48-EPR48整流器的三维结构还原，完全贴合通信电源系统的实际装配需求，做结构设计时首先要考虑的就是这类模块的安装兼容性——通信电源机架的槽位有统一的行业尺寸规范，这款整流器采用长方体模块化外形，壳体边缘做了适配导轨的导向倒角，前端预留接插接口与状态标识区域，后端设置交流输入、直流输出的接插端子定位结构，不需要额外接线，推入机架槽位即可完成电气连接与机械固定，这也是通信电源模块通用的快装设计逻辑。

　　从功能实现角度看，这款整流器的核心作用是将输入的工频交流电转换为稳定的-48V直流电，给通信基站的传输设备、核心交换设备、基站射频单元供电，这类应用场景对供电可靠性要求极高，所以结构设计上首先要考虑散热路径的合理性：壳体顶部设置密集的散热齿结构，内部功率器件的安装位置直接贴合壳体散热基面，不需要额外加装独立散热风道就能依靠机架的统一通风系统完成热量导出，既减少了模块自身的结构复杂度，也降低了运行时的故障点。前端面板上的状态指示灯开孔位置做了遮光处理，避免相邻模块的灯光串扰，运维人员在机房巡检时可以快速识别模块的运行状态，不需要凑近查看标识。

　　做三维建模还原的时候，要特别注意安装边界的尺寸公差：模块的宽度、高度尺寸严格匹配19英寸标准机架的槽位间距，深度方向预留了接插端子的浮动余量，避免机架加工存在微小误差时模块无法顺利推入；壳体侧面的定位凸台尺寸要和机架导轨的卡槽完全契合，推入到位后会有明确的卡位反馈，同时保证模块不会因为机房的轻微震动出现松脱。前端面板的接口排布遵循通信电源的通用规范，输出端子的极性标识做了凸起结构，即使在光线昏暗的机房里，运维人员也能通过触感确认接线位置，避免极性接反的操作风险。

　　这类整流模块在实际使用中通常是多台并联冗余配置，所以结构设计上还要考虑相邻模块的间距适配，壳体两侧的平面度公差控制在合理范围内，多模块并排安装时不会出现挤压变形，也不会留出过大缝隙影响风道的密闭性。内部的PCB安装柱位置、功率器件的固定孔位都按照实际产品的装配关系还原，做电源系统的结构仿真时，可以直接导入这个模型做整机的装配干涉检查、风道流场仿真，不需要再重新测绘外形尺寸。不同于普通工业电源的开放式结构，这款整流器采用全封闭金属壳体，既可以屏蔽内部功率电路的电磁干扰，避免影响同机架内的其他通信设备，也能阻挡机房内的灰尘、凝露进入模块内部，提升长期运行的稳定性。

　　在不同的应用场景里，这类整流模块除了通信机房使用，还可以搭配蓄电池组组成独立的直流供电系统，用在户外通信基站、小型分布式机房的供电场景，所以壳体的结构强度也做了针对性强化，边角位置做了加厚处理，运输、安装过程中即使出现轻微磕碰也不会变形损坏内部电路。建模时还原的前端拆卸卡扣结构，是这类模块的快拆设计核心，运维人员不需要借助任何工具，按压卡扣就能把模块从机架槽位里抽出，更换故障模块的时间可以控制在一分钟以内，完全满足通信系统不停机维护的要求。接插端子的接触件采用浮动安装设计，模块推入过程中可以自动校正位置偏差，保证接插的接触压力均匀，避免长期运行出现接触不良、端子发热的问题。
