带防护结构的便携照明灯具结构设计

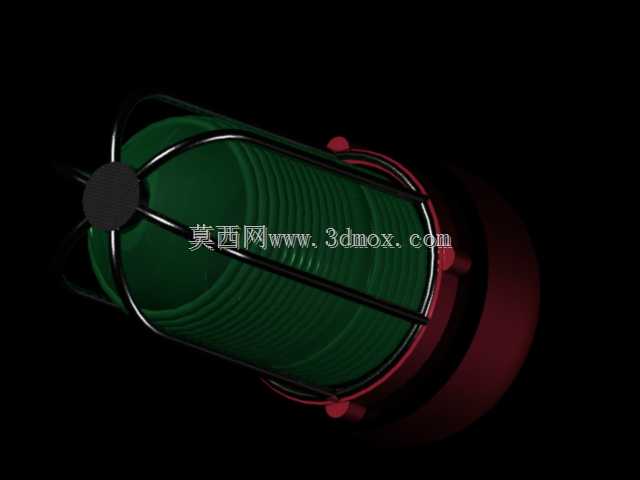

　　这款带金属防护架的便携照明结构，最初是为户外临时检修、狭小空间作业场景开发的结构方案，在配电房巡检、设备夜间抢修、户外管线排查这类需要临时移动照明的工况里，常规手持电筒的抗摔、防磕碰能力不足，容易在作业过程中被周边构件碰坏灯罩，导致照明失效影响作业进度，因此在结构设计阶段就把抗冲击防护作为核心设计目标。从结构布局来看，核心发光腔体采用圆柱形筒体结构，筒体外侧环绕多道弧形金属护条，护条两端通过环形固定圈与筒体两端的端盖连接，形成笼式防护结构，当灯具发生跌落或者受到侧向碰撞时，外部冲击力会先作用在金属护架上，通过护条的微小形变吸收冲击能量，避免直接撞击内部的发光组件与透光罩，这种结构相比全包覆的塑料防护壳，散热性能更优，长时间点亮时腔体内部的热量可以通过护架与筒体之间的空隙快速散出，降低内部元件的工作温度，延长使用寿命。

　　筒体两端的端盖采用防滑纹理设计，其中一端集成了挂接结构，可以配合挂钩将灯具悬挂在设备支架、管线架上，解放作业人员的双手，满足高空作业、设备拆装时的固定照明需求，端盖与筒体的连接采用旋合式密封结构，配合密封圈可以实现日常防泼溅，适配雨天户外作业、潮湿工况下的使用需求，避免水汽进入腔体内部造成电路故障。在安装边界与尺寸控制上，整体外径控制在80mm以内，含护架的总长度不超过180mm，整体重量控制在300g以内，单手握持时不会有明显的负重感，护架突出筒体表面的高度为12mm，既能够提供足够的冲击缓冲距离，又不会因为护架突出过多导致整体尺寸过大，影响在狭小空间内的使用，比如在设备机柜内部、管线缝隙这类狭窄区域作业时，灯具可以顺利伸入缝隙内部提供照明，不会被护架卡住。设计过程中针对防护结构做了多次迭代，最初的护条采用直条式布局，跌落测试时发现端盖位置的受力集中，容易出现端盖开裂的问题，后来调整为弧形环绕布局，让冲击力可以沿着护条均匀传递到两端的固定圈，再分散到整个筒体结构上，有效降低了局部应力集中的问题。同时护条的截面采用圆形截面，相比方形截面没有尖锐棱角，作业过程中不会刮擦设备表面或者划伤作业人员的手部，握持时的触感也更舒适。

　　在实际工况适配方面，这款结构可以兼容多种发光组件的安装，筒体内部预留了标准的电池仓与驱动板安装位，不需要大幅修改结构就可以适配不同亮度等级的发光模块，满足不同照明距离需求的场景，比如近距离设备检修可以选用低亮度高显色的模块，远距离巡检可以选用高亮度远射模块，结构通用性较强。笼式护架除了防护作用之外，还可以作为防滑握持结构，佩戴劳保手套操作时，金属护条的摩擦力比光滑的塑料筒体更高，不容易出现手滑跌落的情况，在低温环境下作业时，护架的导热速度虽然比塑料快，但因为是镂空结构，手部与护架的接触面积较小，不会出现长时间握持粘手的问题，适配冬季户外作业的使用需求。

　　端盖位置的开关采用内嵌式设计，开关表面低于端盖平面，避免作业过程中误触开关，导致电量浪费或者照明意外关闭，开关的按压力度设置在15N左右，佩戴劳保手套也可以轻松操作，不需要脱下手套按压，提升作业效率。从结构可靠性角度来看，所有金属结构件都做了防锈处理，在潮湿、有轻微腐蚀的工况下也不会轻易生锈，护架与筒体的连接采用可拆卸式结构，当护架出现变形损坏时，可以单独更换护架，不需要更换整个灯具，降低后期维护成本，筒体采用高强度工程塑料材质，兼顾绝缘性能与结构强度，即使在带电设备周边作业，也不会出现导电的安全隐患，满足电力检修场景的安全要求。
