Vimar Idea标准503型电气安装支撑框架

　　这款支撑构件是适配Vimar Idea系列503规格的电气安装内嵌框架，主要应用于民用建筑、商用办公空间的墙面暗装布线场景，承担开关、插座类电气组件的安装定位与承载作用，是墙面电气点位施工中衔接预埋底盒与外部功能面板的核心过渡零件。从实际施工的适配逻辑来看，该框架的外轮廓尺寸完全匹配标准86型暗装底盒的安装边界，四周预留的固定孔位对应常规底盒的螺柱位置，安装时无需对预埋底盒进行二次扩孔或裁切，可直接通过标准机牙螺丝完成框架与底盒的锁紧固定，能有效降低现场施工的改造成本，提升布线作业的装配效率。

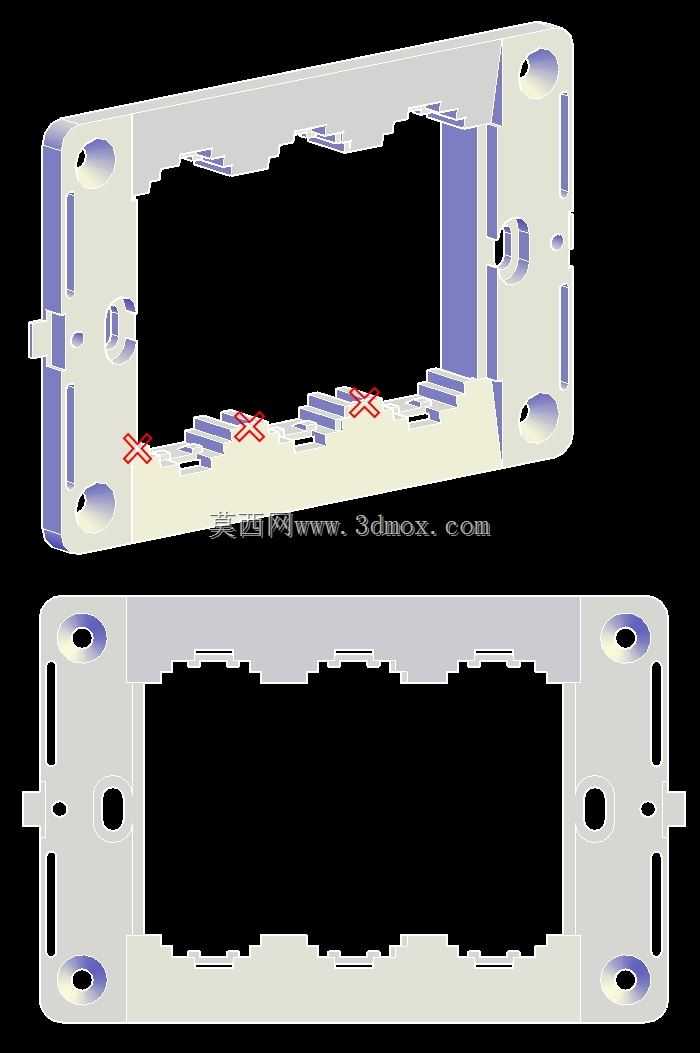

　　框架主体采用框式镂空结构设计，中部大尺寸镂空区域预留了充足的走线空间，可同时容纳3组强电插座或弱电模块的线缆穿设与端接作业，避免多股线缆在底盒内挤压弯折造成的绝缘层破损隐患；框架内侧设置的多组阶梯式卡位结构，对应功能模块的卡扣安装位，模块推入后可通过卡位实现无螺丝卡接固定，拆卸维护时仅需通过平口螺丝刀撬动卡位解锁点即可完成模块更换，无需整体拆卸框架，大幅降低后期运维的操作难度。设计阶段针对安装定位精度做了专项优化，框架上预设的三个定位基准点完全适配Insert-Nod插入指令的坐标要求，在三维装配环境下可直接通过点位匹配完成框架与底盒、功能模块的虚拟装配校验，提前排查安装干涉问题，避免现场施工时出现模块错位、面板贴合不严的问题。

　　框架边缘设置的多组弹性抵接片，在框架装入底盒后可自动抵紧底盒内壁，抵消墙体预埋施工时底盒偏移产生的尺寸公差，保证框架安装后保持水平端正，外部面板安装后不会出现倾斜、缝隙不均的问题。从材质适配的角度考虑，该框架的壁厚设计预留了足够的结构强度余量，采用常规阻燃PC材质注塑生产时，可承受模块插拔过程中产生的侧向冲击力，长期使用不会出现框架变形、卡位松脱的问题；框架表面的平整度公差控制在0.2mm以内，可保证外部装饰面板与墙面完全贴合，避免出现积灰缝隙。

　　在批量装修项目的应用中，该框架的标准化设计可适配同系列所有功能模块，包括五孔插座、网络接口、开关按键、电视接口等不同类型的功能组件，施工人员可根据点位功能需求灵活搭配模块，无需为不同功能点位准备不同规格的安装框架，可有效减少施工物料的备货种类，降低现场物料管理的复杂度。针对暗装环境的使用特点，框架的所有边角都做了圆角过渡处理，避免安装作业时划伤线缆绝缘层或施工人员手部，框架上预留的穿线缺口位置设置了平滑导向弧面，线缆穿设时可顺着弧面滑入底盒内部，不会出现线缆被锐边割伤的问题。在三维建模层面，该模型完整还原了框架的所有安装特征，包括固定孔位的沉头结构、卡位的卡扣尺寸、定位点的坐标位置，可直接用于装修项目的BIM管线综合排布，提前模拟墙面布线的点位布局，校验不同专业管线之间的碰撞问题，为现场施工提供精准的定位参考。
