DIN导轨安装魏德米勒接线端子组件

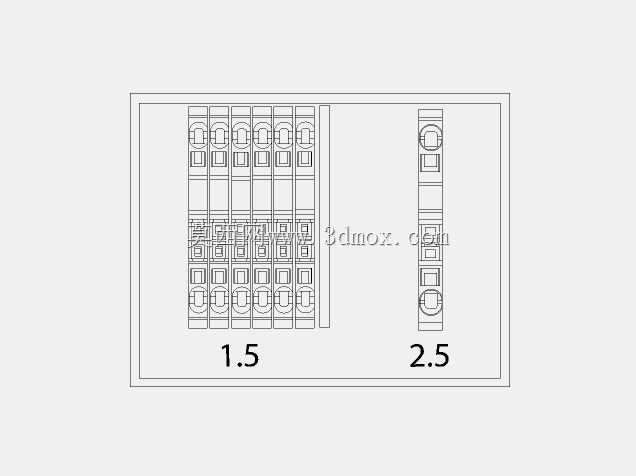

　　从设计维度来看，端子组件区分了1.5平方毫米与2.5平方毫米两种线径适配规格，对应不同载流量的回路接线需求，1.5规格端子主要适配控制回路、信号回路的细导线连接，2.5规格端子则适配小功率动力回路的导线连接，两种规格的端子可在同一段导轨上拼接组合，无需额外设置分隔件，相邻端子之间的绝缘隔板可实现不同回路之间的电气隔离，避免相邻导线误触引发的短路故障。端子的压线结构采用晶圆压接设计，相比传统的螺钉直压结构，可增大导线与导电件的接触面积，降低接触电阻，避免长期运行过程中因接触不良引发的端子发热问题，同时压接结构自带导线防脱卡扣，即使设备运行过程中存在持续振动，也不会出现导线松脱的情况，适配机床、自动化生产线等存在振动工况的设备使用场景。在低压电控柜、工业自动化设备的布线环节里，这类适配DIN导轨安装的接线端子组件是电气回路连接的核心基础部件，承担着不同线径导线的分接、转接、固定功能，是电控系统布线规整性、连接可靠性的关键保障。不同于螺钉固定式的零散接线端子，这款魏德米勒晶圆线块采用模块化拼接设计，可根据实际回路数量灵活增减端子位数，无需额外定制固定基座，直接卡装在标准35mm宽度DIN导轨上即可完成安装固定，大幅提升柜内布线的装配效率。

　　安装边界方面，单颗1.5平方规格端子的导轨占用宽度为6.2mm，单颗2.5平方规格端子的导轨占用宽度为8.2mm，端子整体高度为45mm，深度为38mm，在电控柜内布局时，需预留端子前方至少30mm的接线操作空间，端子后方与柜板之间预留至少10mm的散热间隙，避免导线弯折半径不足引发的线芯损伤。端子的标识区域位于端子上部，可插入标准标识条标注回路编号，方便后期设备维护时的线路排查，端子下部的导轨卡扣采用弹性不锈钢材质，卡装到导轨后可通过卡扣上的拨片快速拆卸，无需借助专用工具即可完成端子的位置调整与更换。

　　在实际选型应用中，这类端子组件广泛应用于PLC控制柜、变频控制柜、低压配电柜的二次回路布线，也可用于现场操作箱、按钮站的内部接线，相比传统的接线排，模块化的端子结构可根据实际回路数灵活配置，不会出现接线位闲置浪费或者接线位不足的情况，同时统一的外形尺寸可保证柜内布线的整齐美观，不同线径规格的端子采用差异化的压线孔颜色标识，装配时可快速区分适配线径，降低接线错误率。设计建模过程中，需严格匹配端子的实际安装尺寸，尤其是导轨卡槽的尺寸公差，需保证卡装后与标准DIN导轨的配合间隙在0.1-0.3mm之间，间隙过大会导致端子在导轨上窜动，间隙过小则会导致卡装困难，无法顺利拼接。

　　端子的压线孔深度需匹配对应线径导线的剥线长度，1.5平方端子的压线孔深度为7mm，对应导线剥线长度为6-7mm，2.5平方端子的压线孔深度为8mm，对应导线剥线长度为7-8mm，建模时需保证压线孔的内部尺寸与实际产品一致，避免后期装配时出现导线无法插入或者压接不牢的问题。端子之间的拼接卡扣采用燕尾槽结构，相邻端子拼接后可实现横向定位，不会出现上下错位的情况，建模时需保证燕尾槽的配合公差，确保多个端子拼接后整体平直，无明显缝隙。
