Gaintag1402-b0遥控钥匙壳体结构设计

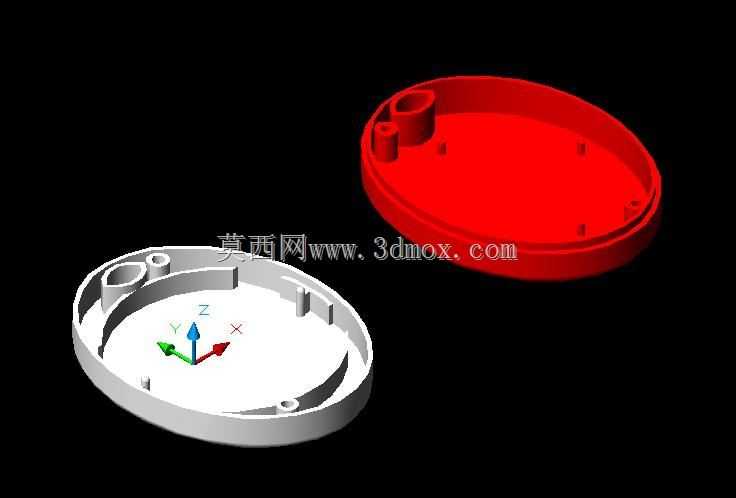

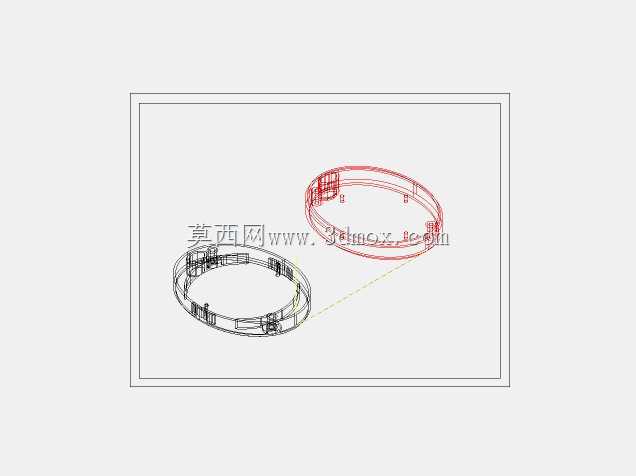

　　这款遥控钥匙壳体的设计，最初是面向民用无线遥控场景的配套结构需求，常见于门禁控制、小型家电遥控、车辆后装遥控锁这类需要手持触发无线信号的使用场景，核心是为内部的PCB电路板、纽扣电池、信号发射元件提供可靠的防护与固定载体，同时兼顾手持操作的舒适度与装配的便捷性。从结构拆分来看，整套壳体分为上下两个配合部分，上盖为外露的装饰与按键承载面，下盖为内部元件的安装基座，两者采用椭圆轮廓的贴合设计，配合边做了错位止口结构，装配时不需要额外的定位治具就能快速对齐，既可以通过卡扣实现免螺丝快装，也能根据使用场景的防护需求，在止口处预留超声波焊接的余量，满足不同等级的密封要求。

　　下盖内部的结构设计完全围绕适配的PCB板展开，几个凸起的定位柱刚好对应PCB板上的安装孔位，柱体高度经过精确计算，装配后PCB板不会在壳体内出现上下窜动，柱端预留的自攻螺丝柱可以根据需求选择螺丝锁附，进一步提升结构连接的可靠性，避免日常摔落时PCB移位导致的元件脱焊、信号接触不良问题。壳体边缘的几个小凸台是为按键预留的安装位，原始设计没有集成实体按键，使用者可以根据实际的功能需求，加装硅胶或者硬质塑料按键，凸台的高度刚好匹配常用轻触开关的按压行程，不需要额外调整内部结构就能适配1-4个按键的布局，适配绝大多数通用遥控发射板的按键排布。

　　从手持使用的角度来看，椭圆的外轮廓完全贴合成年人手掌握持时的指腹弧度，壳体边缘做了R1.2的圆角过渡，长时间握持也不会出现硌手的问题，外壳壁厚均匀控制在1.8mm，既满足ABS或者PC材质注塑时的流动性要求，避免出现缩痕、缺胶等注塑缺陷，也能在日常1.2米高度自由跌落时，通过壳体的轻微形变吸收冲击力，不会出现壳体开裂、内部元件损坏的情况。安装边界方面，整套壳体的内部净空尺寸完全适配常用的圆形遥控PCB板，电池仓位置预留了CR2032纽扣电池的安装空间，不需要额外修改结构就能容纳电池与弹片，壳体的总厚度控制在12mm以内，放在口袋或者钥匙串上不会出现明显的异物感。

　　上下盖配合的间隙控制在0.1mm以内，既不会因为间隙过大出现晃动感，也不会因为公差累积导致装配困难，壳体表面预留了晒纹或者抛光的处理余量，使用者可以根据产品的定位选择不同的表面处理工艺，不需要额外修改模具结构。在实际的选型应用中，这款壳体可以直接套用在小区门禁遥控、车库门遥控、小型智能家居设备的遥控发射器上，不需要重新开模，只需要根据自身的PCB尺寸微调内部的定位柱位置，就能快速完成产品的结构落地，大幅缩短新产品的开发周期，降低开模成本。结构设计时还考虑了钥匙挂扣的安装位置，壳体一端预留了挂孔的加强结构，悬挂钥匙串时的受力点直接传递到壳体的加强筋上，不会因为长期悬挂出现挂孔开裂的问题，内部的加强筋沿着壳体轮廓均匀分布，既提升了壳体的整体刚性，也不会因为筋位过多导致注塑时出现表面缩水的问题。针对无线信号的传输需求，壳体整体采用非金属材质设计，不会对射频信号产生屏蔽，信号发射方向没有金属结构遮挡，能够保证遥控信号的有效传输距离，满足日常使用的信号覆盖要求。
