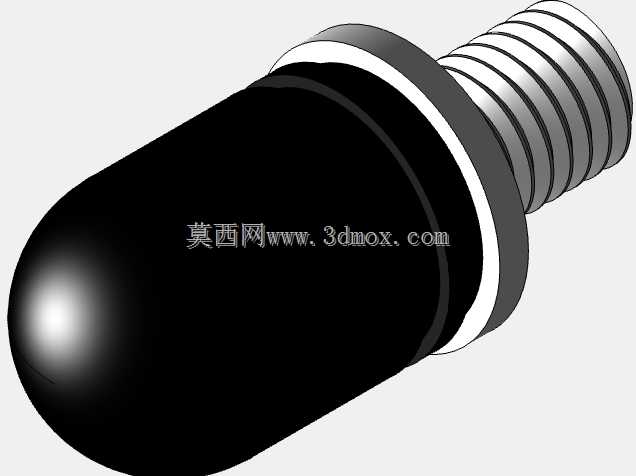

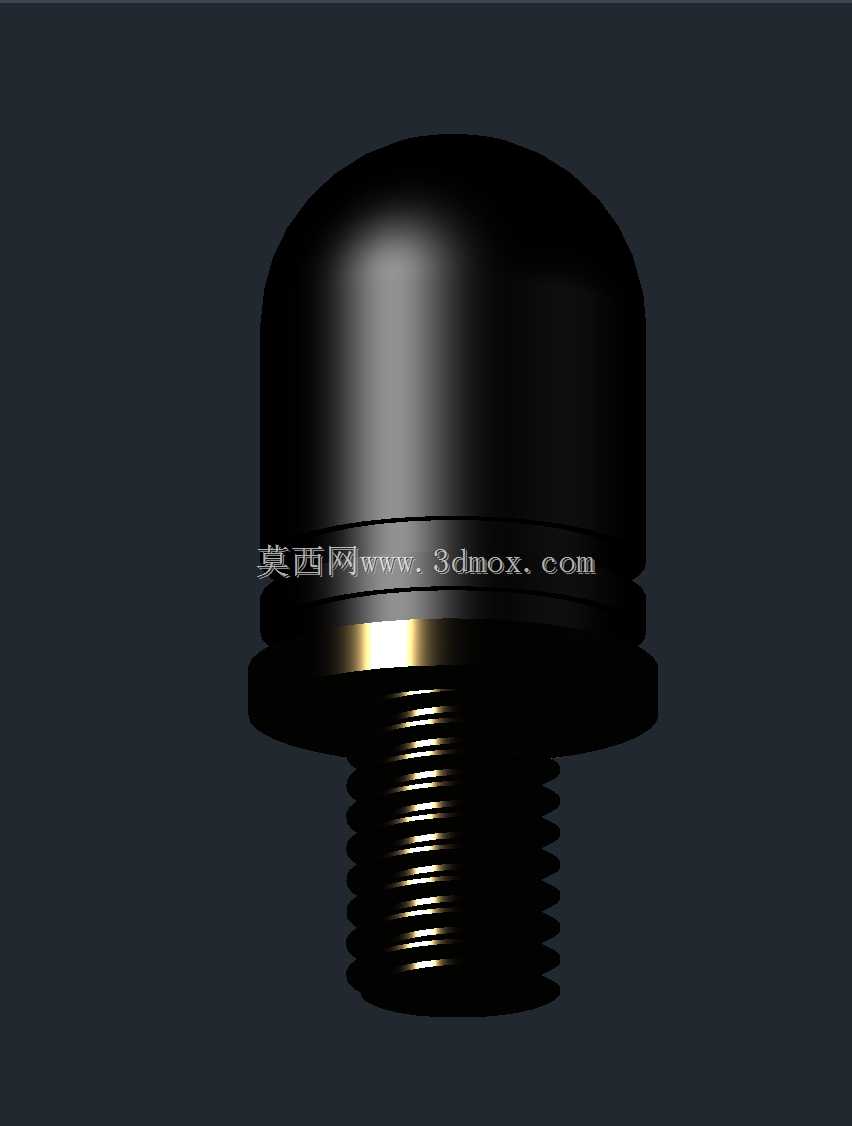

SirettaTango28外置WiFi通讯天线结构

　　做工业通讯设备结构设计快十年，经手的外置天线选型和建模项目不下百个，这款圆顶式外螺纹安装的WiFi天线，是工业现场短距离无线组网里出镜率极高的一类部件。先从实际应用场景说，这类天线大多用在工业控制柜、户外智能网关、车载通讯终端、智慧灯杆设备端，不像消费级路由器的胶棒天线容易被磕碰折断，这种矮胖圆顶的结构，在有人员走动、设备检修频繁的厂区环境里，抗剐蹭的优势特别明显，不会像细长天线那样被工具、走线勾到后弯折损坏内部射频馈线。

　　实际用途上，它主要负责2.4G/5G频段WiFi信号的收发，给设备提供稳定的无线局域网连接能力，不管是车间里的PLC数据无线采集、户外监测设备的信号回传，还是移动作业设备的联网通讯，都需要这类安装牢固、防护等级够高的外置天线，毕竟内置天线受设备金属外壳屏蔽影响，信号衰减往往能到15dB以上，外置安装的形式能直接避开壳体屏蔽，信号收发效率比内置方案高40%左右。

　　说回功能特性，这款天线的结构做了全密封设计，圆顶外壳采用高强度工程塑料注塑成型，表面做了哑光抗UV处理，长期在户外日晒雨淋的环境下不会出现壳体脆化、表层脱落的问题，底部的螺纹安装结构配合防水密封圈，能做到IP67级别的防护，哪怕是露天安装遭遇暴雨冲刷、高压水枪冲洗设备柜体，也不会有水汽渗入天线内部导致射频电路短路。内部的辐射振子采用螺旋加载设计，在有限的壳体高度内实现了全向辐射的信号覆盖，水平方向信号增益均匀，不会出现明显的信号死角，垂直方向的波束宽度也适配工业场景里设备高低错落的安装环境，不管是高位安装的网关还是低位布置的传感器端，都能获得稳定的信号强度。

　　设计思路上，这款天线完全围绕工业场景的可靠性需求展开，没有做消费级产品那些花哨的外观造型，整体轮廓采用圆弧过渡，没有尖锐棱角，一方面是避免安装和检修过程中划伤操作人员，另一方面圆弧曲面在户外遇到大风、落尘、积雪的时候，不容易出现应力集中点，积雪积灰也能顺着曲面自然滑落，减少后期维护的清理工作量。底部的外螺纹安装结构是行业通用的规格，适配市面上绝大多数通讯设备的天线安装开孔，不需要额外定制转接件，安装的时候只需要从柜体外侧把天线螺纹端穿入开孔，在柜体内侧用配套的锁紧螺母拧紧，同时压紧密封圈就能完成固定，整个安装过程不需要复杂工具，单人两分钟就能完成装配，后期如果出现天线损坏需要更换，也能快速拆装替换，不用拆解设备内部结构。

　　外形尺寸和安装边界这块，建模的时候需要特别注意几个关键尺寸：首先是天线整体的外露高度，从安装面到圆顶顶部的高度控制得很低，不会超出设备柜体的外廓太多，在设备运输、安装就位的过程中不容易被碰撞；螺纹部分的长度要适配常见的1.5mm到3mm厚度的柜体板材，螺纹末端预留足够的空间连接SMA型射频接头，不会出现螺纹过长顶到内部电路板、或者过短导致螺母无法锁紧的问题；圆顶部分的最大直径要和安装开孔的中心距保持足够的安全距离，避免安装的时候和柜体上的其他部件、走线槽产生干涉；另外天线安装位置周围30mm范围内不能有金属结构件遮挡，不然会影响信号辐射方向图，建模的时候要把这个安装避让空间做进设备的整体布局校验里，避免后期结构装配完成后出现信号不达标的问题。

　　实际建模过程中，这类天线的曲面部分要注意曲率连续，圆顶和底部安装座的过渡位置做了小角度的倒角，既保证外观流畅，也能让注塑生产的时候模具脱模更顺畅，不会出现倒扣、粘模的问题；螺纹部分采用标准公制细牙螺纹，建模的时候不需要把每一圈螺纹的细节都做的过于精细，在装配校验环节用简化的螺纹圆柱代替就能满足干涉检查的需求，只有在做天线本身的零件细化建模的时候，才需要把螺纹牙型、密封圈安装槽、内部振子的固定结构做完整，方便后续开模生产的时候直接导出工程图使用。很多刚入行的结构工程师做设备建模的时候，容易忽略这类外购通讯配件的安装边界，要么把天线安装位置贴在金属柜体的加强筋旁边，要么预留的安装空间不够导致螺母拧不上，最后到样机调试阶段才发现信号差、装不上，回头改结构反而耽误项目进度，这类标准通讯配件的三维模型，核心作用就是在设计阶段提前把安装位置、干涉边界、装配流程都校验清楚，把问题堵在设计环节，减少后期样机整改的成本。
