Vimar创意款导轨式插座开关结构设计

　　这款导轨式插座开关主要面向民用建筑配电、小型工控机柜内部的末端取电场景，在住宅配电箱、写字楼弱电井机柜、小型设备控制箱内都能见到这类部件的身影，核心作用是为箱内调试工具、外接检测设备、小型辅助用电模块提供便捷的低压取电接口，同时自带分断能力可独立控制输出回路的通断，无需操作总闸即可完成外接设备的上电断电操作，大幅提升现场调试、后期运维的操作便利性。从结构设计逻辑来看，这款产品采用标准DIN导轨适配的卡扣式底座，整体外形遵循模数化配电部件的尺寸规范，宽度匹配常规微型断路器的模数基准，可直接与同规格的空开、漏电保护器、继电器等部件并排卡装在标准35mm导轨上，无需额外打孔固定，安装时只需将底座上部卡扣挂住导轨上沿，下部按压到位即可完成锁止，拆卸时用一字螺丝刀撬动底部解锁卡扣即可快速取下，完全适配现有配电箱的安装空间规划，不会出现与相邻部件干涉的问题。

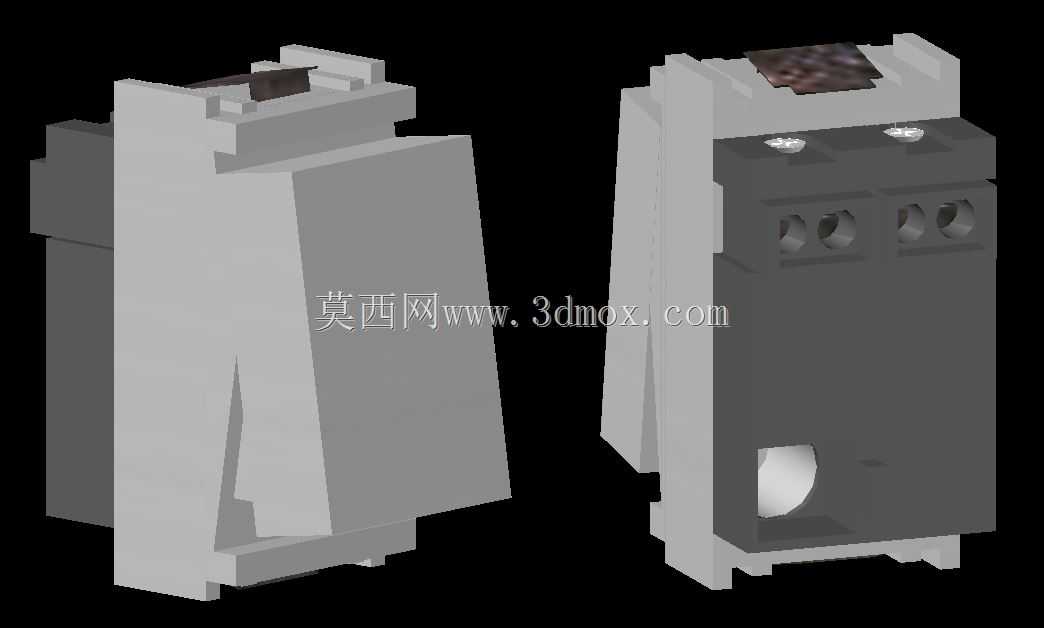

　　产品的接线端采用带T型螺母的扁平螺钉压接结构，这种设计相比普通直拧螺钉的压接方式，能有效增大导线与端子的接触面积，避免螺钉拧紧时压伤多股铜芯线的线丝，同时T型螺母的自居中特性可以保证不同线径的导线接入时都能获得均匀的压接力，不管是1.5平方的单股硬线还是2.5平方的多股软线，都能实现可靠的电气连接，降低长期使用过程中接触电阻过大导致的端子发热风险。产品的主体外壳采用阻燃级工程塑料注塑成型，外壳的拼接缝隙做了错位止口设计，既可以提升外壳的结构强度，避免安装受力时出现壳体开裂，也能增强绝缘防护性能，防止外部的灰尘、凝露直接侵入内部带电部件，外露操作面的轮廓做了圆弧过渡处理，避免安装维护时尖锐边角划伤操作人员。

　　从功能分区来看，产品正面设置两个独立的接线工位，分别对应火线与零线的接入，端子孔位做了倒角导向设计，现场接线时无需刻意对准即可快速将导线插入端子腔，内部的载流部件采用高弹性铜合金冲压成型，表面做镀镍处理提升抗氧化能力，长期使用也不会出现铜材氧化导致的接触不良问题，开关操作机构采用跷板式结构，操作行程清晰，合闸分闸的手感反馈明确，不会出现虚位、卡滞的问题，机构的机械寿命满足常规低压末端配电部件的使用频次要求，可承受上万次的分合操作而不出现机构失效。在安装边界的适配性上，这款产品的背部导轨卡扣的锁止行程做了冗余设计，即使导轨因为长期使用出现轻微变形、厚度偏差，也能保证卡扣可靠锁止不会出现松脱，产品的整体深度控制在常规配电箱的内空尺寸范围内，关闭箱门时不会与箱门内侧的加强筋、标识牌发生碰撞，相邻安装位的部件间距预留了足够的接线操作空间，即使并排安装多个同类型部件，接线时也有足够的操作空间使用螺丝刀拧紧端子螺钉，不会因为空间局促导致接线不到位。

　　这类模数化插座开关在实际项目中往往容易被设计人员忽略，但作为配电箱内为数不多的外露取电接口，其结构可靠性直接影响后期运维的效率与用电安全，这款产品的结构设计充分考虑了现场安装的实际痛点，从安装方式、接线结构、材料选型到尺寸边界都完全适配现有低压配电系统的通用规范，既可以作为新建配电系统的标准配置部件，也可以直接替换老旧配电箱内的同规格老旧插座，无需对现有配电箱进行任何改造即可完成换装，大幅降低存量配电设施升级的改造成本。
