123KV户外高压电位变压器结构设计

　　从结构设计逻辑来看，该产品采用三段式立式布局，最顶端为高压均压帽结构，采用圆弧过渡的圆柱形金属壳体，表面做光滑无棱角处理，核心作用是均匀高压端部的电场分布，避免户外高湿、污秽环境下出现尖端放电现象，均压帽下方通过密封法兰与中部的绝缘套管段连接，套管段采用带伞裙的复合绝缘结构，伞裙的排布间距、伸出长度均按照123kV等级的外绝缘爬电距离要求设计，能够在雨天、覆冰等恶劣气象条件下保证足够的沿面绝缘强度，杜绝闪络故障。在110kV等级户外变电站的二次测量、保护回路搭建场景中，电位变压器是衔接一次高压侧与二次低压测控端的核心设备，本次呈现的123kV电位变压器结构，完全匹配ARTECHE旗下UTE-123系列产品的实际安装与功能需求，额定变比覆盖69000:115-69V区间，额定容量0-100VA，精度等级可达CL0.2，能够满足电能计量、继电保护信号采集、系统电压监测等多场景的精度要求。

　　套管段下方连接底部的箱体基座，基座采用方形金属焊接结构，底部预留标准化的安装孔位，可直接固定在变电站的设备支架或混凝土基础上，基座侧面预留二次接线端子的出线接口，接口处设置密封格兰头，既可以保证二次线缆的引出顺畅，又能满足户外设备的IP防护等级要求，避免雨水、粉尘进入箱体内部影响绕组与铁芯的绝缘性能。从安装边界尺寸来看，该设备整体为立式细长结构，底部安装基座的边长控制在常规变电设备支架的适配范围内，不需要额外定制特殊规格的安装支架，设备整体高度符合110kV配电装置的安全净距要求，带电部分与周边接地构件、其他设备的安全距离满足高压配电装置设计规范的相关要求，不需要额外调整站区的设备排布间距。

　　在功能实现层面，该设备的铁芯采用高导磁硅钢片叠装结构，绕组按照电磁感应原理进行绕制，一次绕组通过套管内的导电杆与顶部高压接线端连接，能够承受长期运行的额定电压以及短时的过电压冲击，二次绕组引出至基座的接线端子排，可直接连接测控装置、计量表计、保护装置的电压采样回路，0.2级的精度等级能够保证贸易结算类计量场景的误差要求，同时设备的绝缘结构能够实现一次高压回路与二次低压回路的可靠电气隔离，避免一次侧的高压串入二次回路造成设备损坏与人身安全风险。

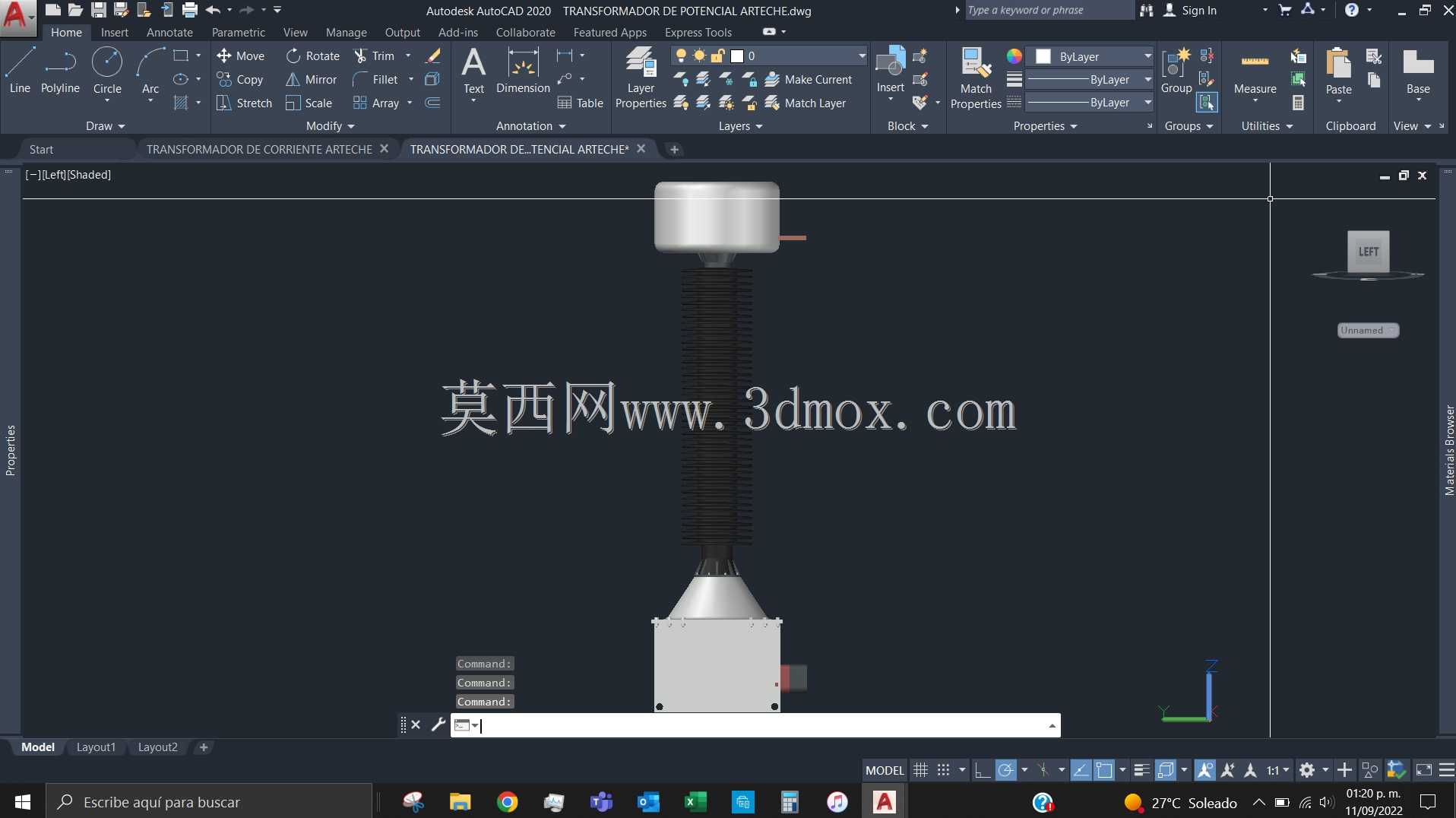

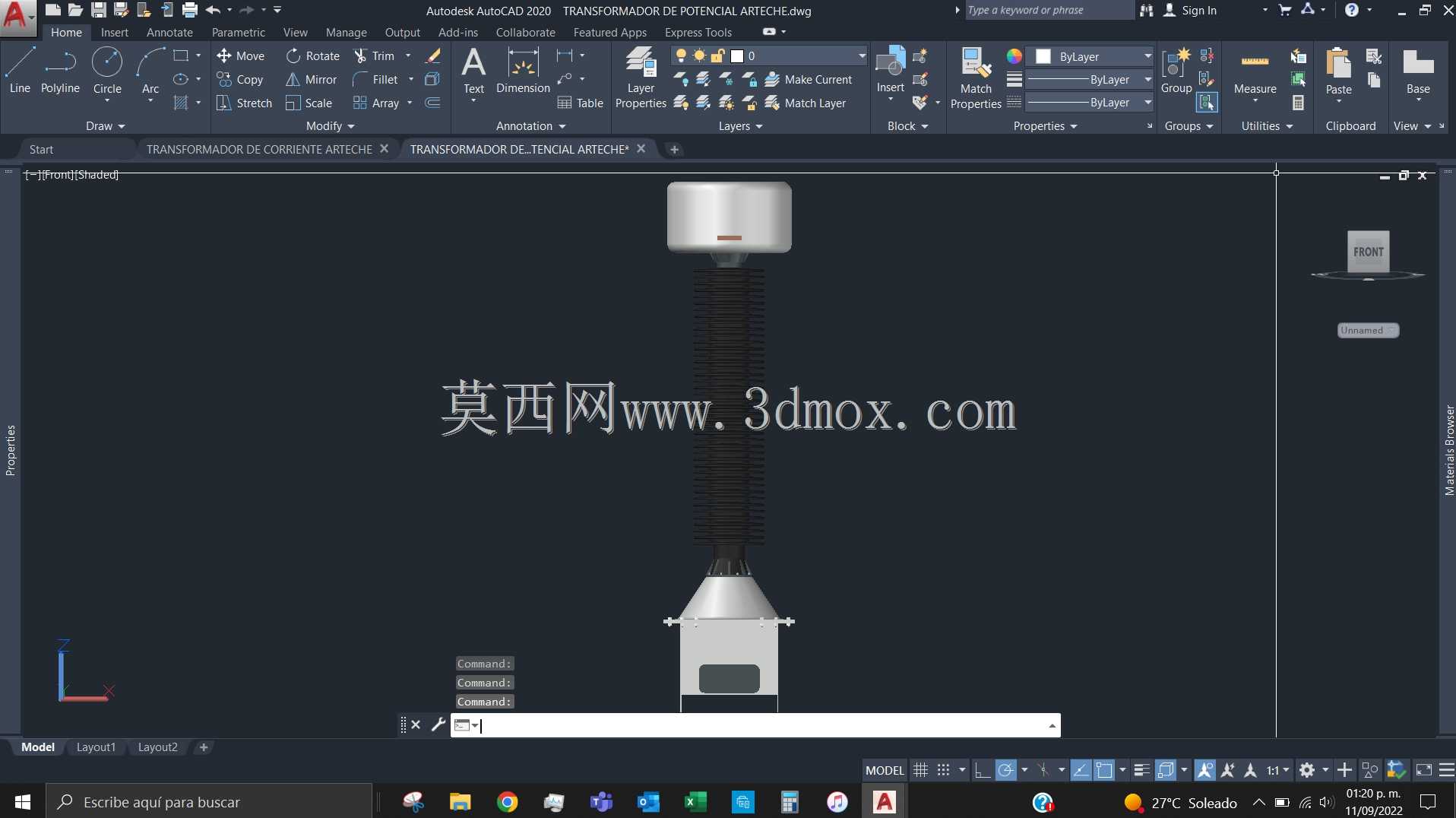

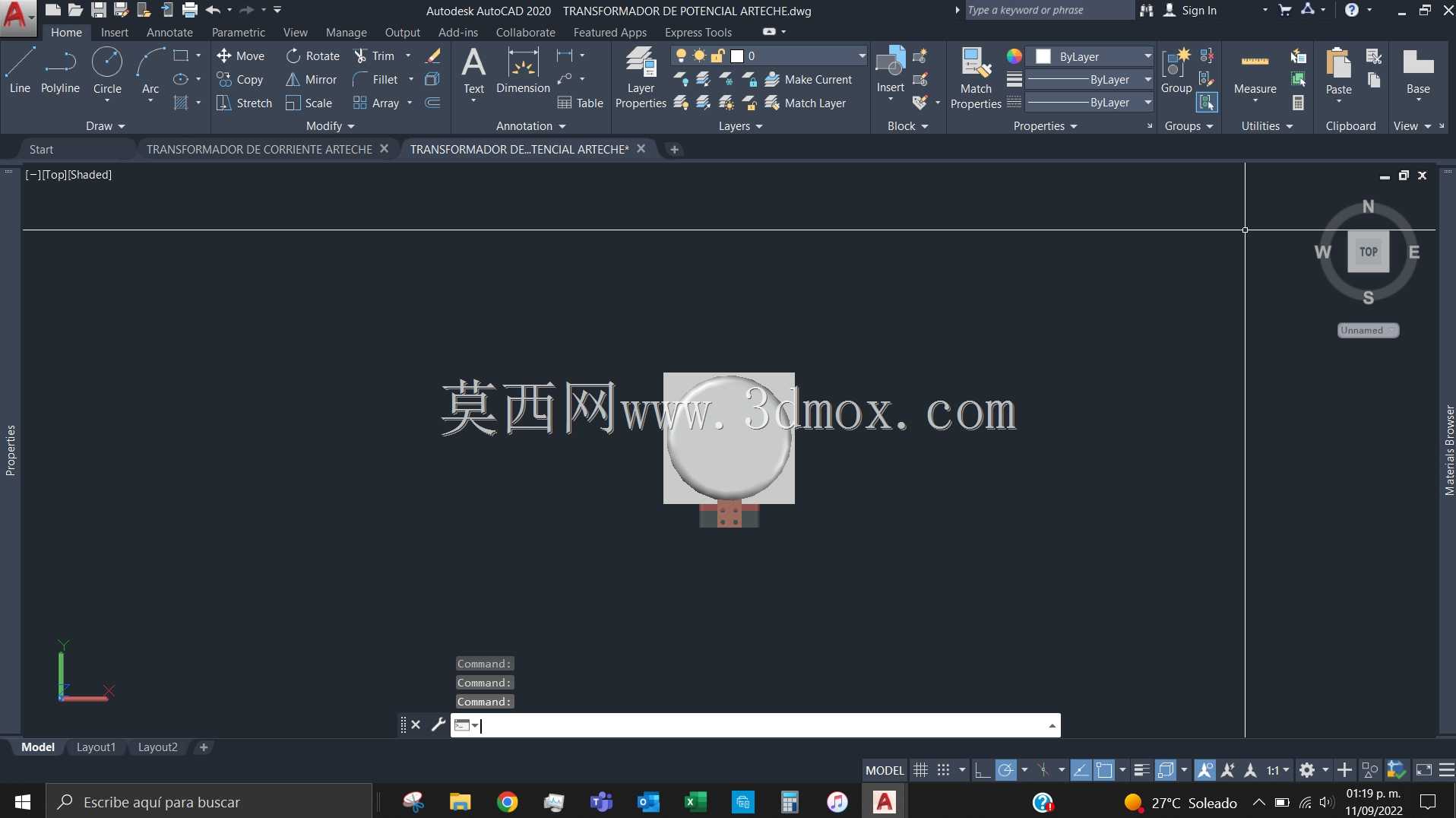

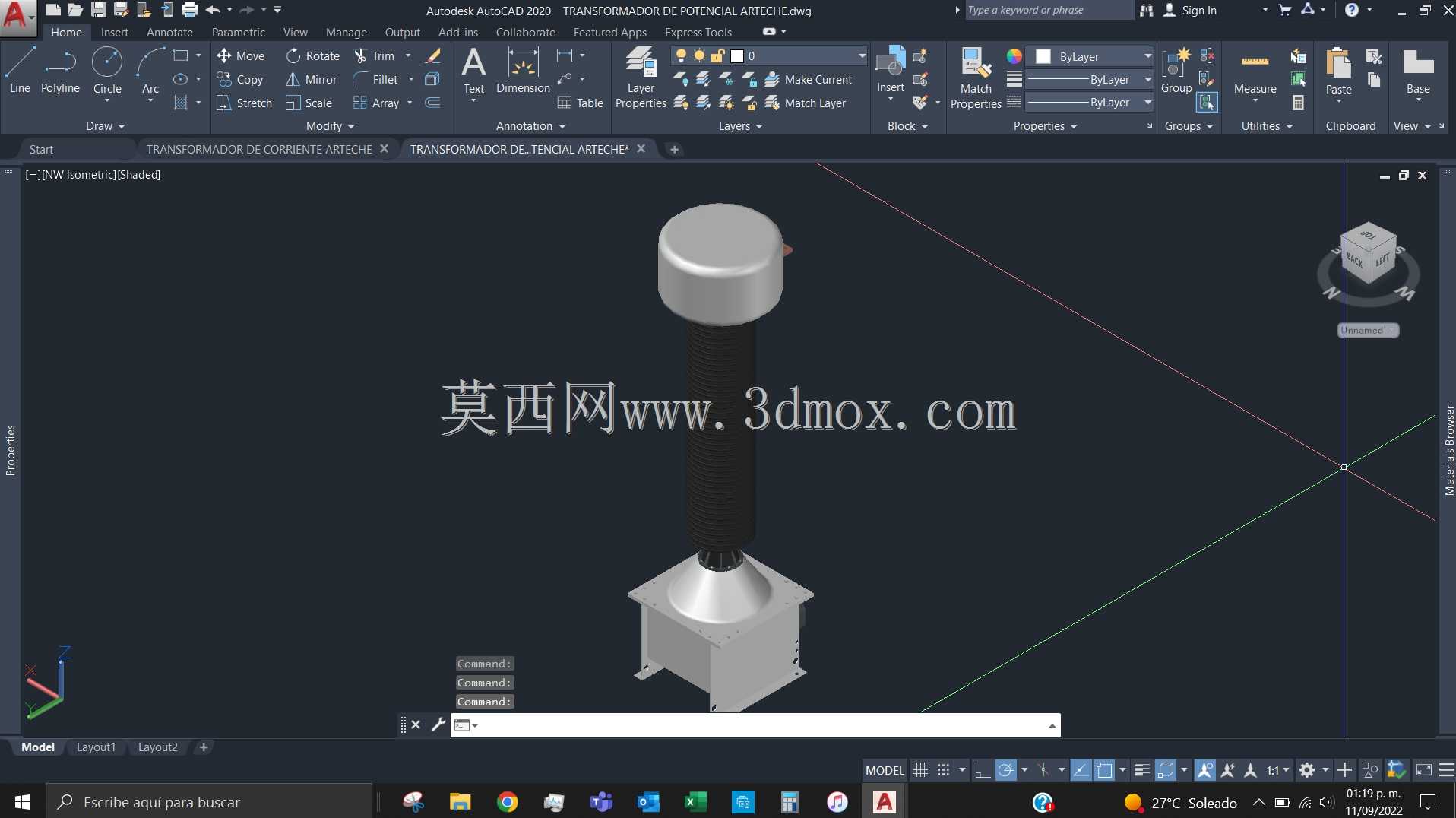

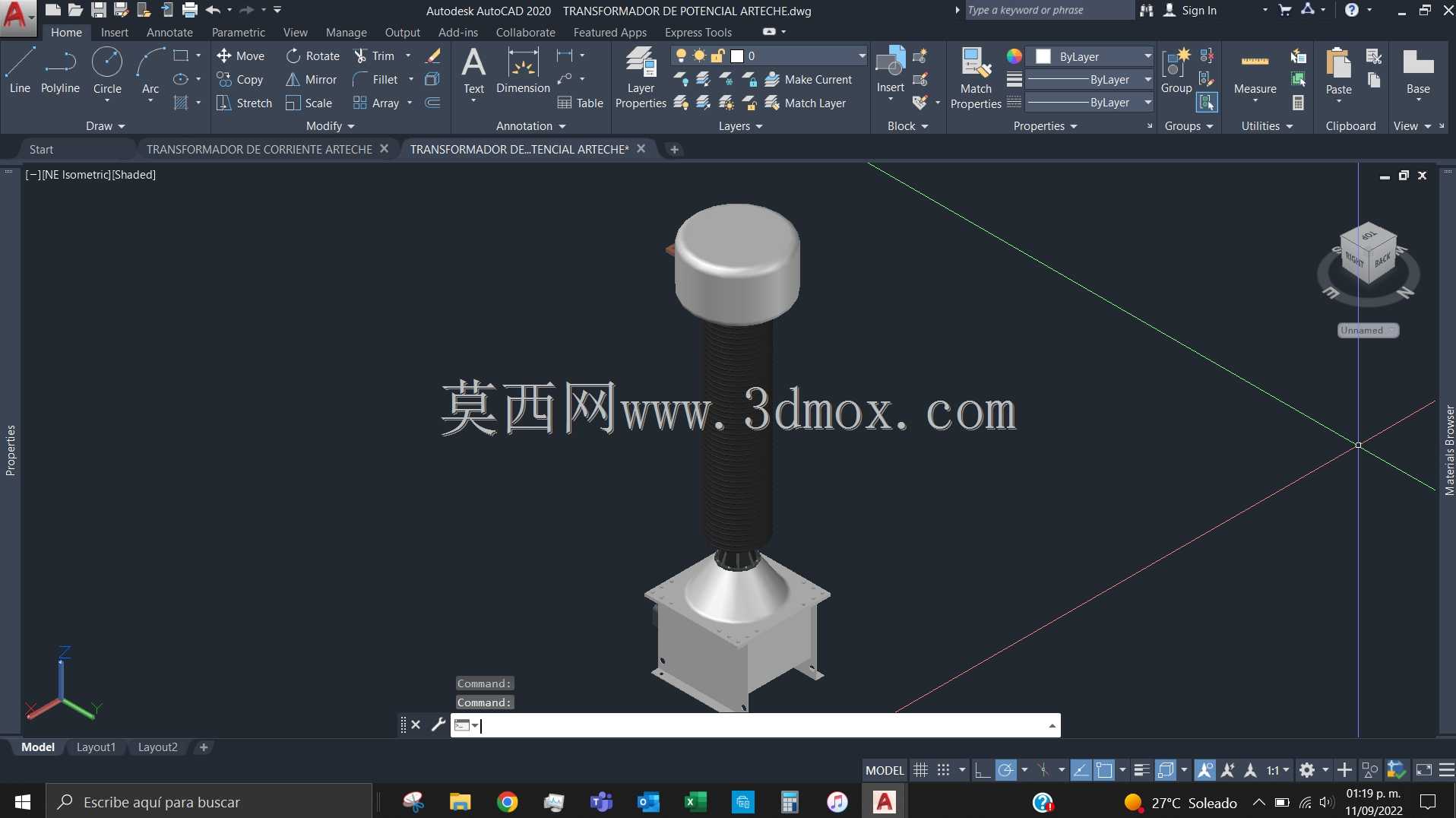

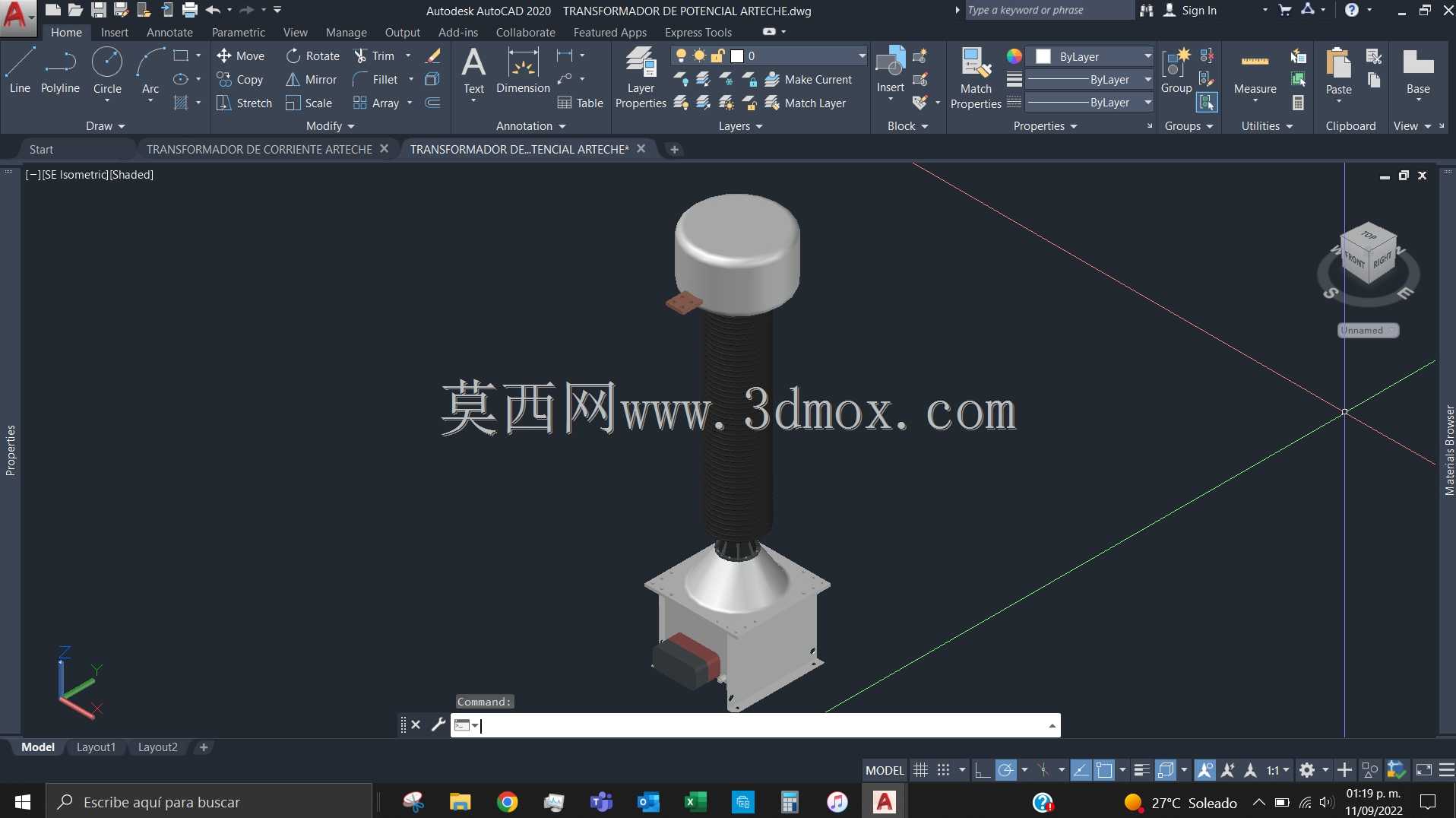

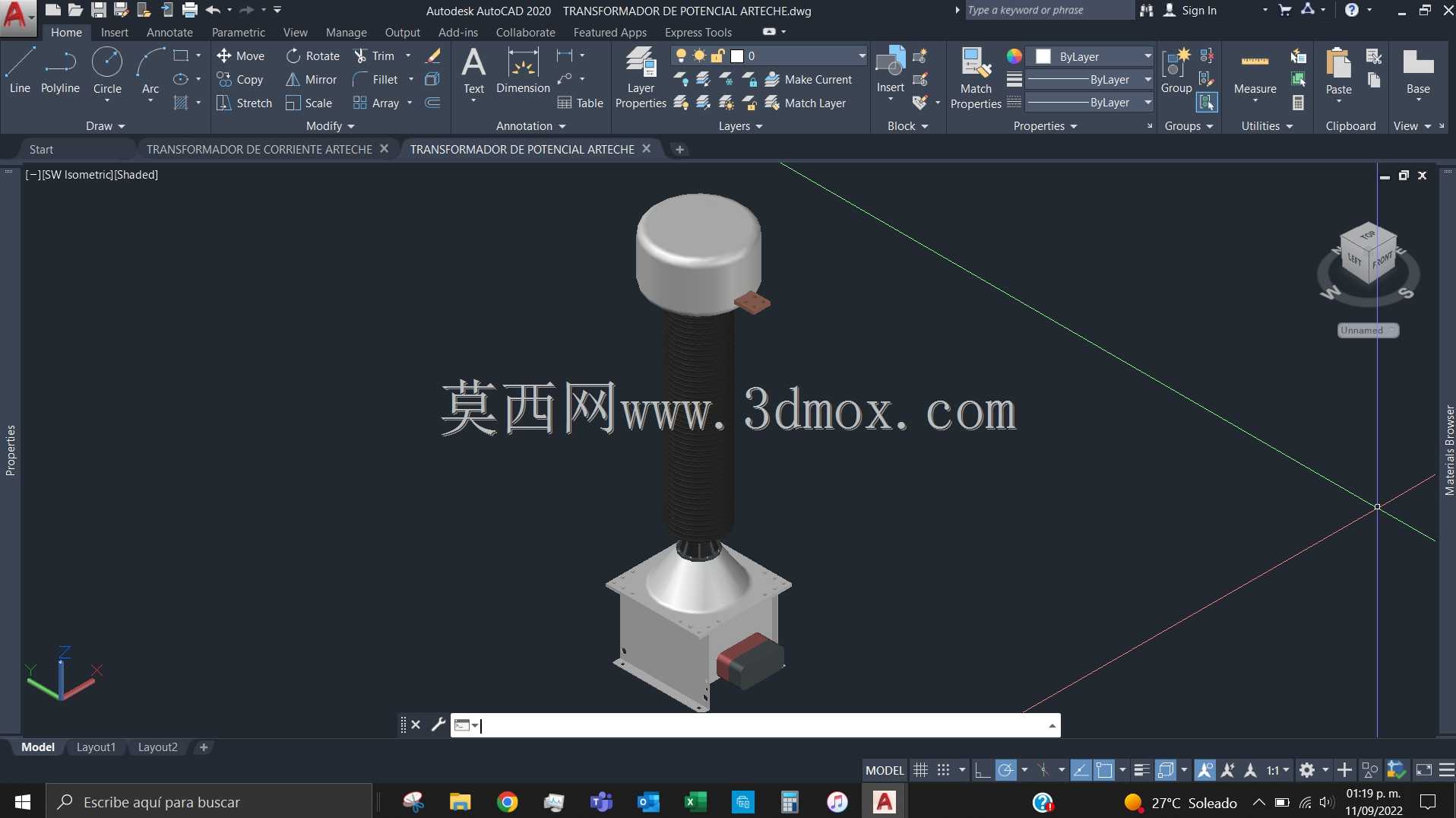

　　在三维建模过程中，结构设计完全还原了实物的装配关系，均压帽与套管的连接法兰、套管与基座的密封结构、基座上的安装孔位、二次出线口的位置都按照实际产品的尺寸进行1:1复刻，既可以用于变电站三维排布设计时的设备占位校核，也可以用于教学场景下的高压设备结构拆解演示，帮助设计人员直观理解油浸式（或复合绝缘式）高压电位变压器的内部构造与外部安装要求。不同于低压等级的电位变压器，123kV等级的设备在绝缘设计上需要重点考虑外绝缘的爬电距离、内绝缘的电场均匀度，本次模型完整还原了伞裙结构、均压帽结构这些高压设备特有的设计细节，没有简化掉影响设备性能与安装的关键结构，在进行变电站三维总装设计时，直接调用该模型即可完成设备的布置、安全距离校验、支架受力载荷核算等工作，不需要再额外进行结构补全。另外，设备顶部的高压接线端子采用侧出式的接线板结构，能够适配常规的高压设备接线金具，不需要定制特殊的连接配件，基座底部的安装孔采用长圆孔设计，能够抵消一定的安装误差，降低现场施工的对位难度，这些细节结构在模型中都有完整呈现，能够为现场安装施工的模拟校验提供准确的模型依据。
