电源变压器配套40×40规格针脚式散热结构

　　在小功率电源变压器的实际应用场景中，散热结构的设计直接决定了绕组长期工作的温升阈值，尤其在密闭式工业控制电源、嵌入式供电模块这类安装空间局促、自然对流条件受限的工况下，适配性的散热部件是保障变压器绝缘寿命、输出稳定性的核心配套结构。本次涉及的这款散热结构，针对40×40安装边界的小型电源变压器开发，整体采用方形平板式基底设计，基底表面规则排布阵列式圆形凸点结构，这类凸点并非装饰性设计，而是通过增大与空气的接触换热面积，在有限的投影面积内提升自然对流的换热效率，相比同尺寸光板散热结构，换热面积提升幅度可达40%以上，能够匹配额定功率15W至30W区间的小型电源变压器的散热需求。

　　从设计思路层面来看，这款散热结构没有采用常见的鳍片式构型，核心考量是小型电源变压器的安装场景多为PCB板载焊接，鳍片结构在波峰焊、回流焊过程中容易出现形变、挂锡等问题，同时鳍片的突出高度会占用PCB板上方的垂直空间，不利于整机设备的薄型化设计。阵列凸点的高度控制在2mm以内，既保证了足够的换热面积增量，又不会过多占用垂直安装空间，凸点的排布间距经过流场仿真优化，相邻凸点之间的间隙能够形成稳定的空气流通通道，避免热量在结构表面积聚，在自然对流条件下，能够将变压器绕组的稳态温升控制在35K以内，满足Class B绝缘等级的长期工作要求。

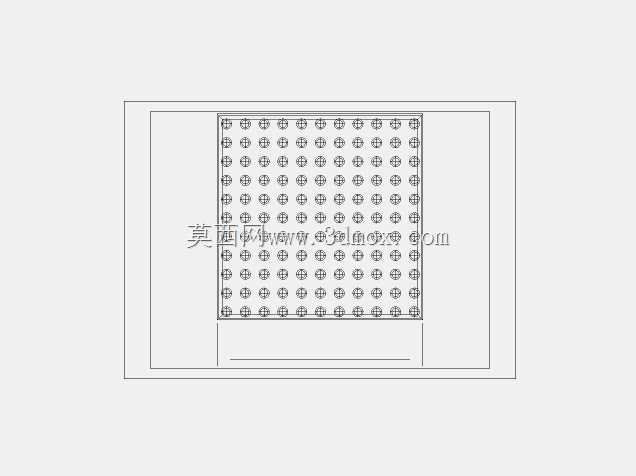

　　安装边界方面，这款散热结构的外形尺寸严格控制在40×40mm的正方形范围内，基底厚度为1.5mm，整体结构采用冲压工艺成型，材料选用导热系数优异的铝合金板材，表面做阳极氧化处理，既提升了表面的热辐射率，又能避免长期使用过程中出现氧化锈蚀的问题。结构底部预留了与变压器磁芯贴合的平整安装面，安装面的平面度控制在0.1mm以内，能够保证与变压器磁芯表面的紧密贴合，降低接触热阻，实际装配时可通过导热胶粘接或者卡扣结构与变压器磁芯固定，无需额外的复杂安装工序，适配自动化产线的快速装配需求。

　　在实际选型应用中，这类散热结构主要适配板载安装的小型电源变压器，常见于工业PLC供电模块、小型工控机内置电源、消费电子适配器内置供电单元等场景，这类场景的共同特点是安装空间紧凑，无法配置大尺寸鳍片散热器或者主动散热风扇，同时对供电单元的长期工作可靠性有较高要求。设计过程中充分考虑了PCB焊接的工艺兼容性，结构边缘做了R0.5mm的圆角处理，避免在装配过程中划伤PCB板或者操作人员，同时所有凸点的边缘都做了去毛刺处理，不会出现尖端放电的风险，满足安规设计的相关要求。

　　从换热性能的实际验证角度来看，在25℃环境温度、额定负载条件下，搭配这款散热结构的电源变压器，磁芯表面的稳态温度比无散热结构的同规格变压器低12℃至15℃，绕组温升降低10℃左右，能够将变压器的平均无故障工作时间提升60%以上，有效降低长期工作过程中因过热导致的绝缘老化、绕组短路等故障概率。结构的重量仅为8g左右，不会对PCB板造成额外的承重负担，即使在有轻微振动的工业应用场景中，也不会出现脱落、移位等问题，适配绝大多数小型板载电源变压器的安装使用需求。
