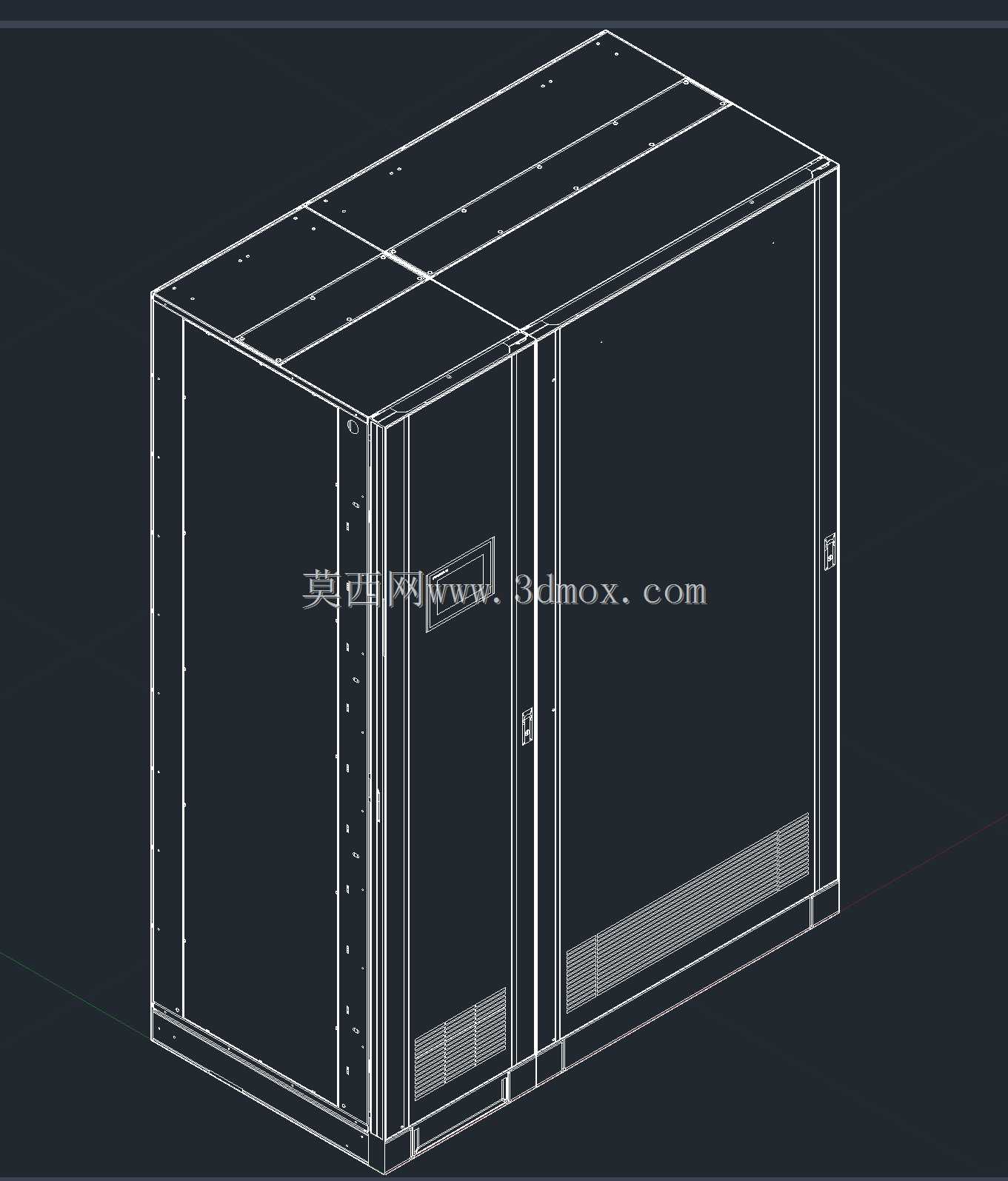

伊顿93PM纳拉达UPS柜体结构设计

　　在数据中心、工业生产中控机房、医疗核心诊疗设备供电场景中，不间断供电设备的柜体结构合理性，直接决定了核心负载的供电可靠性与后期运维效率，这款伊顿93PM纳拉达UPS的柜体结构设计，完全围绕大功率在线式UPS的实际部署需求展开。从结构布局来看，柜体采用模块化分仓设计，将功率变换单元、电池接驳单元、主控回路、散热风道做了物理隔离，不同仓室之间预留了标准的走线槽位与绝缘隔层，既避免了强电回路对弱电控制信号的电磁干扰，也能在后期运维时快速定位故障单元，无需拆解整柜结构。

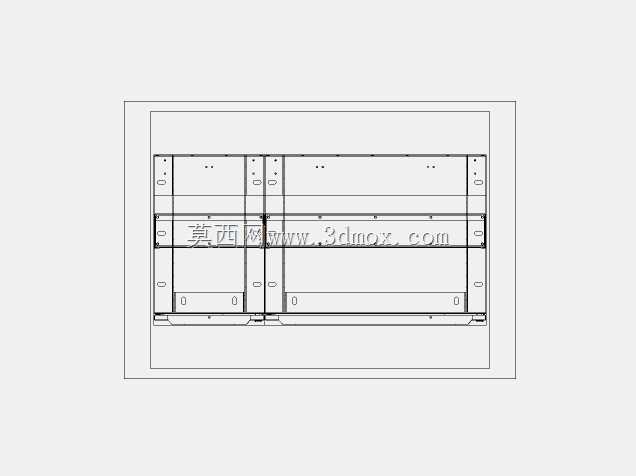

　　柜体的主框架采用折弯钢板拼接成型，框架连接点位全部采用标准紧固件装配，没有采用焊接一体式结构，一方面是为了在运输过程中可以分体打包降低物流损耗，另一方面也方便现场根据机房的入口尺寸做局部拆解进场，尤其是在老旧机房改造项目中，很多楼宇的货梯尺寸、通道转角空间有限，可拆卸的框架结构能大幅降低进场施工的难度。从安装边界来看，这款柜体的底部预留了标准的地脚安装孔位，孔位间距匹配市面上主流的机房防静电地板承重支架排布，安装时不需要额外做定制化的承重底座，直接通过膨胀螺栓固定在地面承重层即可，柜体侧面预留了并机铜排的扩展接口，当需要做多机并机扩容时，只需要拆除对应位置的挡板就能直接连接铜排，不需要在柜体上额外开孔加工。

　　柜体的前门采用带透气栅的双层结构，内层加装了防尘滤网，既可以保证前进风的散热风道通畅，也能阻挡机房内的浮尘进入柜体内部附着在电路板与功率器件上，滤网采用抽拉式固定结构，运维人员不需要打开整扇柜门就能抽出滤网做清灰作业，大幅降低日常维护的工作量。在设计细节上，柜体内部的单元安装位全部预留了标准的模数化安装孔，兼容同系列不同功率等级的功能模块，后期做功率升级时只需要更换对应模块即可，不需要调整柜体的整体结构，柜体顶部预留了强电、弱电的独立走线出口，强电出口位置做了绝缘护边处理，避免走线时划伤电缆绝缘层，弱电出口位置预留了屏蔽接地端子，能有效减少外部电磁信号对通讯控制线路的干扰。

　　从实际应用的角度出发，这款柜体的结构强度完全满足大功率UPS的承重需求，框架的静态承重冗余达到了设备满配重量的1.5倍，即使在满配电池模块与功率模块的状态下，也不会出现框架变形的问题，柜体的门板连接处采用了隐藏式铰链，外部没有突出的结构件，在机房密集排布安装时不会和相邻的设备产生干涉，柜门的开启角度可以达到180度，完全打开后不会遮挡运维通道，方便运维人员开展内部器件的检修与更换作业。散热风道的设计上，采用前进风后出风的直通式风道，功率器件的散热鳍片全部对齐风道走向，没有多余的风阻结构，能保证设备在满负载运行状态下，内部器件的工作温度控制在合理区间，风道内部预留了温感探头的安装位，可以实时监测进出风的温度差，配合设备的散热风扇调速逻辑，在低负载状态下降低风扇转速，减少机房的噪音与能耗。
