气动冲孔执行部件三维结构设计

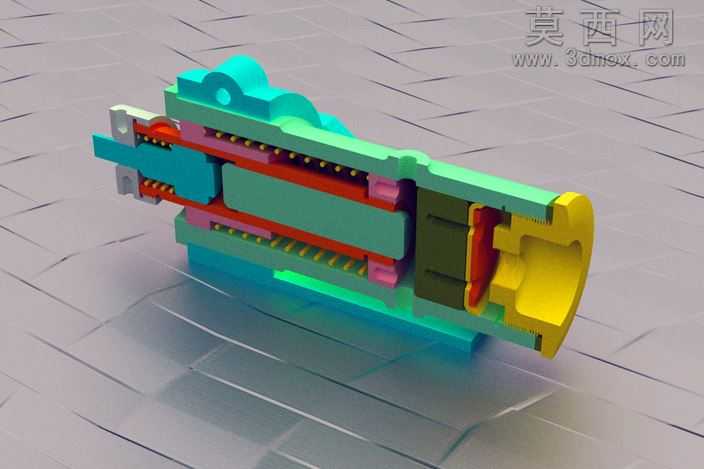

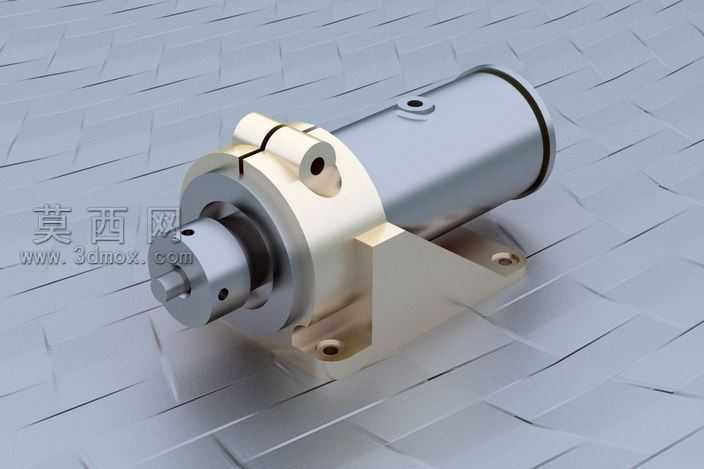

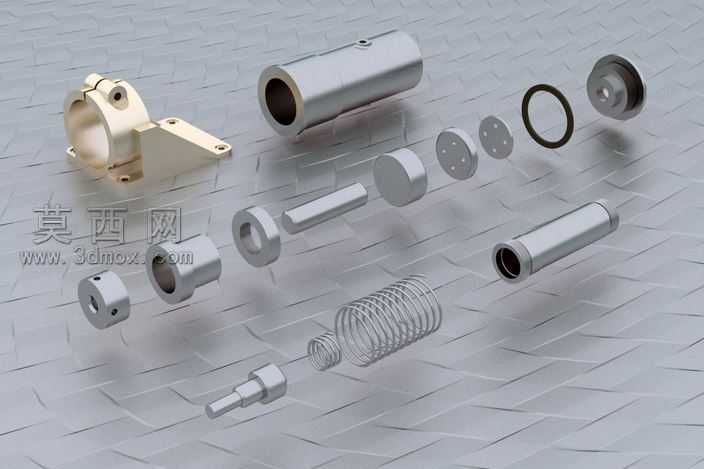

本作品为气动冲孔类执行部件的三维建模设计成果，建模阶段依托三维设计软件完成全参数化结构搭建，首先对部件的整体功能逻辑进行拆解，将整体划分为动力缸体、前端安装座、输出冲头组件、连接法兰四个核心模块，逐一完成各模块的草图绘制、特征拉伸与布尔运算，确保各零件间的装配公差符合机械设计通用标准，不存在干涉错位问题。渲染阶段采用金属材质分层赋予方案，主体缸体部分设置哑光银灰色金属材质，模拟工业铝合金阳极氧化后的表面质感，调整材质的粗糙度、反射率参数，还原金属表面细微的磨砂纹理；前端安装座与输出轴部分采用亮面金属材质，模拟不锈钢机加工后的光洁表面，通过调整高光层级凸显机加工零件的棱边精度；安装底座部分添加轻微的铸造纹理质感，区分不同零件的加工工艺差异。场景搭建选用菱形花纹防滑钢板作为承载台面，设置柔和的侧上方主光源搭配环境补光，避免生硬阴影遮挡部件结构细节，通过光影层次凸显部件的立体轮廓与装配关系。结构设计上，该部件采用筒式气动缸作为动力输出核心，前端通过一体式安装支座实现设备固定，支座上预留的安装孔位可适配不同规格的安装工位，输出端采用快换式冲头连接结构，可根据冲孔需求更换不同规格的冲头组件，缸体与安装座之间采用定位止口加螺栓锁紧的连接方式，保证动力输出过程中的同轴度，减少工作过程中的振动偏移。设计思路围绕气动冲孔作业的实际工况展开，在保证结构强度的前提下尽可能优化部件整体体积，缩小安装占用空间，同时兼顾部件的拆装维护便利性，各连接部位均采用标准紧固件连接，无需专用工具即可完成易损件的更换作业，整体结构紧凑，动力传递路径短，可适配各类自动化冲孔工位的安装使用需求，建模过程中对所有配合面均做了公差预留，可直接导出工程图用于实际加工生产。
