22kV线路用HG聚合物高压保护熔断器

　　在11A额定电流、22kV电压等级的HT高压输电线路布设场景中，这类HG聚合物熔断器是变压器回路故障防护的核心配套部件，日常运维中很多人容易忽略这类小部件的选型匹配度，实际上它的动作可靠性直接决定了下游变压器在短路、过载工况下能否快速切断故障电流，避免绕组过热烧毁甚至引发线路越级跳闸的大面积停电事故。从结构设计逻辑来看，这款熔断器采用聚合物作为主体绝缘外壳，相比传统陶瓷绝缘材质，聚合物外壳的抗冲击韧性更优，在户外杆塔、箱变内部等存在振动、温差变化的安装场景下，不容易出现壳体开裂、绝缘失效的问题，同时材质本身的耐候性经过配方优化，能够适应高湿、盐雾、强紫外线的户外长期运行环境，不需要额外增加复杂的外绝缘防护套。

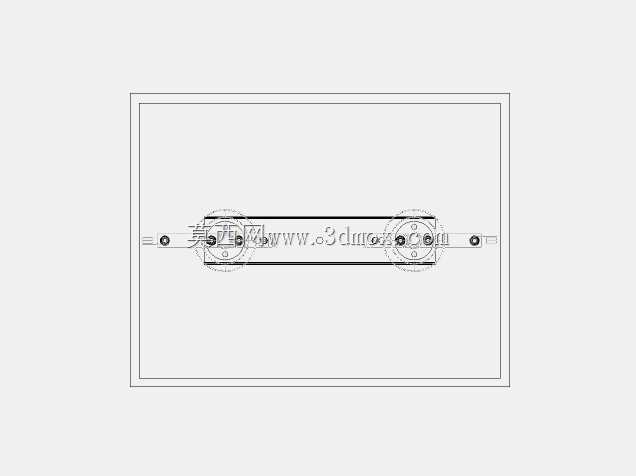

　　整体结构采用两端对称的接线端子设计，中部为熔芯封装腔体，从安装边界尺寸来看，整体为长条形扁平化结构，两端安装孔的中心距、接线端子的接触面积都匹配常规22kV户外高压线路的金具连接标准，不需要额外定制转接排就能直接完成装配，安装时只需要保证两端接线端子的接触压力符合规范，避免接触电阻过大引发的局部过热问题。在功能特性上，这款熔断器的熔丝特性经过精准匹配，针对变压器空载合闸的涌流特性做了动作曲线优化，不会因为变压器投入瞬间的短时冲击电流发生误熔断，同时在回路出现超过阈值的故障电流时，能够在规定的时间范围内快速切断电弧，聚合物壳体内部的灭弧结构可以快速熄灭分断时产生的高压电弧，避免电弧飞出引发相间短路或者对地放电事故。

　　很多现场选型时容易只看额定电压电流参数，忽略熔断器的安装尺寸与现有金具的匹配性，这款模型在建模时完整还原了两端安装孔的位置、孔径，以及中部壳体的凸起轮廓、接线端子的厚度细节，结构设计人员在做变压器高压侧进线布局、杆塔上高压配件排布时，可以直接调用这个模型完成装配干涉检查，不需要反复测量实物尺寸调整安装间距。从实际使用场景来看，这类熔断器既可以用在户外柱上变压器的高压侧进线端，也可以安装在箱式变电站的高压进线柜内，作为变压器的主过流保护部件，相比高压断路器，它的结构更简单，成本更低，维护更换也更便捷，故障熔断后只需要更换同规格的熔芯或者整个熔断器本体就能快速恢复供电，适合农村电网、城郊工业配电线路这类对运维成本敏感、故障后需要快速复电的场景。

　　建模过程中对产品的外形轮廓做了精准还原，包括壳体表面的加强筋结构、两端接线端子的防滑纹理、安装孔的倒角细节都有体现，设计人员在做三维布线、柜体布局时，可以直接参考模型的外形尺寸预留足够的安全绝缘距离，22kV电压等级下不同电位部件之间的空气间隙要求比较严格，精准的外形模型能够帮助设计人员提前排查绝缘距离不足的隐患，避免后期现场安装时出现放电问题。另外这款熔断器的聚合物外壳相比传统瓷质外壳重量更轻，安装时对金具的承重要求更低，在老旧杆塔改造、现有线路扩容的场景中，不需要额外加固杆塔的安装支架就能直接替换原有老旧熔断器，降低改造的工程量与成本。在做变压器配套的三维设计时，很多设计人员会简化高压侧保护配件的模型，导致后期装配时出现接线端子与线缆接头不匹配、安装空间不足的问题，这个完整的模型能够帮助设计人员在方案阶段就完成全流程的装配校验，从高压进线的线缆弯曲半径，到熔断器与周边避雷器、隔离开关的安全间距，都可以在三维环境中提前模拟验证，减少现场安装时的设计变更。
