17KV紧凑型计量测量成套设备结构

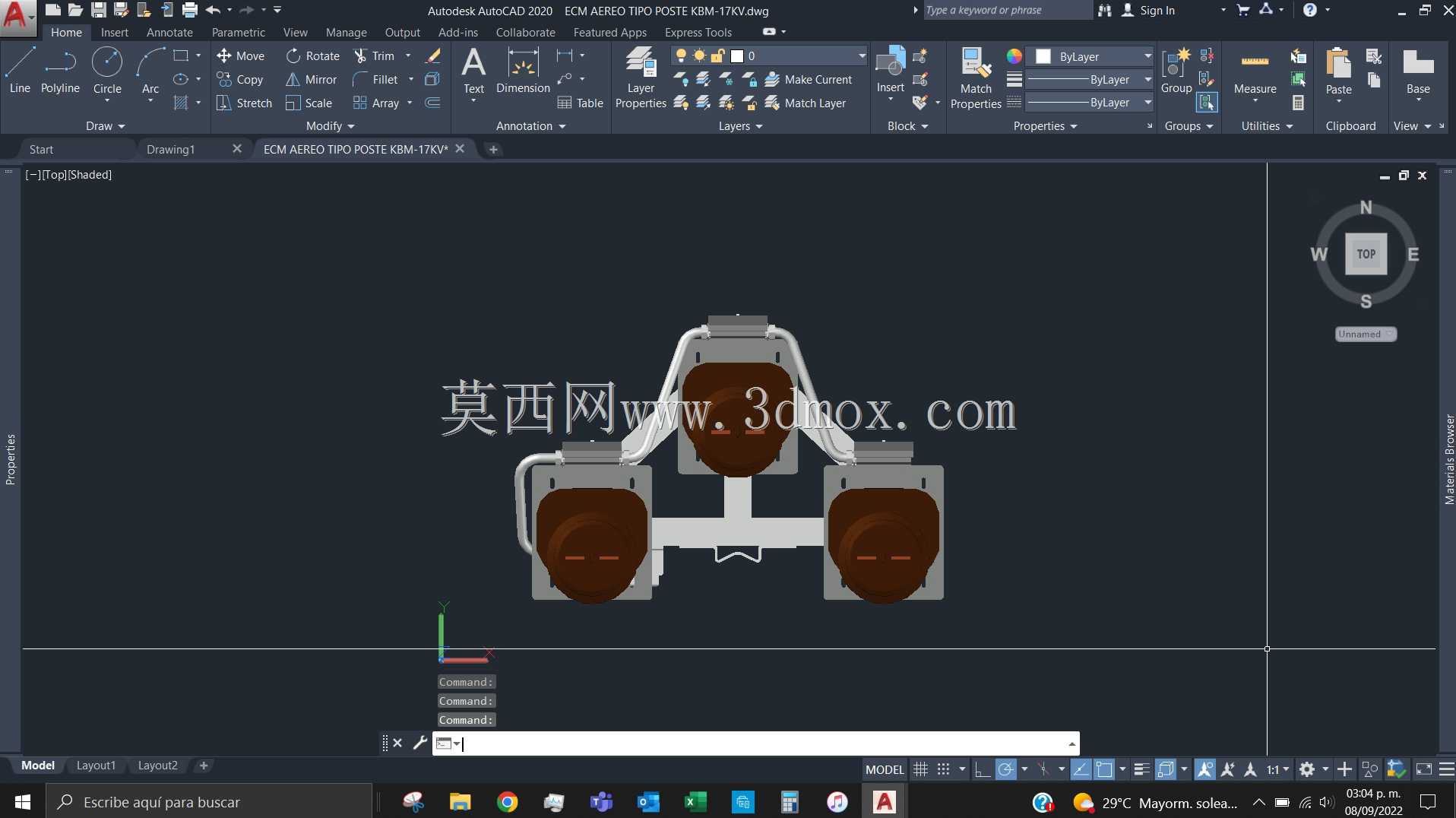

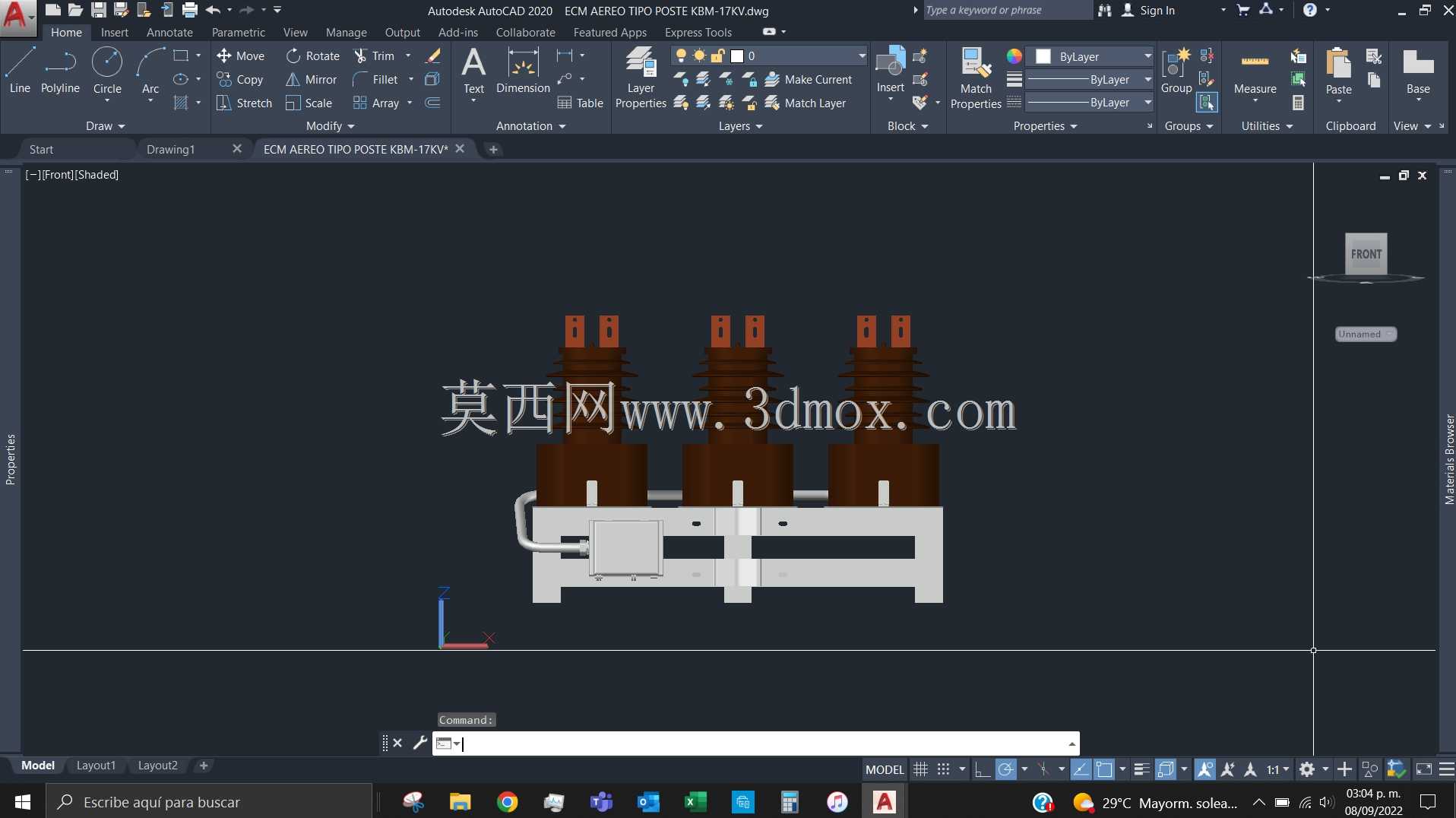

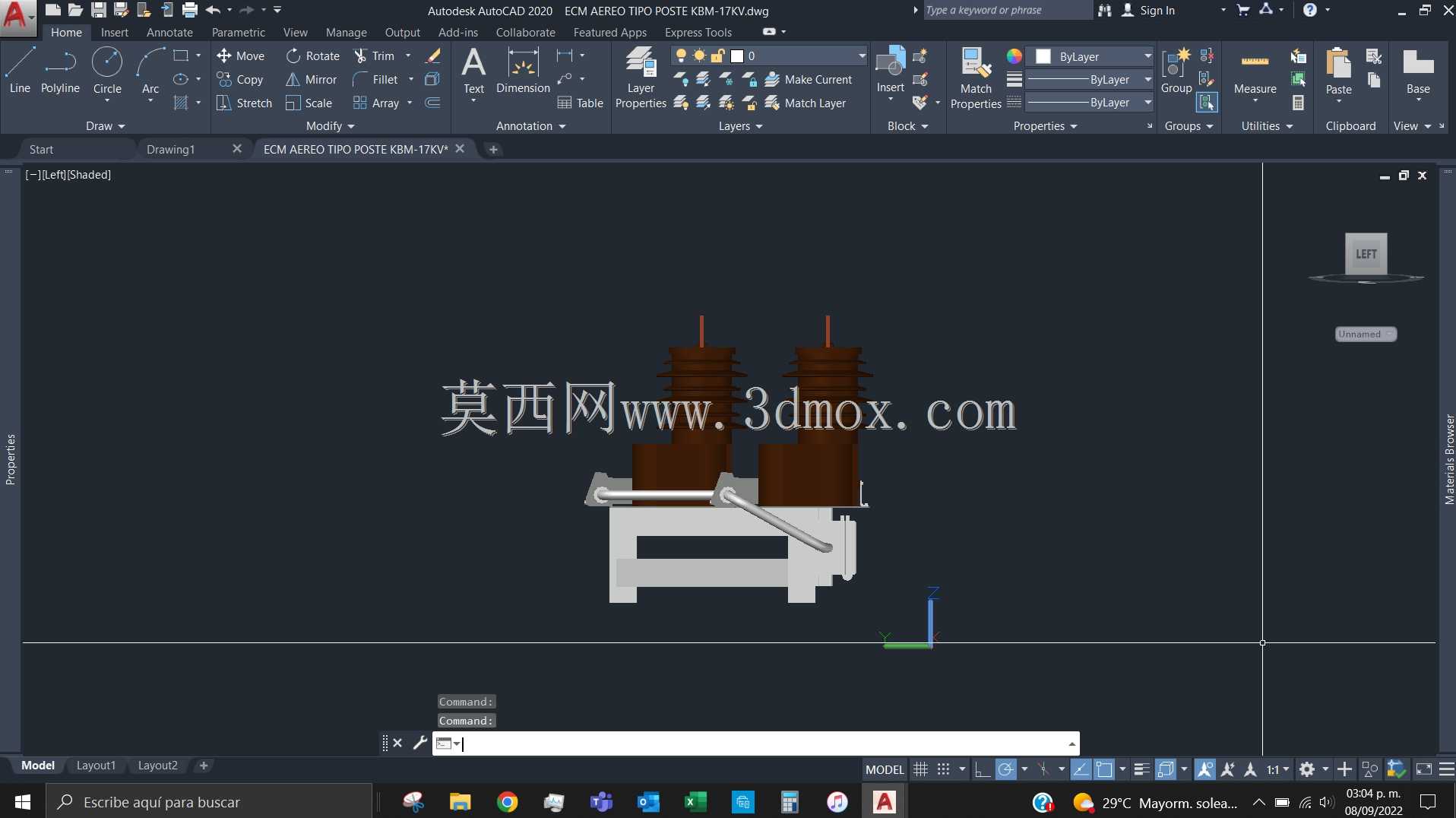

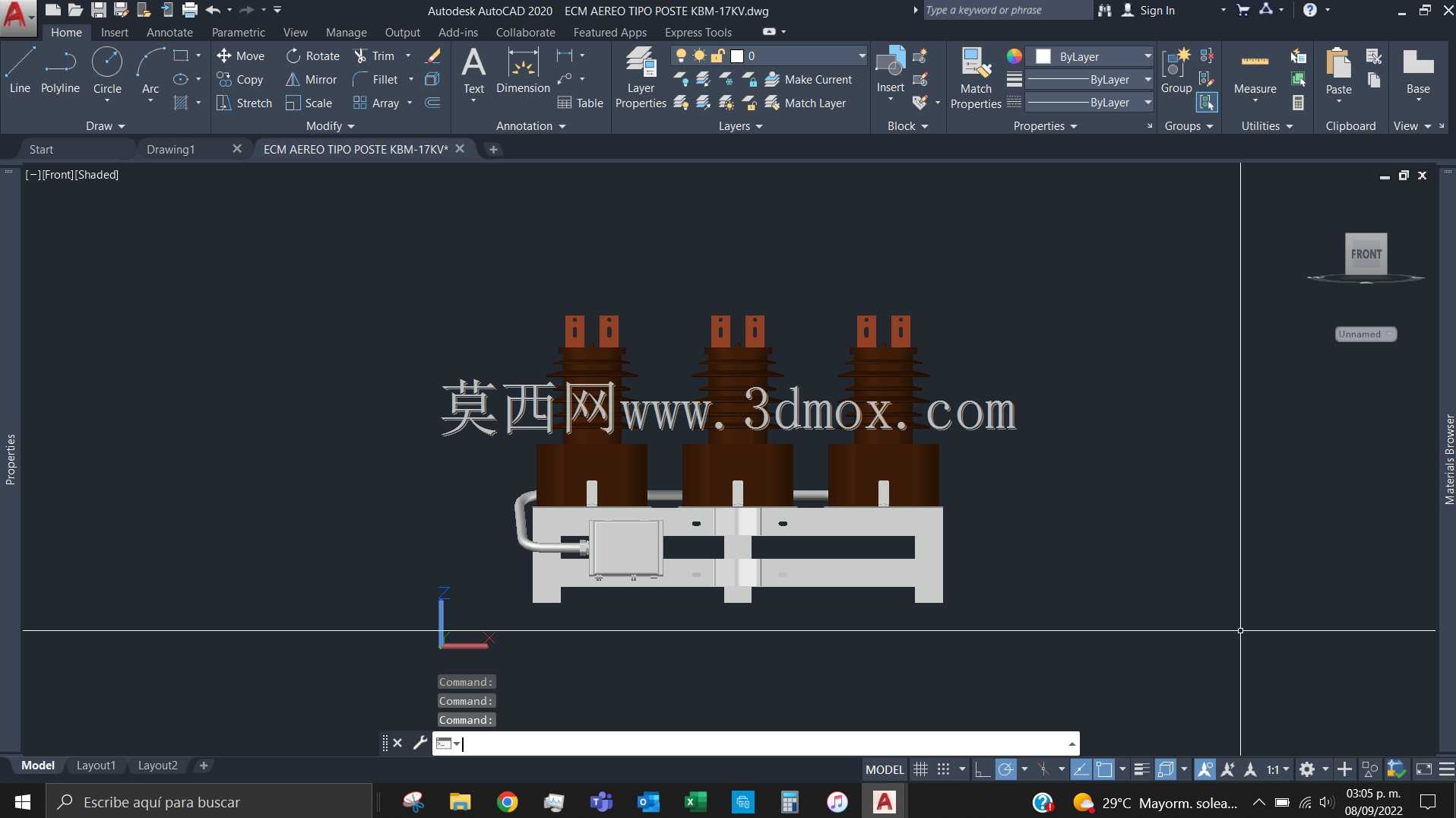

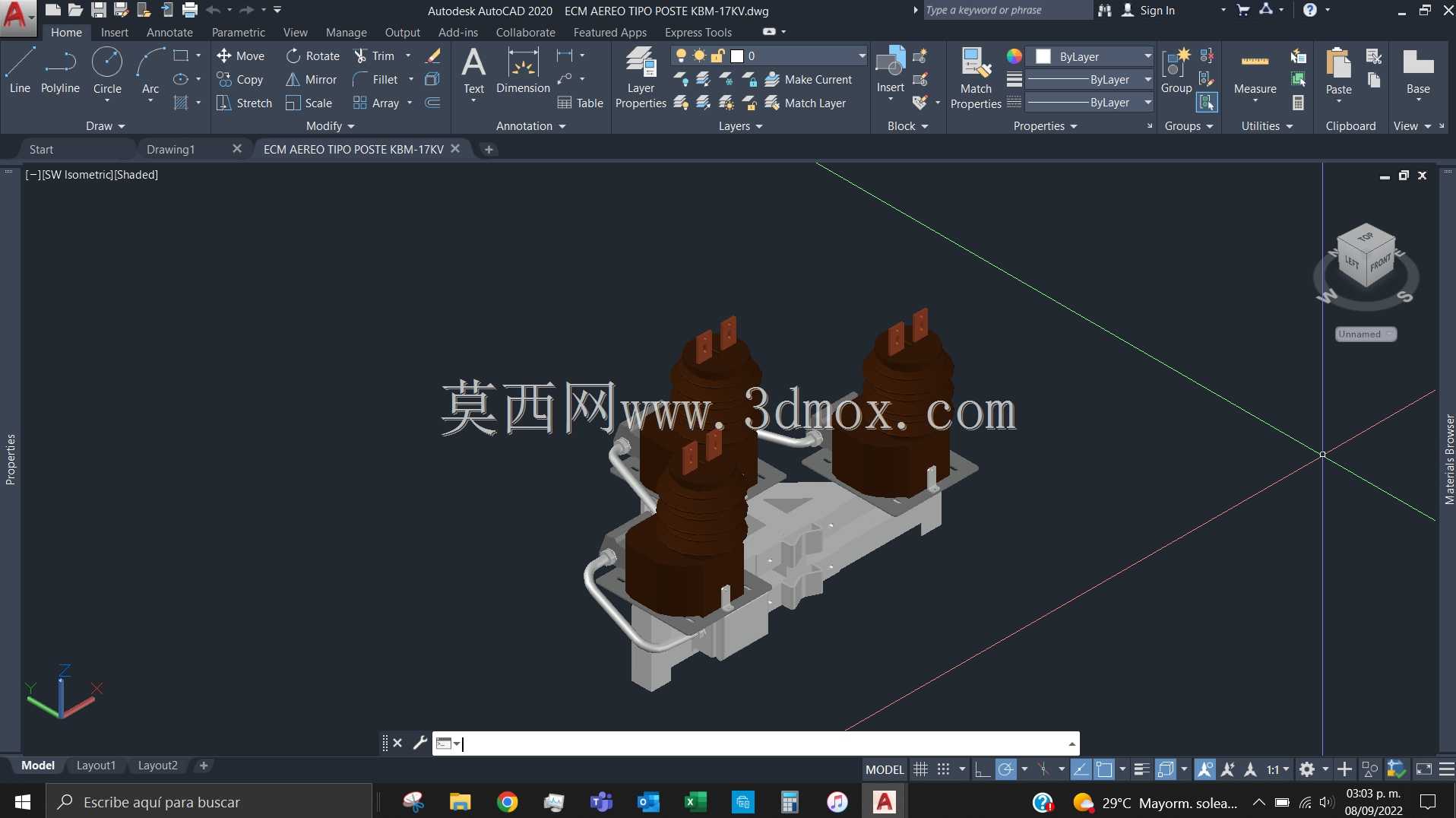

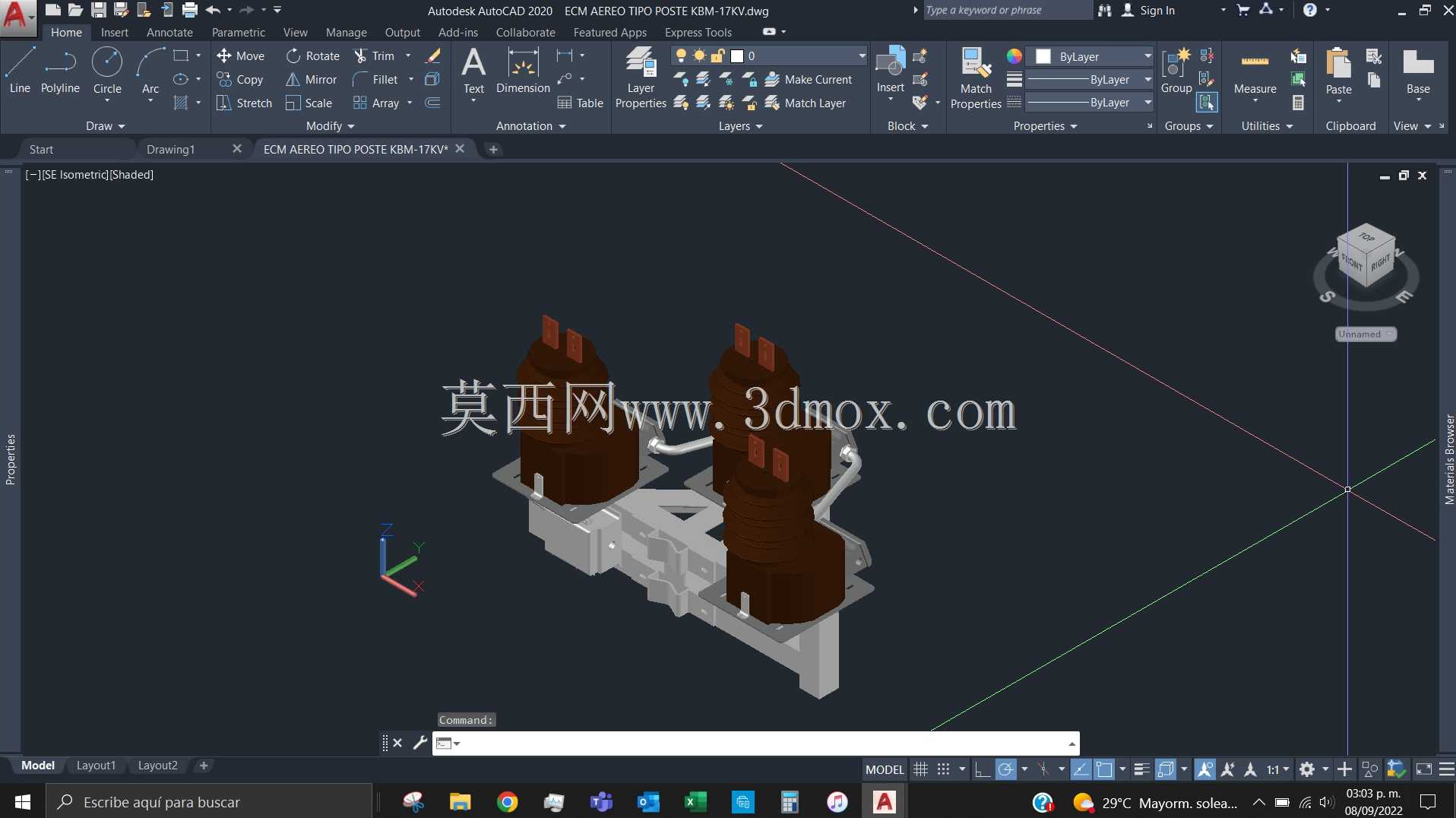

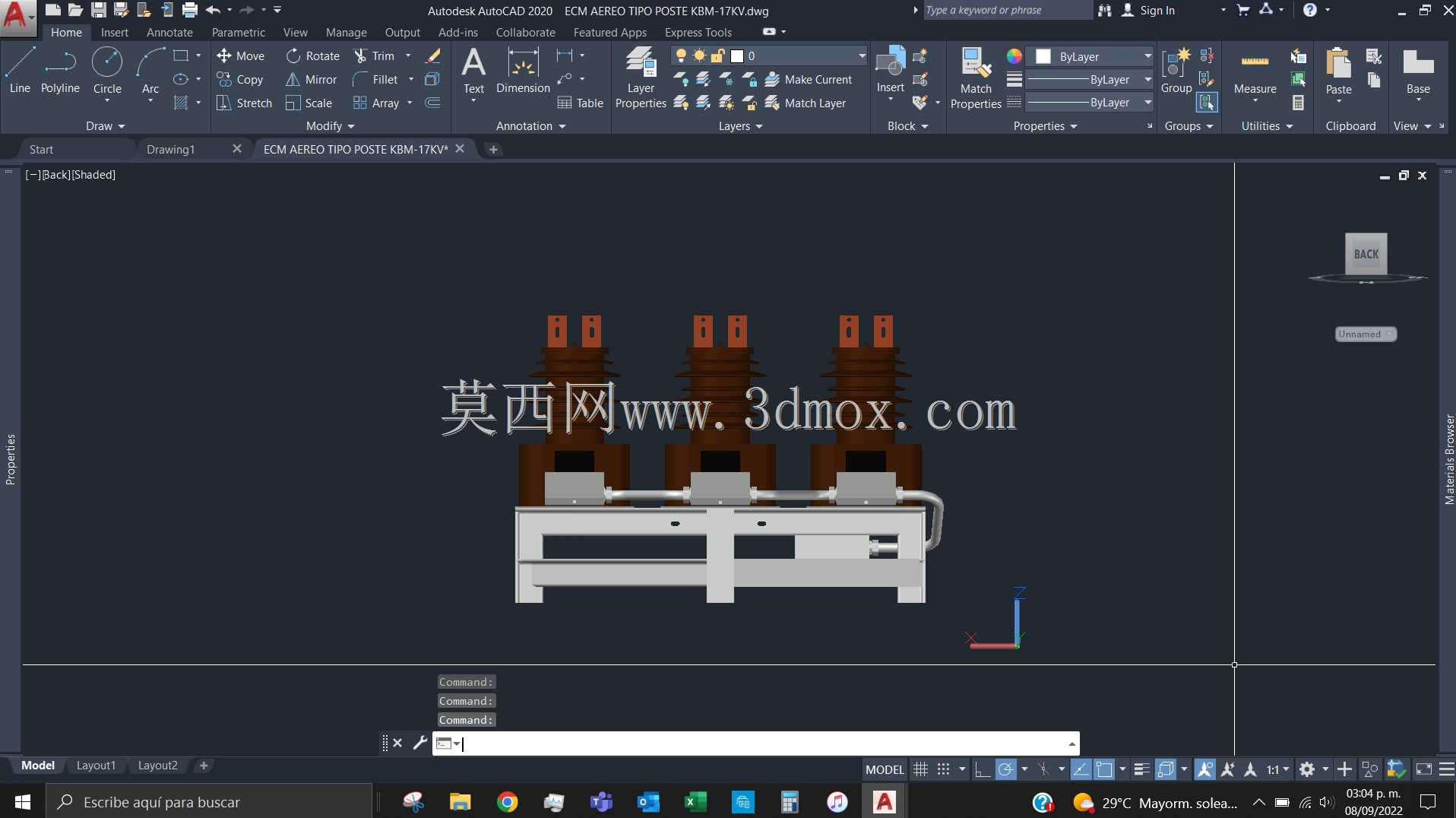

　　在10-20KV电压等级的配网计量场景中，户外柱上、环网柜内的安装空间一直是结构设计的核心约束，常规分体式计量装置需要分别安装互感器、接线端子、绝缘支撑件，不仅占用横向安装空间，现场接线的绝缘处理也容易受施工水平影响留下隐患，这套紧凑型计量测量成套结构，正是针对这类空间受限的高压计量场景开发的一体化方案。从结构布局来看，整套设备将两组核心测量绕组集成在同一套铸铝安装底座上，底座采用一体化压铸成型，底部预留了四个对称分布的安装固定孔，孔位间距适配行业通用的横担安装尺寸，不需要额外制作过渡安装板，现场施工时可以直接通过螺栓固定在柱上横担或者环网柜的预留安装梁上，底座的边缘做了15度的倒角处理，既避免安装时锐边划伤施工人员，也能减少户外积灰、积水在底座表面的留存，降低长期运行的绝缘风险。

　　两个测量单元的绝缘壳体采用环氧浇注一体成型，表面做了伞裙结构设计，每级伞裙的伸出长度、倾斜角度都经过爬电距离校核，满足17KV电压等级下的户外污秽等级使用要求，不需要额外增加绝缘护套就能满足爬距要求，壳体顶部的接线端子采用内嵌式铜嵌件，接线螺栓的外露长度控制在安全范围内，避免不同相之间的安全距离不足引发放电。设计过程中，首先对整套设备的安装边界做了严格约束，横向总宽度控制在常规环网柜间隔宽度的三分之二以内，纵向深度不超过柱上横担的常规悬挑长度，高度方向避开了柱上开关、避雷器的常规安装位置，确保同杆架设时不会出现设备干涉。

　　两个测量单元之间的连接母排采用硬铜排折弯成型，外部套有热缩绝缘管，母排的折弯半径满足铜排弯折的应力要求，避免长期运行过程中出现应力开裂，母排与绕组端子的连接面做了镀锡处理，降低接触电阻，减少接头发热的概率。底座上预留的接线槽采用下沉式设计，二次信号线可以顺着线槽从设备底部引出，线槽出口处设置了橡胶护圈，避免信号线被金属棱边割破绝缘层，同时线槽的走向避开了高压一次部分的安全距离范围，二次线与一次带电部分的间距满足高压设备的安全规范要求，不需要额外增加绝缘隔板。

　　从实际使用场景来看，这套结构可以直接替换现有老旧台区的分体式计量装置，不需要对原有安装支架做大规模改造，一体化的结构减少了现场的安装接线工作量，施工人员只需要完成一次进出线连接、二次信号线对接就能完成安装，相比分体式方案能缩短近一半的现场施工时间。设备的绝缘壳体与安装底座之间采用密封胶圈做了防水处理，接缝处的防护等级达到IP54，能够适应户外雨天、扬尘环境下的长期运行，不会因为进水、积灰导致绝缘性能下降。在结构强度校核上，安装底座的壁厚经过优化，在满足承重要求的前提下尽可能降低整体重量，整套设备的总重量控制在单人可以搬运的范围内，柱上作业时不需要额外调用吊装设备，降低施工的辅助成本。两个测量单元的安装位置做了定位凸台设计，装配时不需要反复调整位置就能保证同轴度，减少装配过程中的累积误差，确保测量精度不受安装偏差的影响。设备顶部的接线端子处预留了封印孔位，计量接线完成后可以加装计量封印，防止非授权人员私自改动接线，满足计量设备的防窃电要求。整体结构没有多余的外露连接件，所有固定螺栓都采用内六角不锈钢螺栓，既避免长期户外运行出现锈蚀，也让整体外形更加规整，减少外物勾挂的风险。
