发电厂至变电站输电塔架电缆布设方案

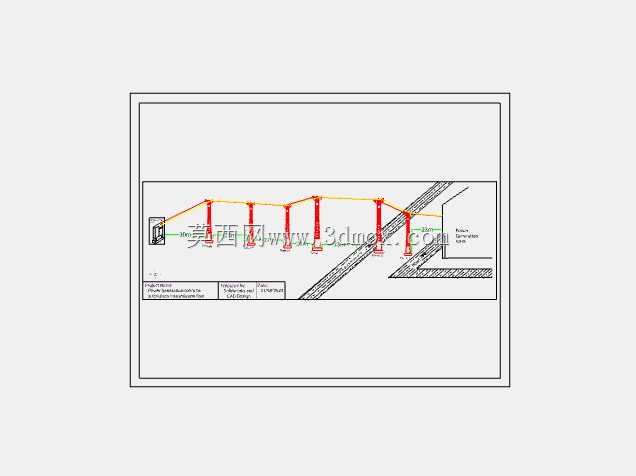

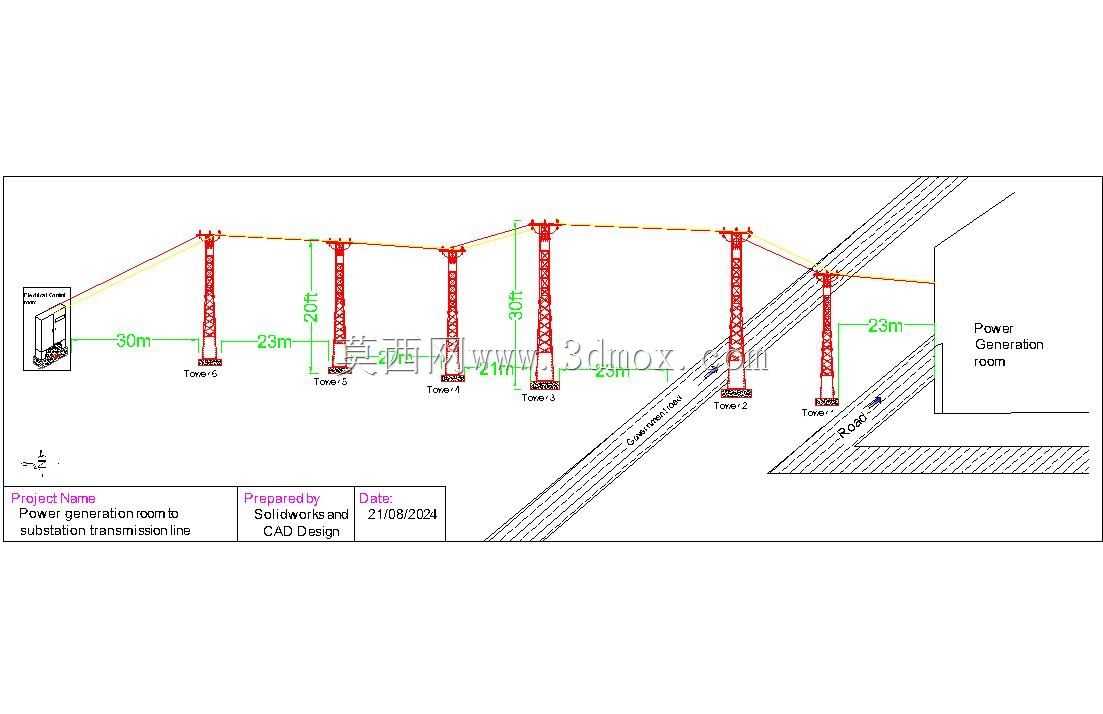

　　在区域电力输配网络的搭建环节，发电厂到变电站的架空电缆传输段是电能外送的核心通道，这套布设方案围绕六座定位塔的点位排布、高度匹配做了完整的结构呈现，覆盖从电厂出线端到变电站进线端的全段路径规划。从实际工程落地的角度看，架空输电线路的塔位选择首先要避让沿线的建构筑物、通行道路与已有管线，图中可见各塔之间的档距并非统一数值，30m、23m等不同档距的设置，是结合沿线地形起伏、电缆弧垂特性做的适配——档距过大会导致电缆弧垂超标，极端天气下易发生风偏放电或对地距离不足，档距过小则会增加塔架数量，抬升整体建设成本与后期运维工作量。

　　塔架的高度差设置同样贴合工程实际，不同位置的塔高对应电缆悬挂点的高程差，用来抵消地形坡度带来的弧垂偏移，保证每一段电缆的对地安全距离符合电力施工规范，避免跨越道路、厂区区域时出现净空不足的问题。从设计逻辑上看，这套方案先确定两端的刚性边界：一端是发电厂的出线端口，电缆从厂房侧的出线构架引出，第一基塔的位置要避开电厂厂区的进出通道、管线检修区域，保证出线角度平滑，不会出现电缆过度弯折产生的应力集中；另一端是变电站的进线构架，最后一基塔的位置要匹配变电站进线间隔的排布，让电缆进入变电站时的走向与站内母线走向顺畅衔接，减少转角塔的受力负荷。中间段的塔位排布则沿着规划的输电走廊带依次落位，每两基塔之间的档距、塔高差都经过弧垂验算，图中标注的各段尺寸可以直接作为现场勘测定位的参考，塔基的安装边界需要预留足够的施工操作空间，每基塔周边要留出基础浇筑、塔材吊装的作业面，同时避开地下已有的给排水、通信管线，避免施工过程中对既有设施造成破坏。在功能特性上，这套布设方案充分考虑了电力传输的可靠性，塔架的排布避免了大角度转角，每一段电缆的走向尽量顺直，减少电缆在悬挂点处的侧向受力，长期运行过程中可以降低金具磨损、电缆疲劳的概率。

　　不同塔高的搭配也让整条线路的弧垂变化处于可控范围，在夏季高温电缆伸长、冬季低温电缆收缩的工况下，各段电缆的张力都能保持在设计允许区间内，不会出现张力过大拉断电缆、或是张力过小导致弧垂过大的问题。从三维建模的角度看，这套方案的模型还原了每基塔的相对位置、高度差以及电缆的弧垂形态，建模过程中需要先根据档距、高差计算每一段电缆的悬链线参数，不能直接用直线连接塔架悬挂点，否则会和实际施工后的形态出现较大偏差，无法用于施工模拟或者碰撞检查。塔架本身的结构形式也和其受力特性匹配，直线段的塔架主要承受电缆的垂直荷载与水平风荷载，靠近两端转角位置的塔架则需要额外承受电缆的侧向拉力，在建模时可以对应调整塔材的截面参数，保证结构强度符合受力要求。

　　在实际工程应用中，这类输电线路布设模型可以用于前期的方案汇报、施工前的碰撞检查，提前排查线路与周边建构筑物、管线的净距不足问题，减少现场施工阶段的设计变更。尤其是在厂区内部或者近郊的输电线路建设中，走廊带资源紧张，塔位的微小调整都可能影响周边设施的正常使用，通过三维模型提前模拟全线路的布设形态，可以直观校验每一处的安全距离，优化塔位与塔高参数，在保证输电安全的前提下尽可能压缩线路走廊的占用宽度，降低工程建设的协调难度。另外，模型中呈现的电缆悬挂点高度、档距参数，也可以为后期的运维检修提供参考，运维人员可以根据模型标注的尺寸，提前准备对应长度的更换电缆、匹配的登高作业器具，提升线路检修的效率。整套方案没有采用理想化的等塔高、等档距排布，完全贴合实际工程中地形受限、边界条件复杂的场景，每一处尺寸设置都对应明确的工程需求，没有冗余的结构设计，能够直接为同类型的短距离架空输电线路设计提供参考。
