实验室车间配电门槛排水布线组件

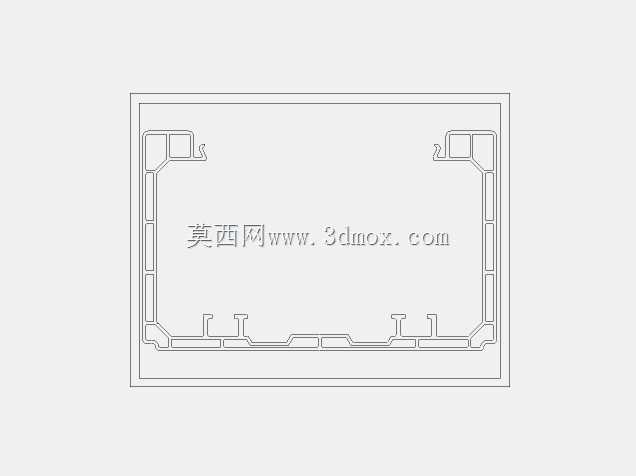

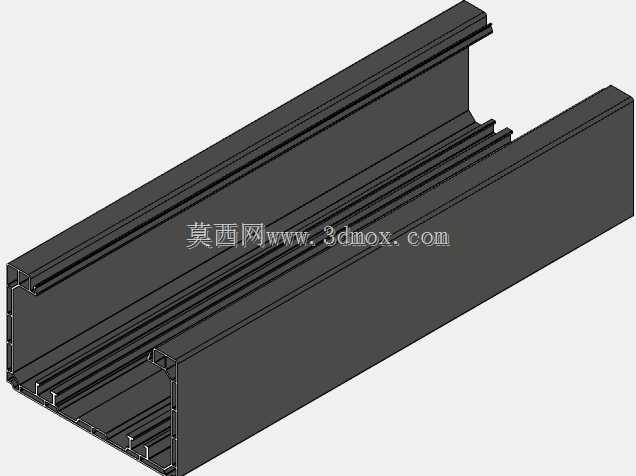

　　在工业配电与实验室电气布设场景中，跨门槛位置的线缆防护一直是现场施工的常见痛点——常规明装线槽在门槛位置会形成凸起，既阻碍人员、小推车通行，也容易因踩踏造成线槽变形、线缆破损，而暗埋开槽又会破坏地面防水层，尤其在有排水需求的车间门槛位置，常规布线方案很难兼顾线缆防护、通行顺畅与排水功能。这套布线组件正是针对这类场景开发的专用结构，整体采用110x70mm的截面规格，刚好匹配常规低压控制线缆、动力支线的布设容量，可同时容纳多股1.5-6平方毫米的铜芯线缆，满足车间局部设备、实验室仪器的配电走线需求。

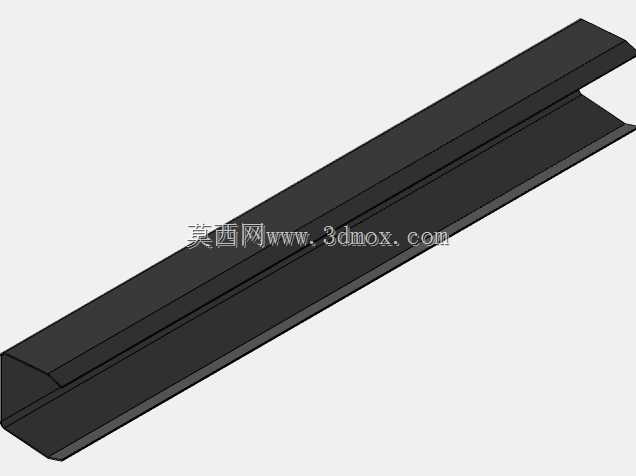

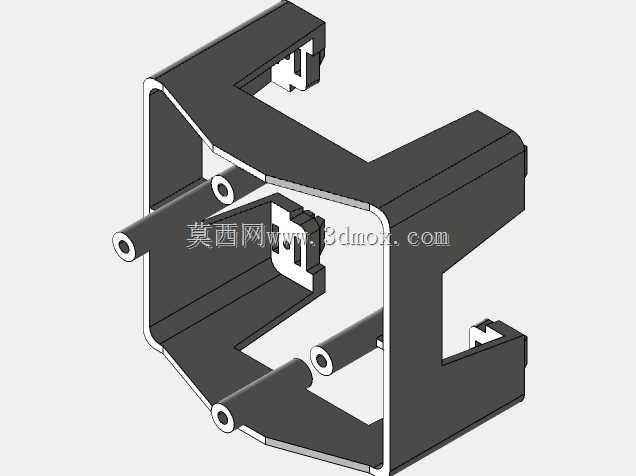

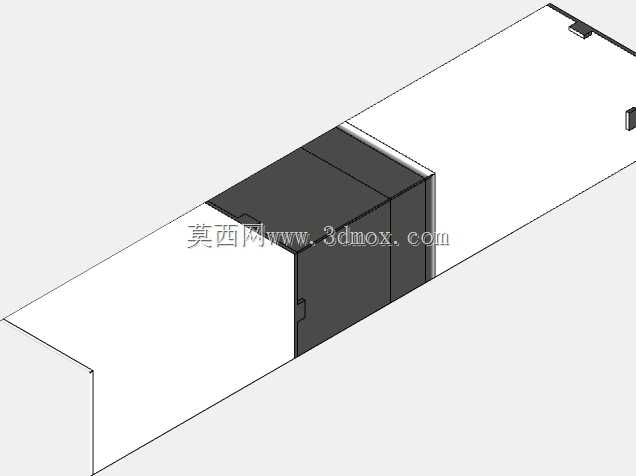

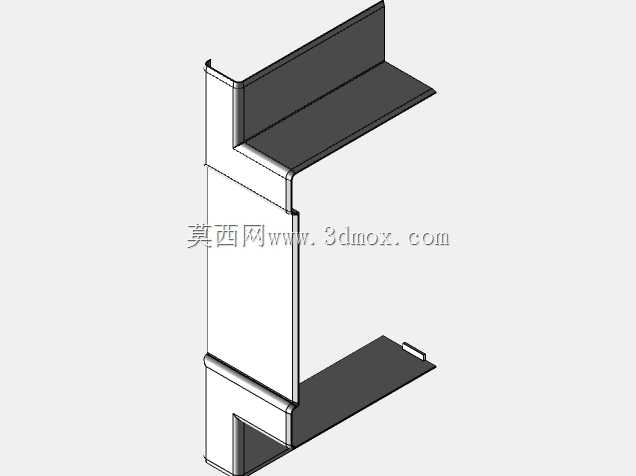

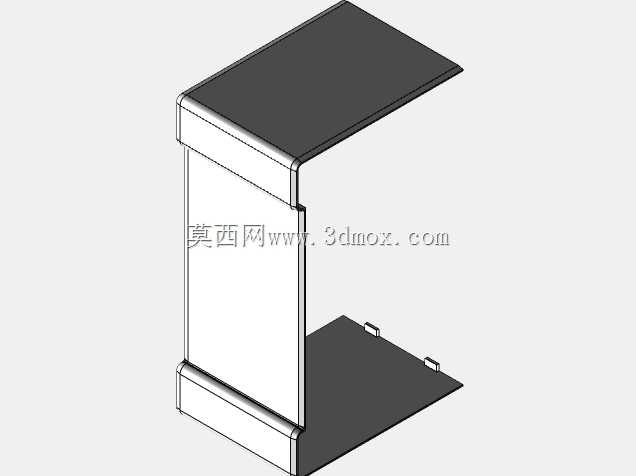

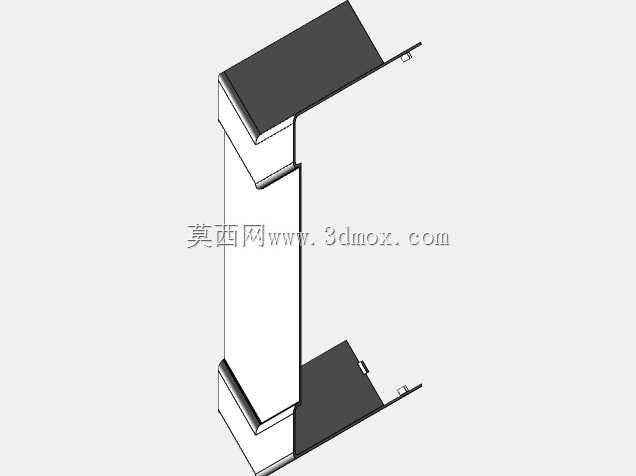

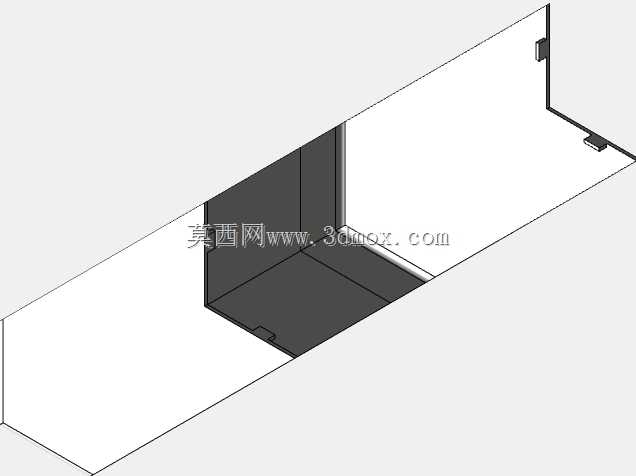

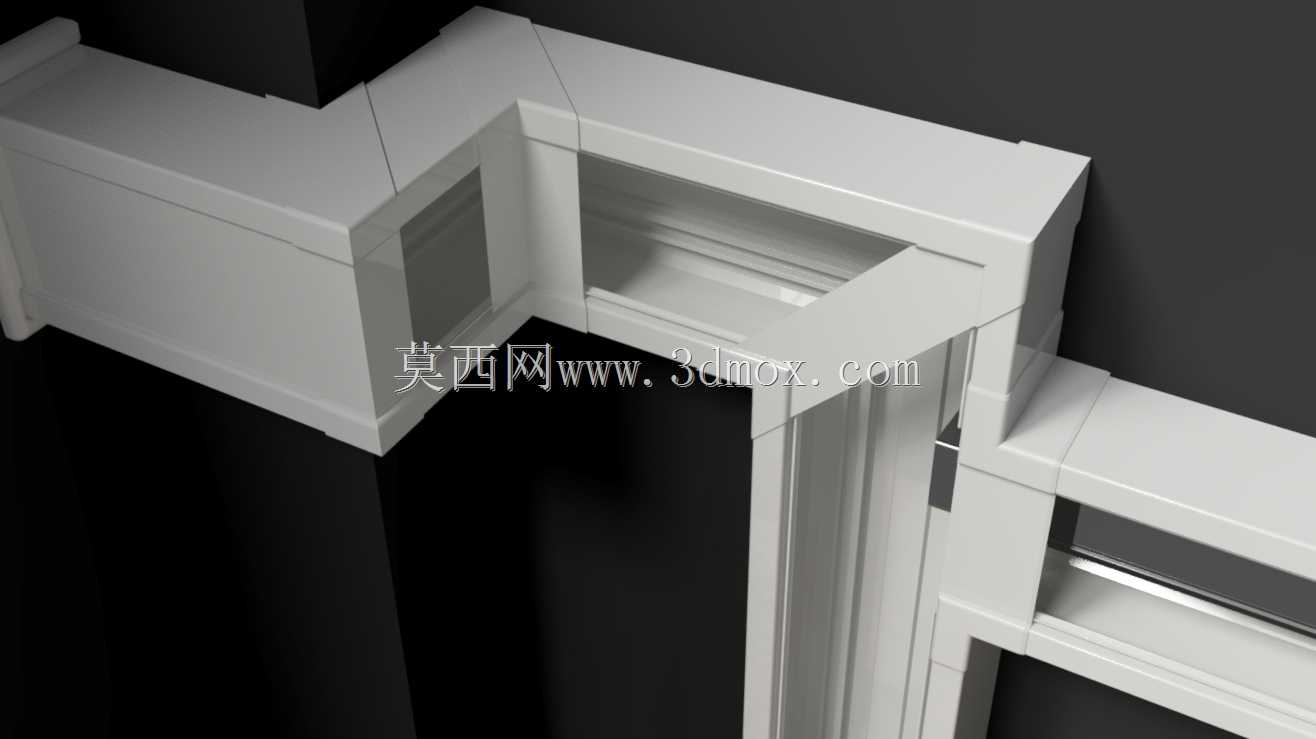

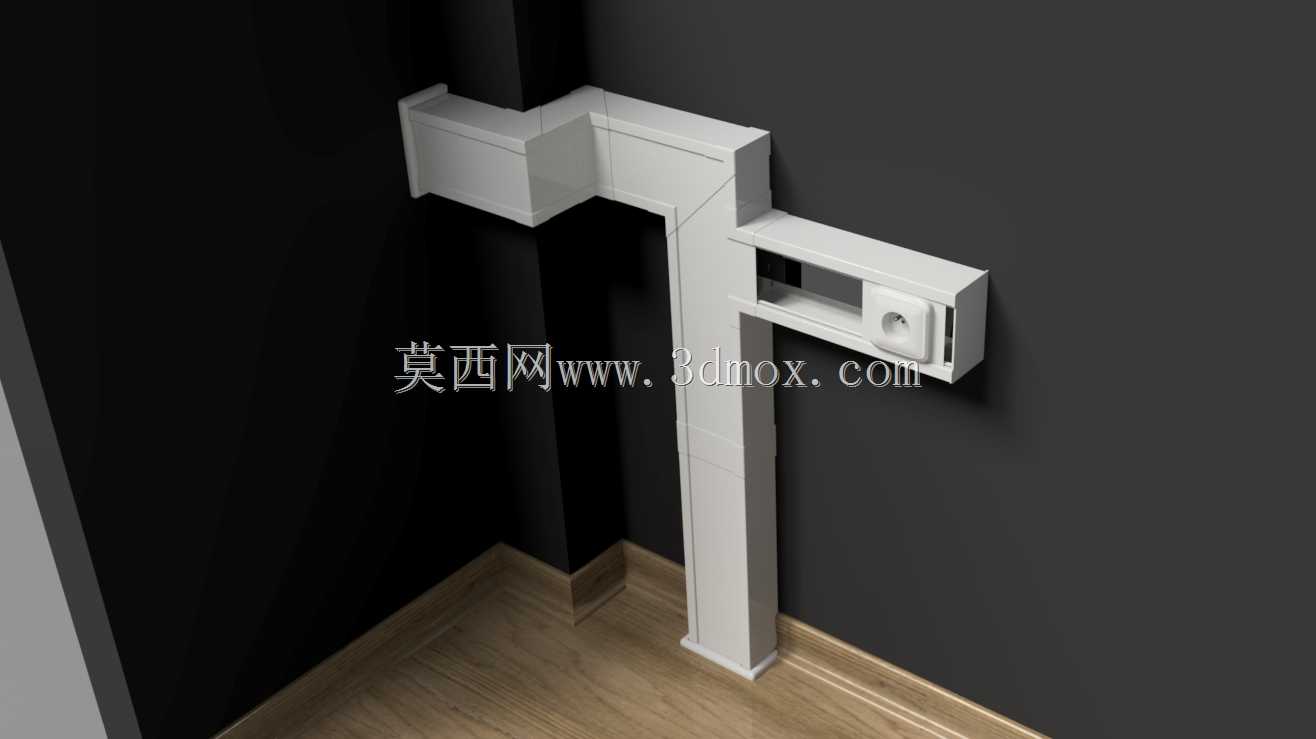

　　从结构设计来看，组件采用分段模块化拼接思路，垂直段沿墙面贴装固定，底部与地面衔接处做了圆弧过渡处理，避免直角位置积灰、也减少清洁时的磕碰死角；横向跨门槛段采用下沉式槽体设计，槽体上表面与地面完成面齐平，不会形成通行阻碍，槽体内部预留了独立的排水导流腔，当车间地面清洗、或者门槛位置有积水漫过的时候，积水可以顺着导流腔排到门槛另一侧，不会灌入线缆仓造成线缆受潮短路。转角位置采用一体化注塑成型的弯头连接件，拼接处做了企口咬合结构，安装时不需要现场裁切角度，直接将直段线槽插入弯头企口内即可，拼接缝隙控制在0.5mm以内，既可以防止灰尘、小虫进入线槽内部，也能避免拼接错位造成的线缆穿设卡顿。

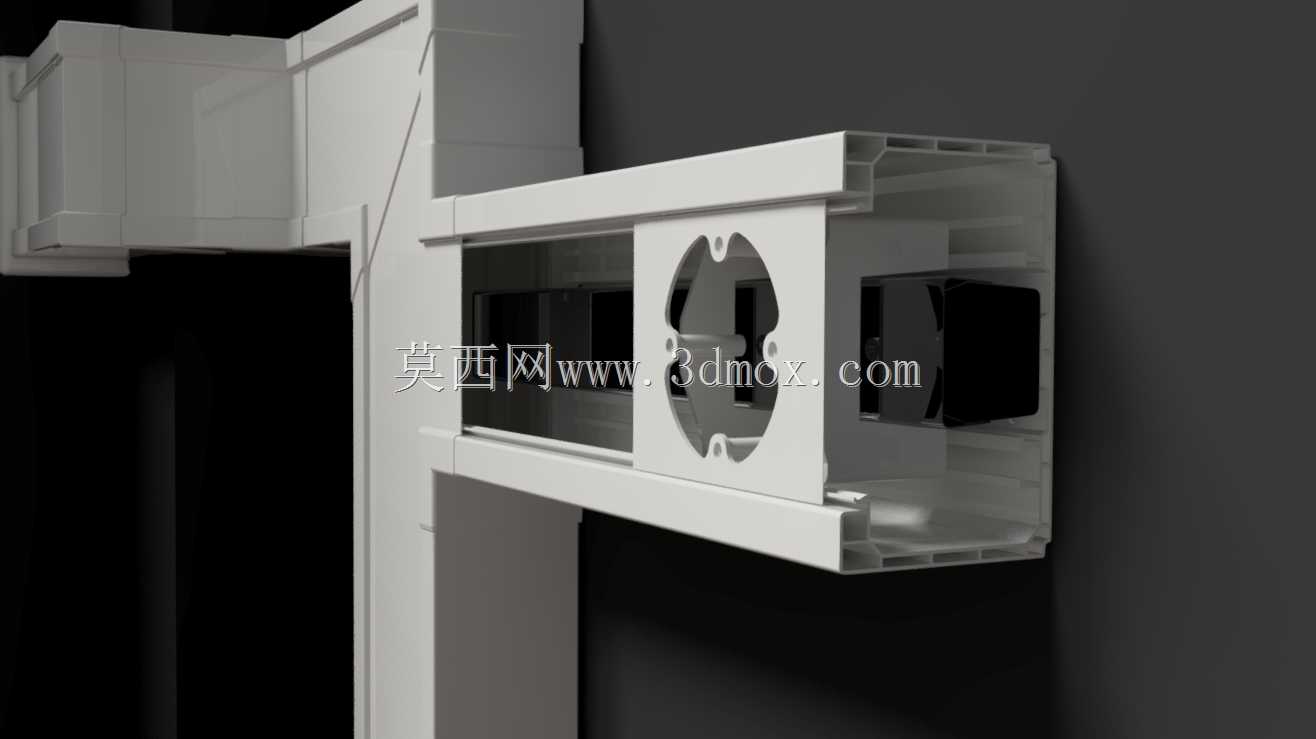

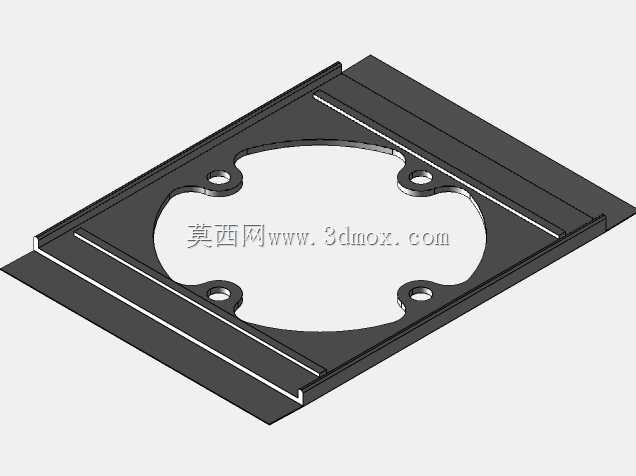

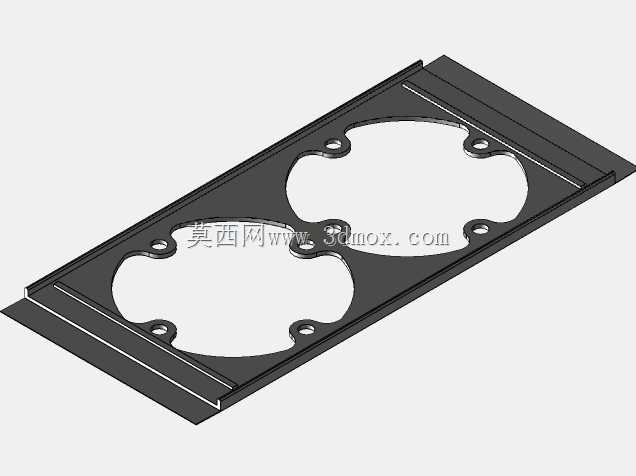

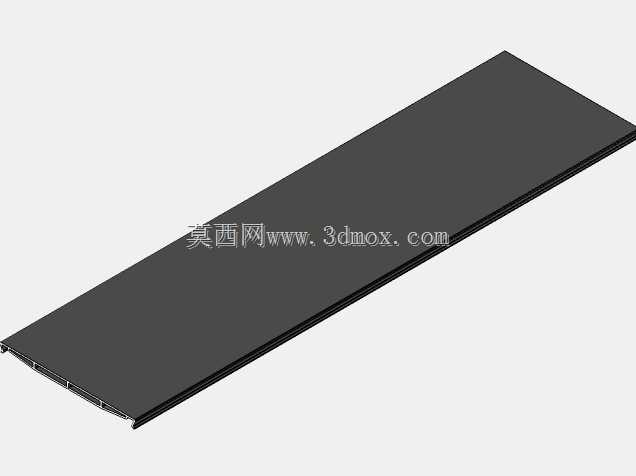

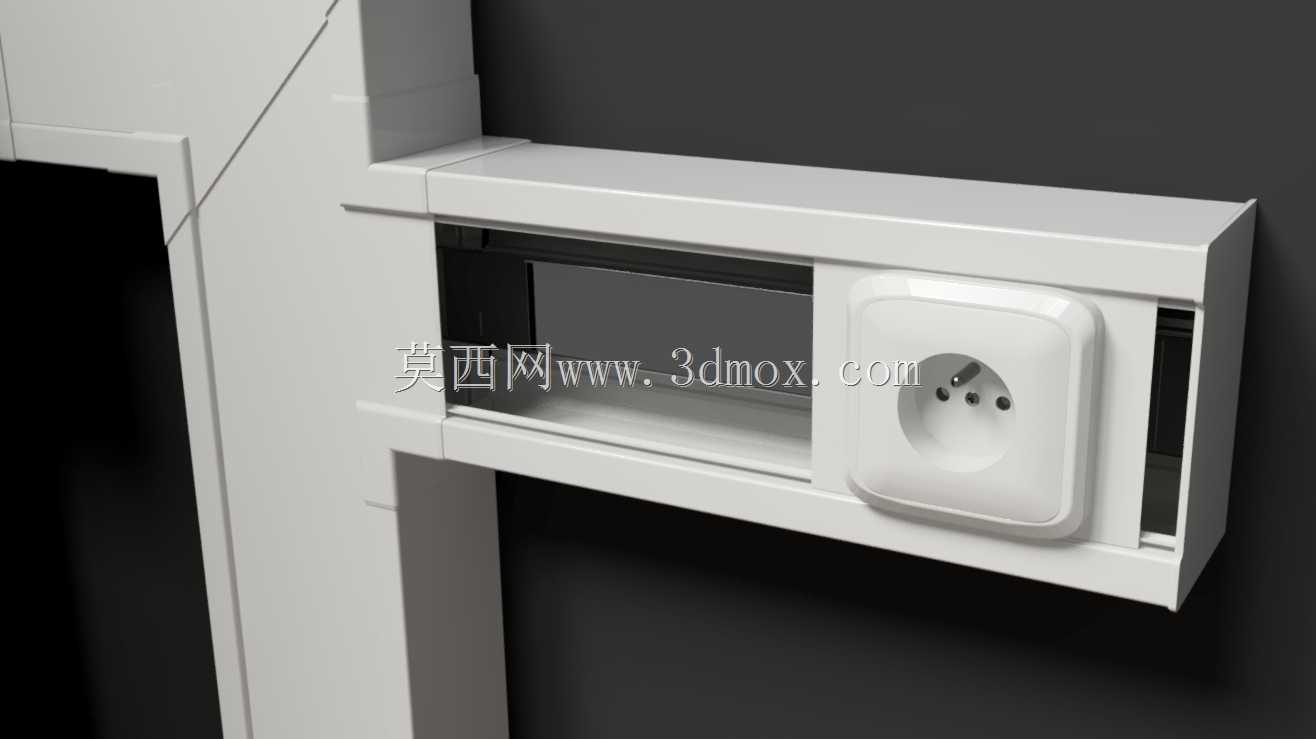

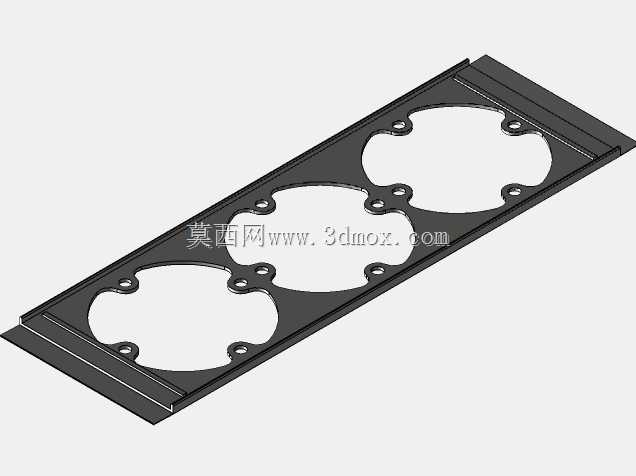

　　组件的出线端设计了可调节的安装面板，面板上预留了标准86型接线盒的安装孔位，可以直接安装插座、开关或者工业连接器，不需要额外配置转接盒；面板与槽体的连接采用卡扣式结构，后期维护时不需要拆卸整个线槽，只需要撬开面板即可进行线缆检修、更换。固定方式上，垂直段采用墙面膨胀螺丝固定，固定孔位在线槽内侧，安装完成后盖上线槽盖板即可隐藏固定件，保证外观整洁；跨门槛的下沉段采用地面嵌入式安装，槽体两侧带翼边，安装时翼边嵌入地面找平层内，可承受常规手推车、人员行走的碾压载荷，不会出现移位、变形问题。

　　在实际应用中，这套组件尤其适合理化实验室、小型机加工车间、电子装配车间的门槛位置布线，既解决了跨门槛走线的凸起阻碍问题，也兼顾了车间日常清洗的排水需求，避免了常规布线方案在这类场景下的诸多弊端。设计过程中充分考虑了现场施工的便捷性，所有部件均为标准化模块，不需要现场做复杂的裁切、焊接作业，普通电工按照安装指引即可完成组装，整体安装效率比现场自制弯折线槽提升60%以上，同时结构的防护等级、承重能力都经过实际工况验证，长期使用不会出现变形、渗漏问题。槽体内部做了光滑圆角处理，穿线时不会划伤线缆绝缘层，线缆仓的有效容积经过核算，预留了30%的冗余量，方便后期新增线缆时不需要更换线槽，直接打开盖板穿线即可。
