VFTR20A型230转12V20VA电源变压器结构

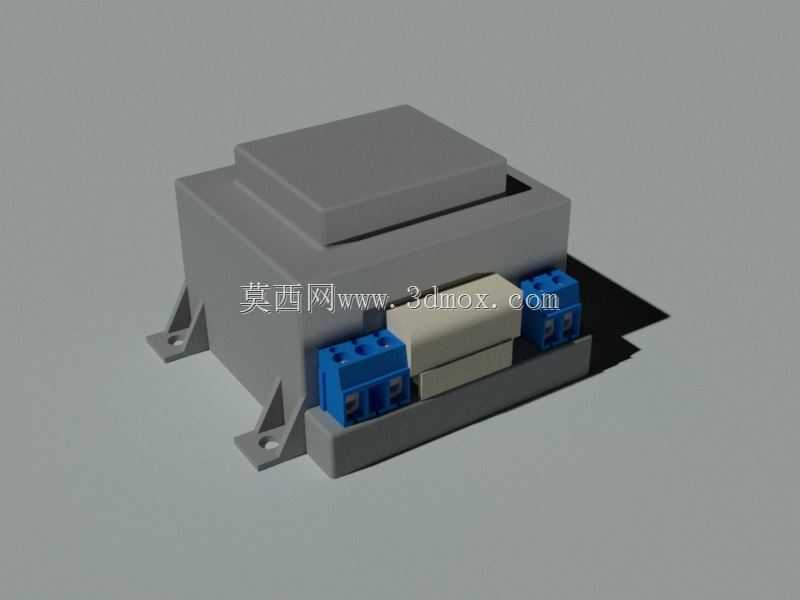

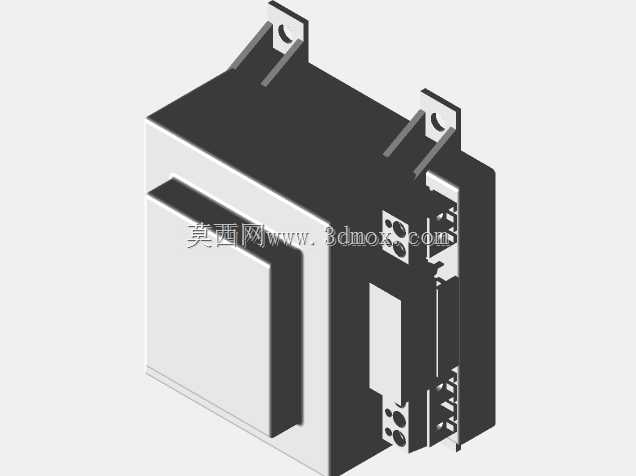

　　这款230V输入转12V输出、额定容量20VA的小型电源变压器，是工控板卡、小型传感装置、低压控制回路里极为常见的供电转换部件，日常在低压控制柜内部、小型机电设备的供电仓、民用电子设备的电源模块区域都能见到它的身影，核心作用是把市电侧的230V交流电降压到安全等级的12V交流电，给后续整流稳压回路或者直接给12V交流负载供电，避免高压直接接入低压器件造成击穿损坏。从结构设计来看，整体采用带安装支脚的封闭壳体结构，壳体主体为阻燃工程塑料材质，顶部做了阶梯式凸起的封盖设计，既可以把内部的矽钢片铁芯、漆包线绕组完全封闭在内，避免积尘、金属碎屑掉落造成绕组短路，也能在一定程度上降低绕组工作时产生的电磁辐射对外围敏感传感元件的干扰。

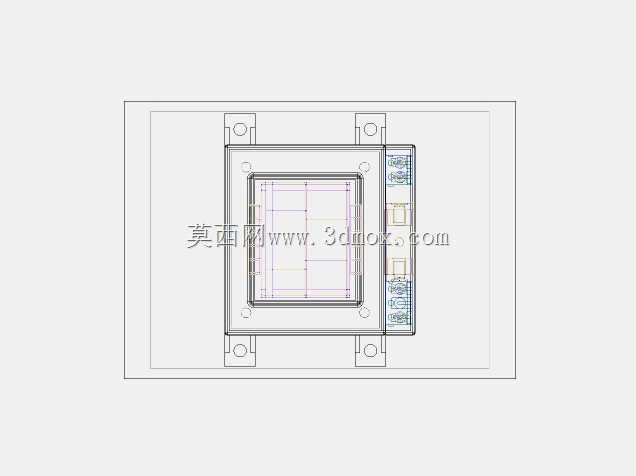

　　底部延伸出的两个带安装孔的固定支脚，是安装定位的核心结构，安装时可以直接通过M3或者M4的螺丝把变压器固定在设备的安装板或者DIN导轨配套的安装座上，支脚的开孔位置做了沉台设计，螺丝锁紧后螺帽不会突出支脚表面，保证安装后变压器底面和安装面完全贴合，减少工作时因为铁芯磁致伸缩产生的振动噪音。接线端全部布置在壳体的同一侧，采用蓝色的快接式接线端子排，高压输入侧和低压输出侧的端子做了明确的物理分隔，中间用凸起的塑料隔条隔开，避免接线时高压线缆和低压线缆误碰造成短路，端子采用螺丝压接的结构，不需要焊接，现场接线时只需要把剥好绝缘皮的导线插入端子孔，拧紧顶部的压接螺丝就能完成固定，接线效率高，也方便后期维护时的线路拆装。

　　设计时充分考虑了小功率供电场景的安装空间限制，整体外形方正紧凑，没有多余的外凸结构，在电气柜内排布时可以紧密贴靠其他低压元件布置，不会浪费柜内安装空间；绕组和铁芯之间做了绝缘浸漆处理，既可以固定绕组线圈避免长期工作后线圈松动产生异响，也能提升绕组之间、绕组和铁芯之间的绝缘强度，满足低压电气设备的绝缘安全要求。实际选型使用时，需要注意安装边界的预留：接线侧要留出至少30mm的空间用于线缆弯折和接线操作，顶部要留出10mm以上的散热空间，因为变压器带载工作时铁芯和绕组会产生一定热量，封闭壳体虽然有一定的散热能力，但如果周边空间过于密闭，热量累积会造成绕组温度过高，加速绝缘层老化缩短使用寿命。

　　支脚的安装孔间距是固定的，设计安装板时需要严格对应孔位尺寸，避免强行安装造成壳体开裂或者内部绕组受力移位。这种小容量变压器通常用在负载功率不大的控制回路里，比如给设备上的指示灯组、小型交流继电器、小型散热风扇供电，因为输出是12V交流电压，也可以后续搭配整流桥、滤波电容、稳压芯片做成直流12V的供电模块，给工控板、小型传感器这类直流负载供电，相比开关电源，这种工频变压器的抗浪涌冲击能力更强，在电网波动较大的工业现场，可靠性反而比小功率开关电源更有优势，不会因为电网瞬间的尖峰电压就出现烧毁的情况。建模时还原了壳体的所有细节，包括端子的压接螺丝结构、支脚的沉台开孔、顶部封盖和主体壳体的拼接缝隙，甚至端子上的接线标识位都做了对应还原，不管是做电气柜的装配仿真、设备供电部分的结构干涉检查，还是做产品宣传的渲染图，都能直接调用，不需要再额外做细节修整。
