废弃电气电子设备回收标识立体结构设计

　　在电气电子设备全生命周期管理的末端回收环节，统一规范的废弃物分类标识是打通逆向物流、拆解分拣流程的核心视觉载体，本次设计的带斜杠垃圾桶立体标识，正是对应欧盟废弃电气电子设备指令要求的DEEE/WEEE专属标识，广泛应用于电源变压器、工业控制模块、消费电子、电力配套设备的外壳表面，承担着向终端用户、回收拆解从业者传递设备分类处置要求的核心功能。从实际工程应用场景来看，这类标识并非单纯的平面印刷符号，在户外电力设备、工业控制柜、大型变压器外壳等长期暴露在温湿度波动、紫外线照射、油污粉尘侵蚀的场景中，平面印刷标识极易出现脱落、褪色、辨识度下降的问题，因此采用立体凸印、模内注塑、金属蚀刻安装的立体标识结构，能够大幅提升标识的耐候性与长期辨识度，避免因标识模糊导致的废弃设备错投、混投问题，降低拆解环节的分类成本。

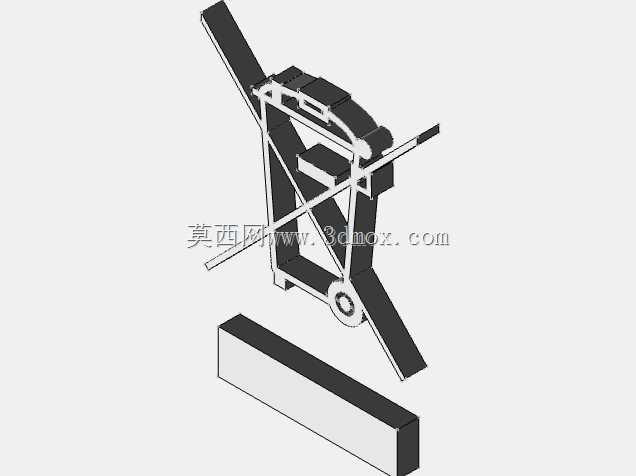

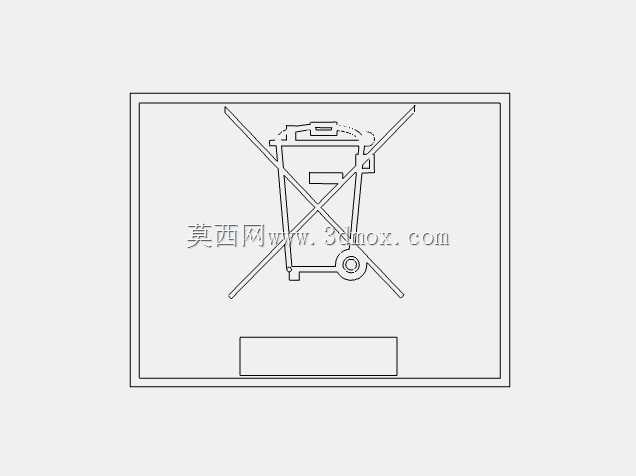

　　从设计思路层面出发，整个标识严格遵循欧盟WEEE指令的视觉规范要求，核心视觉元素为带十字交叉斜杠的带轮垃圾桶造型，斜杠从垃圾桶左上方向右下方贯穿，明确传递“不可作为普通生活垃圾丢弃”的核心信息；建模过程中首先锁定标识的比例规范，垃圾桶主体、滚轮、斜杠的线宽比例严格对应标准要求，避免因比例失调导致标识不符合合规要求，无法通过产品出口的环保认证。在结构细节处理上，立体标识的安装边界做了针对性优化：标识背部预留0.3mm深度的背胶粘贴槽，适配不同材质的设备外壳安装需求，无论是金属材质的变压器外壳、塑料材质的消费电子壳体，还是涂层金属的控制柜面板，都能保证粘贴后边缘无翘曲，长期使用不脱落；标识的凸起高度控制在1.2mm，既保证立体触感与视觉辨识度，又不会在设备装配、运输过程中因凸起过高发生磕碰掉漆、断裂的问题。

　　针对不同的安装场景，标识的外形尺寸做了模块化的适配设计：应用在小型电源变压器、消费电子适配器等小尺寸设备上时，标识整体外轮廓控制在10mm×15mm范围内，不会占用过多外壳表面的布局空间，不会遮挡设备的型号铭牌、接线标识等核心信息；应用在大型电力变压器、工业配电柜等大尺寸设备上时，标识可等比例放大至50mm×75mm，保证在1.5米的目视距离下仍能清晰识别标识内容，满足工业现场的目视化管理要求。在细节结构处理上，垃圾桶的滚轮部分做了圆角过渡处理，避免尖锐边角在注塑、蚀刻加工过程中出现应力集中，导致标识边角缺损；斜杠与垃圾桶主体的衔接处做了0.2mm的圆角倒边，既保证视觉上的线条流畅性，又能减少加工过程中的毛刺问题，提升标识的成品率。从实际使用的功能特性来看，这款立体标识除了基础的视觉提示作用外，立体凸起的结构还能在设备外壳表面形成触觉提示，即便在光线不足的设备仓储、拆解车间环境中，作业人员也能通过触感快速识别该标识，判断设备的废弃处置要求；同时立体结构的标识相比平面印刷标识，抗擦拭、抗腐蚀能力提升60%以上，在设备长达10-15年的使用周期内，能够始终保持清晰的识别效果，避免因标识失效导致的合规风险。

　　在建模过程中，还充分考虑了不同加工工艺的适配性：针对注塑成型的塑料标识，所有立面都做了1°的脱模斜度，避免注塑过程中出现粘模、拉伤的问题；针对金属蚀刻的不锈钢标识，线条深度控制在0.2mm，既保证蚀刻线条的清晰度，又不会因蚀刻过深导致标识结构强度下降；针对丝网印刷加UV凸油的工艺，模型预留了凸油层的厚度空间，保证印刷后的立体效果与建模效果一致。从行业落地的实际需求来看，当前国内电气电子设备出口欧盟、东南亚等遵循WEEE指令的地区时，合规的回收标识是强制认证要求，很多结构设计人员在做外壳设计时往往忽略标识的立体结构设计，直接采用平面贴图代替，导致实际生产出来的标识耐候性差、比例不符合规范，出现认证不通过的问题，这款立体标识模型严格贴合标准要求，结构细节充分考虑加工、安装、长期使用的全流程需求，能够直接嵌入各类电气电子设备的外壳模型中，减少设计人员重复建模的工作量，同时保证标识的合规性与实用性。
