16安培大功率圆柱式电源插座结构设计

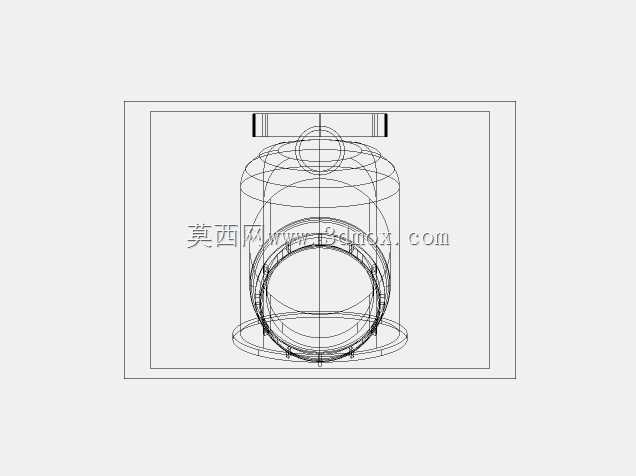

　　在民用住宅大功率回路、工业工位临时供电、商用设备配电场景里，16A规格的电源插座是承载高负荷用电的核心接插部件，区别于常规10A普通插座，这类产品需要兼顾载流能力、接插可靠性、安装适配性与结构防护性能，三维结构设计阶段需要把现场安装、长期使用的各类边界条件全部纳入考量。从结构形态来看，这款圆柱式插座采用同轴嵌套的壳体设计，外层为绝缘防护壳体，内部嵌套载流铜件安装腔，整体轮廓为圆柱形，相较于传统方形插座，圆柱结构在墙面暗装、设备面板嵌装时，对开孔的圆度公差适配性更好，尤其是在老旧线路改造、薄型墙体预埋场景下，圆柱壳体的径向受力更均匀，不会因为墙面抹灰层的微小形变出现壳体开裂的问题。设计过程中首先明确载流边界：16A额定电流下，内部铜件的接触面积需要满足长期通电温升不超过40K的要求，插套的夹持力控制在40N-60N区间，既保证插头插入后不会因为设备拖拽出现松脱，也不会因为夹持力过大导致插头插拔困难，尤其是针对空调、电热水器、工业小型加热设备这类长期满负荷运行的用电场景，插套的接触部位采用圆弧全包覆结构，避免点接触导致的局部温升过高，减少长期使用后的接触氧化风险。

　　安装边界方面，这款插座的预埋壳体外径适配常规86型暗盒的中心安装位，圆柱壳体的轴向长度控制在60mm以内，能够适配绝大多数住宅剪力墙、空心砖墙体的预埋深度，不需要额外凿深墙体，面板部分的突出高度控制在8mm以内，避免突出墙面过多影响周边家具摆放，接线端子采用压线式结构，能够适配1.5平方到4平方的铜芯导线，端子的紧固螺丝做了防脱落设计，安装过程中不会因为螺丝掉落暗盒增加施工难度。从实际应用场景出发，设计时还考虑了不同安装角度的使用需求，圆柱结构的内部载流腔采用周向对称布局，不管是正装、斜装还是水平安装，插套的受力状态都保持一致，不会因为安装角度变化导致插头插入后出现偏斜，进而影响接触可靠性。

　　外壳的绝缘部分采用阻燃级工程塑料，壁厚均匀控制在2.5mm，既满足结构强度要求，也不会因为壁厚过厚导致整体尺寸偏大，壳体的拼接处采用卡扣加密封槽的结构，能够阻挡日常清扫的灰尘、少量溅水进入内部载流腔，适配厨房、卫生间这类相对潮湿的使用场景。在三维建模过程中，需要重点校验插套与插头插销的同轴度，公差控制在0.2mm以内，避免插头插入时出现卡滞，同时要模拟插头多次插拔后的结构形变，确保经过10000次插拔循环后，插套的夹持力仍然保持在合格区间，不会出现接触不良的问题。另外，壳体的安装固定耳采用对称式设计，两个固定螺丝孔的中心距与标准暗盒的安装孔位完全匹配，安装时不需要额外调整位置，能够直接对准螺丝孔完成固定，降低现场施工的调整成本。

　　对于设备配套场景来说，这款圆柱插座也可以适配各类机械设备的供电面板安装，壳体的外圆带有定位台阶，嵌装到设备面板开孔后，通过背面的锁紧环就能完成固定，不需要额外打螺丝固定，适配设备出厂前的快速装配需求。内部的载流部件之间设置绝缘隔离筋，将火线、零线、地线的载流部分完全分隔，避免因为金属碎屑、积灰导致的极间短路，隔离筋的高度超过载流铜件5mm，即使在出现电弧的情况下，也能有效阻隔电弧扩散，提升使用安全性。
