35毫米钢制导轨端部固定支架结构

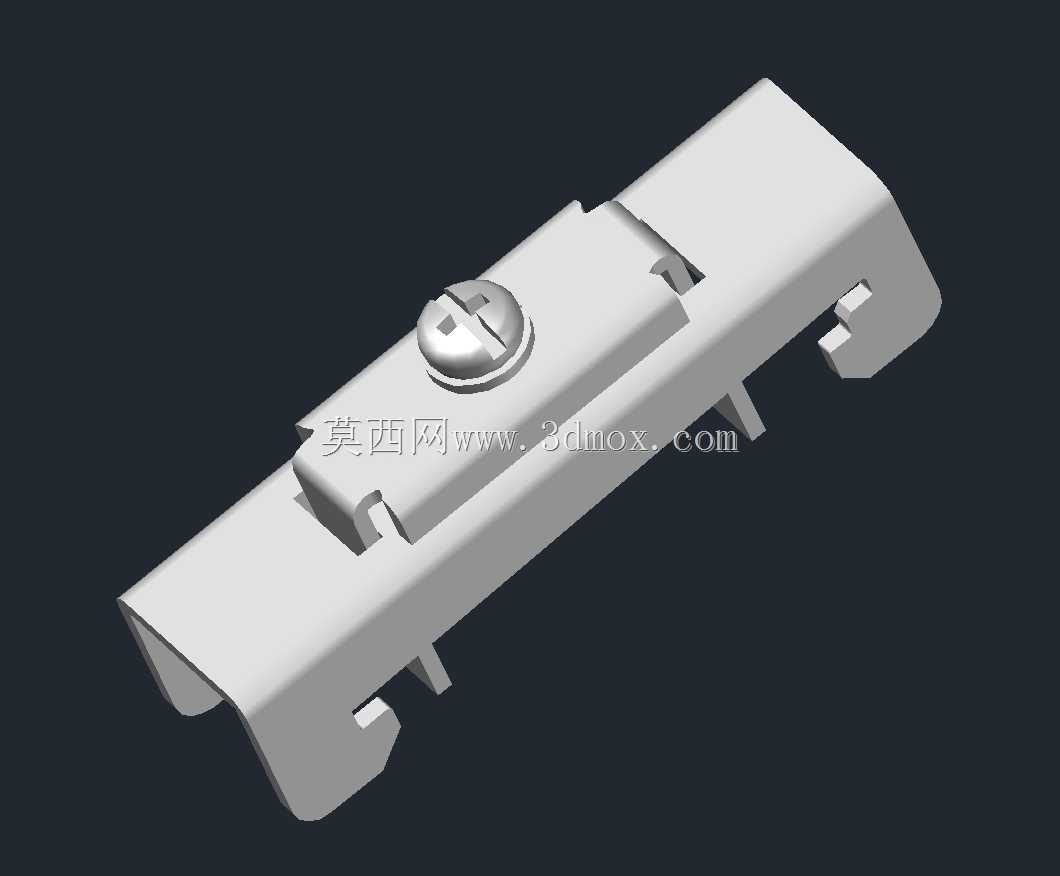

　　在低压电气柜、工业控制盘、PLC模块安装工位的现场布线与器件装配环节，35毫米标准导轨是承载断路器、继电器、接线端子排等电气元件的核心安装载体，导轨端部的固定支架直接决定了整排电气元件的安装稳定性，避免设备运输、运行振动过程中出现元件滑移、脱落的故障。这款钢制端支架采用适配标准35mmDIN导轨的卡扣式结构设计，主体采用弯折成型的钢质壳体，表面做防锈钝化处理，兼顾结构强度与长期使用的耐锈蚀能力，适配工业现场多粉尘、温湿度波动的复杂工况。

　　从实际安装逻辑来看，这款端支架不需要额外在导轨上打孔，依靠本体两侧的卡爪结构直接卡入35mm导轨的两侧卷边，顶部设置的一字槽锁紧螺钉，在卡入导轨后拧紧即可将支架本体牢牢压合在导轨表面，锁紧后支架与导轨之间无相对窜动间隙，能够为导轨上排布的所有电气元件提供端部硬限位，阻挡元件沿导轨长度方向的滑移。很多现场装配人员在排布电气元件时，往往忽略端部挡块的锁紧可靠性，在设备长途运输后出现端子排移位、接线拉扯断裂的问题，这款钢制支架相比传统塑料端挡，抗冲击能力更强，不会因为长期受挤压出现脆裂、变形的问题，在高振动的工程机械电控柜、户外光伏汇流箱内的适配性更好。

　　设计层面上，支架本体的弯折弧度完全贴合35mm导轨的截面轮廓，卡爪的内扣尺寸经过公差匹配，既能保证徒手就能顺利卡入导轨，又不会出现卡接过松容易滑脱的问题。顶部的锁紧螺钉采用标准一字槽设计，适配现场常用的一字螺丝刀操作，不需要特殊工装就能完成锁紧与拆卸，螺钉底部设置的压合面做了防滑压纹处理，拧紧后压合在导轨顶面时不会出现打滑松脱。支架整体的宽度控制在窄尺寸范围内，不会过多占用导轨上的元件安装空间，在排布满元件的导轨端部也能顺利安装，不需要额外预留过长的空导轨段，能够有效提升柜内导轨的空间利用率。

　　从安装边界尺寸来看，支架卡入导轨后，突出导轨顶面的高度与常规接线端子的底座高度基本齐平，不会突出过多干涉柜内的走线槽布置，支架两侧的端面做了圆角处理，安装过程中不会划伤操作人员的手部，也不会割破导线的绝缘层。在实际选型使用时，只要是符合国标35mm宽度的钢制、铝制DIN导轨，这款端支架都能适配，不需要区分导轨的材质与厚度，卡接后的锁紧力能够满足常规工业场景的抗振动要求，即使是在有持续振动的设备上配套使用，也不会出现松脱移位的情况。

　　很多结构设计人员在做电控柜三维布局时，往往会省略导轨端支架的建模，导致实际生产装配时出现端部元件无固定、预留安装空间不足的问题，将这款端支架的三维模型导入装配体中，能够精准还原实际安装状态，核对导轨端部的预留尺寸，避免出现装配干涉。支架的钢制本体厚度经过选型计算，在承受整排端子的侧向挤压力时不会出现弯折变形，即使导轨上排布满重型接线端子或者大型断路器，端支架也能提供足够的支撑限位力，不会因为长期受挤压出现向外变形松脱的问题。相比市面上常见的塑料端支架，这款钢制产品的耐温范围更广，在高温环境的电控柜内使用不会出现软化变形，低温环境下也不会脆裂，能够适应更宽的工况温度区间，在户外设备、高温车间的电控系统中适配性更强。
