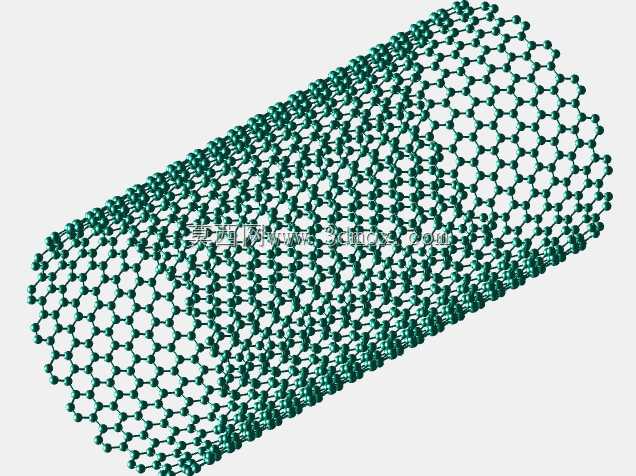

碳纳米管微观蜂窝晶格结构三维建模

　　在做微纳材料相关的结构仿真、教学演示模型搭建时，碳纳米管的晶格还原是很多从业者会接触的建模内容，很多人一开始容易把碳纳米管的结构简单理解成卷起来的石墨烯片，但实际建模过程中要还原的细节远不止卷曲这一个动作。首先要明确碳纳米管的实际应用场景，它既会出现在新型复合材料增强相的结构仿真中，用来模拟纤维增强相的微观受力传导路径，也会出现在微电子器件的散热结构设计里，作为高导热界面材料的微观结构示意模型，还会在高校材料、机械专业的教学演示场景中，用来直观展示sp2杂化碳原子的空间排布规律，帮助学习者理解纳米尺度下材料结构和宏观性能的对应关系。

　　建模的核心思路是从碳原子的成键规律出发，先确定单根碳纳米管的手性参数，这直接决定了管体的直径、螺旋角度，也对应了不同手性下碳纳米管呈现金属性或者半导体性的结构差异。建模时不能只做表面的六边形网格，要还原每个碳原子的空间位置，以及相邻碳原子之间的共价键连接关系，每个六元环的键长、键角都要符合碳碳键的实际物理参数，避免出现晶格畸变导致的结构失真。管体的两端要做合理的边界处理，不能出现悬空的未饱和键，要根据实际模拟的场景选择是做封口的富勒烯端帽结构，还是保留开口的截断结构，对应不同的应用需求——如果是做复合材料界面的模拟，开口结构更适合展示和基体材料的结合界面，如果是做独立纳米管的性能仿真，封口结构更符合实际制备出的单壁碳纳米管的形态。

　　从结构特性来看，这种蜂窝状的管状晶格结构，是碳纳米管具备超高强度、高导热导电性能的结构基础，建模时要保证每个六元环的排布连续，沿着管体轴向延伸时没有错位，螺旋方向的晶格过渡要平滑，不能出现环的断裂或者重叠。很多新手建模时容易出现的问题是直接用平面六边形网格卷曲后不做节点合并，导致相邻碳原子的位置出现偏差，后续做有限元分析时会出现应力集中的错误结果，所以建模过程中要逐段校验节点坐标，保证每个成键的碳原子间距误差控制在合理范围内。

　　关于安装和使用边界，这类微观结构模型不会涉及实际工业设备的安装尺寸，它的使用边界主要对应仿真场景的尺度要求：如果是做微观力学性能仿真，模型的管长、直径要和实际研究的碳纳米管尺度匹配，管壁层数要明确是单壁、双壁还是多壁结构，多壁结构的层间距要符合石墨层间的实际间距参数；如果是做教学演示模型，要适当放大结构比例，保证六元环的晶格结构清晰可见，不需要过度追求纳米尺度的绝对尺寸，重点突出结构的排布规律。另外建模时要区分不同手性的结构差异，扶手椅型、锯齿型、手性型碳纳米管的六边形排布角度不同，对应的性能差异很大，不能用统一的卷曲模型代替所有类型，要根据具体的研究或者演示目标确定对应的晶格结构。

　　实际建模过程中，还可以根据使用需求对模型做轻量化处理，如果是做渲染演示，可以保留完整的晶格细节，突出蜂窝结构的视觉效果；如果是做大规模的复合材料仿真，包含大量碳纳米管增强相的时候，可以适当简化键的模型，用线框代替实体键，减少模型的面数，提升仿真计算的效率，但要保证碳原子的节点位置准确，不能因为简化改变了晶格的拓扑结构。还要注意，碳纳米管的管壁是连续的曲面晶格，建模时不能出现平面折角，要保证管体的圆柱度，六边形网格沿着曲面均匀分布，每个节点都落在圆柱面上，避免出现管体表面凹凸不平的情况，影响后续的性能仿真计算或者展示效果。
