户外高压绝缘套管式变压器部件

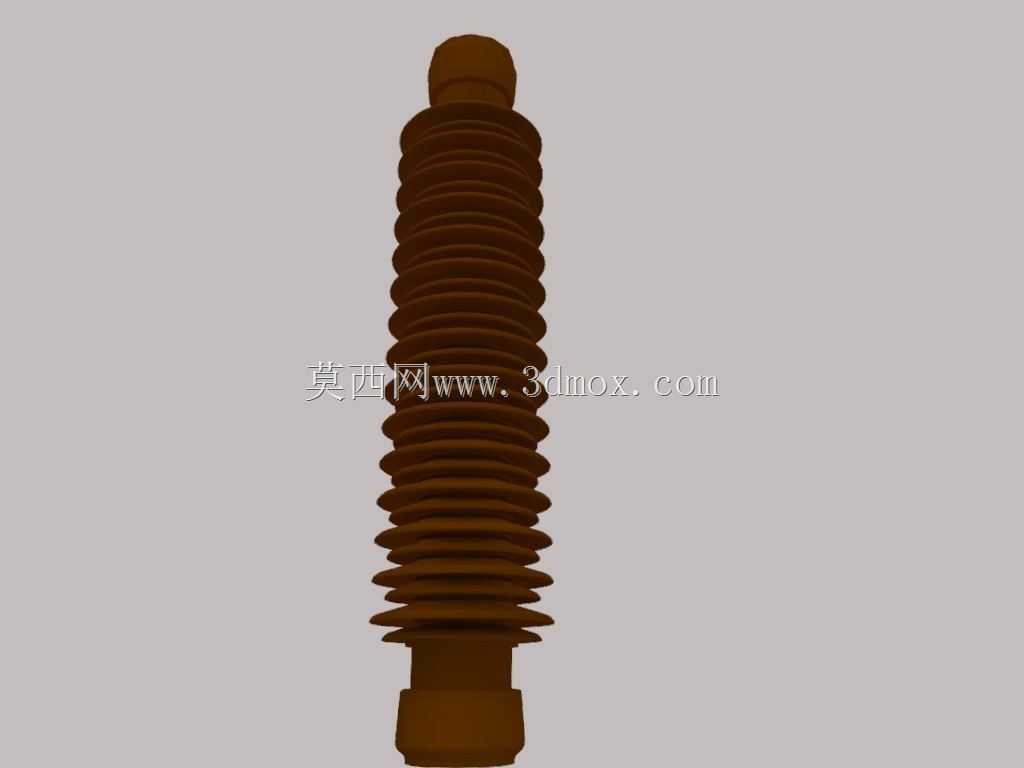

　　该部件为变压器配套的高压出线绝缘套管，主要应用于户外敞开式变电站、杆上配电变压器的高压侧出线端，承担高压带电导体与接地箱体之间的绝缘隔离、出线支撑固定的核心作用，是保障变压器高压侧外绝缘性能的关键部件。在实际工程应用中，这类套管直接暴露在户外大气环境下，需要长期耐受日晒雨淋、温湿度交变、污秽沉积等复杂工况，因此其外形采用多节伞裙堆叠的结构设计，相邻伞裙之间形成连续的阻隔间隙，能够在雨天阻断水流形成的导电通路，同时增加表面爬电距离，提升污闪、雨闪耐受能力，避免外绝缘击穿引发的接地故障。

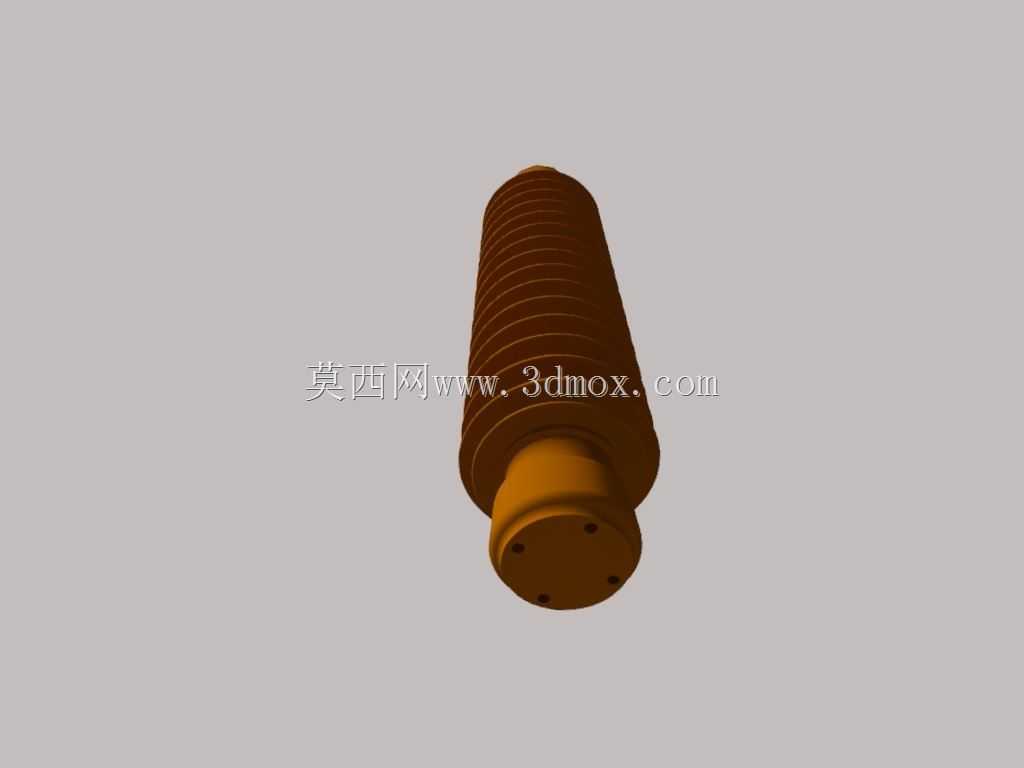

　　从设计逻辑来看，伞裙的外径、节距、伸出长度均按照对应电压等级的外绝缘要求匹配，每一片伞裙的边缘都做了圆弧过渡处理，避免电场集中导致的局部放电，套管整体为同轴回转体结构，中心预留导体穿装通道，下端设置与变压器箱体法兰匹配的安装密封面，安装时通过压紧密封垫实现箱体内部与外部环境的隔绝，防止变压器油渗漏或者外部潮气进入箱体内部。安装边界方面，套管下端安装法兰的螺栓孔分布圆直径、密封槽尺寸均适配常规中小型电力变压器的箱盖开孔尺寸，套管整体的轴向高度需要满足高压带电端对地的安全净距要求，顶部的接线端子位置预留了与高压引线连接的接触面，能够适配不同规格的设备线夹安装。

　　在结构建模过程中，需要重点还原伞裙的连续曲面特征，保证每一片伞裙的轮廓尺寸一致性，同时还原上下端安装部位的台阶、密封面、接线端结构，确保模型能够直接用于变压器整体装配干涉检查、外绝缘电场仿真分析、安装工艺模拟等场景。这类套管的伞裙数量直接对应其额定电压等级，伞裙表面的光滑度也会直接影响实际运行中的积污速率，因此建模时需要保证曲面连续无突变，还原实际产品的工艺特征。在配电线路改造、变电站设备升级的设计工作中，这类套管模型可以直接套用在对应的变压器模型上，快速完成整体设备的装配校验，核对高压侧出线与周边设备、接地构件的安全距离，避免现场安装时出现绝缘距离不足、安装干涉等问题。同时，模型还原的安装接口尺寸能够直接用于配套密封件、紧固件的选型计算，减少设计阶段的重复建模工作量，提升电力设备整体设计的效率。
