在高功率LED照明、小型电源模块这类对空间占用和散热效率都有严苛要求的应用场景里,散热结构的设计往往直接决定核心器件的工作寿命与输出稳定性,不少早期的紧凑式LED驱动配套散热件,要么因为鳍片排布过密导致风阻过高,被动对流下热量淤积在鳍片间隙无法散出,要么因为引脚设计不合理,安装后与PCB板之间的间隙过小,底部空气无法形成有效流通路径,最终导致器件结温超出额定阈值,出现光衰过快、电源转换效率跳水的问题。这款散热结构在设计之初就瞄准了这类紧凑安装场景的痛点,整体采用30毫米见方的基座轮廓,整体高度控制在10毫米,刚好适配多数小体积投光灯、嵌入式LED模组、小型电源变压器次级侧的安装空间边界,不会因为散热件突出过高影响产品的整体外壳装配,也不会因为基座尺寸过大挤占PCB板上其他贴片元件的布局空间。

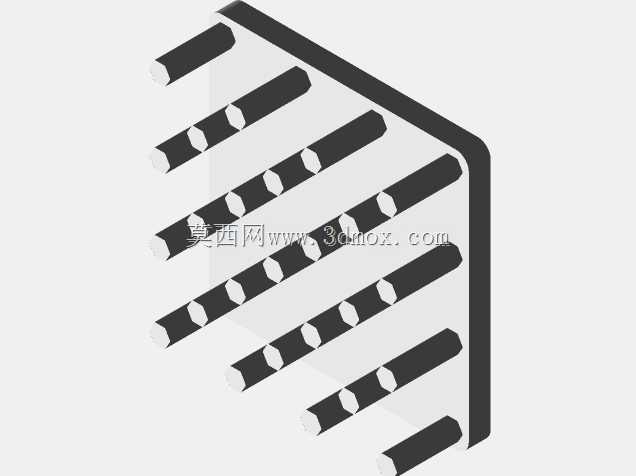

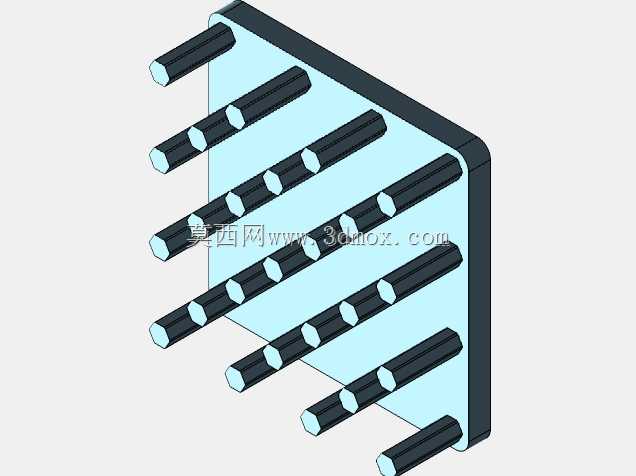

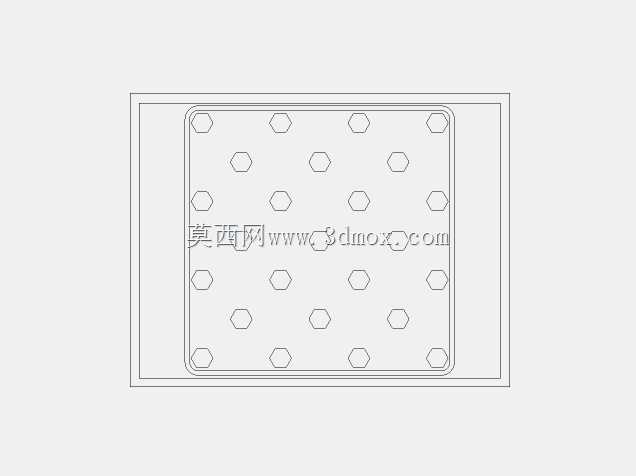

在引脚设计上,这款散热件没有采用常见的直插式圆柱引脚或者贴片式平边焊脚,而是选用了六角形的引脚结构,并且特意将引脚的排布密度设置为稀疏模式,这种设计的考量是多方面的:首先六角形引脚在波峰焊或者手工焊接时,焊锡的爬升面比圆柱引脚更均匀,焊接后的抗剪切强度更高,在设备遇到运输振动、长期冷热循环冲击时,不会出现引脚脱焊导致散热件脱落的问题;其次稀疏的引脚排布拉大了散热件基座与PCB板面之间的间隙,让空气可以从引脚之间的空隙顺畅流入鳍片区域,不管是采用被动自然对流散热,还是搭配小尺寸轴流风扇进行主动风冷,气流都可以完整穿过每一组鳍片的间隙,不会因为底部空间闭塞形成气流死区。
鳍片的排布上也没有一味追求鳍片数量来堆砌理论散热面积,而是结合30毫米见方的基座尺寸,将鳍片的厚度、鳍片间距控制在一个平衡的区间:鳍片厚度足够保证热量从基座到鳍片顶端的传导效率,不会出现鳍片根部温度高、顶端温度低的热量传导断层,鳍片之间的间距经过反复验证,在自然对流条件下不会因为边界层效应导致相邻鳍片的气流互相干扰,热空气可以顺着鳍片的延伸方向顺畅上升排出,冷空气从侧面和底部持续补充,形成稳定的散热循环。对于功率在15W以内的高功率LED模组,或者同发热量的小型电源变压器次级整流回路,这款散热件完全可以在无风扇的被动散热条件下,将核心器件的工作温度控制在额定范围内,省去了风扇带来的噪音、寿命损耗和额外供电成本,如果搭配低转速的微型风扇,其散热能力还可以进一步提升,能够覆盖更高功率的器件散热需求。
从安装适配性来看,这款散热件的基座底面平整度控制在较高的精度范围,安装时只需要在核心发热器件与散热基座之间涂覆薄薄一层导热硅脂或者贴装导热胶垫,就可以保证足够低的接触热阻,不会因为底面翘曲导致接触面积不足、热阻飙升的问题。六角形稀疏引脚的设计也兼容多数通用PCB板的安装孔位公差,哪怕PCB板的孔位存在小幅的加工偏差,六角引脚的棱边结构也可以顺利插入焊孔,不会出现圆柱引脚常见的孔位偏差下插装困难的问题,对于批量生产的组装环节来说,能够有效提升插装工序的效率,减少因为引脚对位不准导致的工件损耗。
在实际的工程选型过程中,这类小尺寸方形散热件往往容易被忽略细节设计带来的散热增益,很多设计人员在选型时只看标称的散热面积参数,忽略了引脚排布、鳍片间距、底部气流空间这些实际影响散热效率的关键因素,最终导致产品在高温环境下测试时出现热失效问题。这款散热结构的设计逻辑没有追求参数上的好看,而是从实际应用的气流路径、安装可靠性、空间适配性多个维度做了平衡,不管是用于小体积LED照明产品的散热配套,还是用于小型电源变压器、整流模块的被动散热改造,都可以在有限的安装空间内实现稳定的散热表现,其结构设计思路也可以为同类小尺寸电子散热件的开发提供参考,即在有限的尺寸边界内,优先保证气流通路的顺畅和安装连接的可靠性,比单纯堆砌散热面积更有实际工程价值。
- 全部评论(0)
- 模板大小: 961.42 KB
- 售价:5金币
- 下载次数: 26
- 系统要求: STEP / IGES,AutoCAD,STL
- 软件分类: 变压器/电感器
