Bryant664X33D手动电机控制装置结构设计

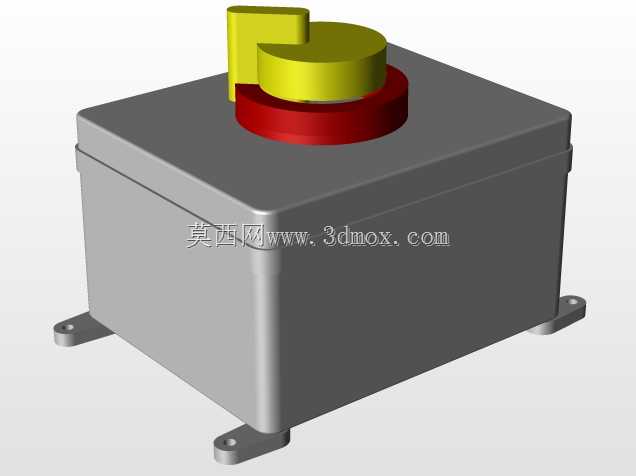

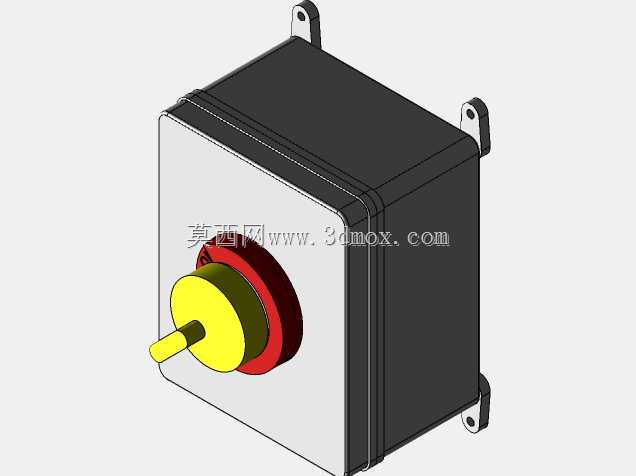

　　在工业现场的低压电机控制回路里，手动控制单元往往是设备运维、现场调试环节里最常接触的部件，这类部件不需要复杂的通讯链路，依靠机械结构与电气触点的配合，就能完成电机回路的通断、状态切换操作，在小型输送线、单机配套设备、检修旁路上的应用占比不低。这款手动电机控制器的结构设计，首先考虑的是现场安装的适配性，从三维结构来看，整体采用矩形基座加面板的组合形式，基座部分预留了标准的安装孔位，孔位间距匹配常规电控箱的安装开孔尺寸，不需要额外定制安装支架，就能直接嵌入或者壁挂固定在电控柜面板、现场操作柱上。

　　从功能实现的逻辑来看，这款控制器的手动操作机构采用了带位置反馈的机械结构，操作手柄的行程经过精准限位，每个操作档位都有清晰的卡位触感，能避免现场操作人员误触、误操作，操作力的设计也符合工业操作的人机要求，不会出现操作过沉或者档位虚位的问题。内部的触点排布在结构设计时做了分层处理，动力回路触点与控制回路触点之间设置了绝缘隔离结构，能避免大电流回路对小信号控制回路的电磁干扰，同时触点的安装基座采用耐高温的绝缘材质，在长时间带载运行的工况下，也能维持结构稳定性，不会因为触点发热出现基座变形、触点移位的问题。

　　设计过程中，对外形边界的把控也贴合工业现场的实际需求，整体厚度控制在常规电控箱的容纳范围内，不会因为部件突出过多影响箱门关闭，面板部分的标识区域做了下沉式设计，后期粘贴档位标识、回路编号的时候不会因为日常摩擦导致标识脱落。接线端的结构设计采用了压线式端子，端子的排布间距满足电气安全间隙要求，不同电压等级的接线端之间做了明显的分隔标识，现场接线的时候不需要额外做绝缘隔离处理，能提升接线效率，同时端子的压线结构经过防松设计，在设备运行产生振动的工况下，也不会出现接线松动、接触不良的问题。

　　从应用场景的适配性来看，这款控制器不仅能用于常规三相异步电机的手动启停控制，也能通过内部触点的组合，实现电机正反转的手动切换、双速电机的档位切换，在一些不需要自动控制的单机设备上，直接搭配断路器、热继电器就能组成完整的电机控制回路，不需要额外添加中间继电器等元件，能简化电控回路的设计，减少柜内元件的占用空间。外壳的防护结构设计也考虑了现场多尘、偶尔有溅水的工况，面板与基座的结合处设置了密封胶条，操作手柄的转轴位置也做了密封处理，能达到常规工业现场的防护要求，不需要额外加装防护外罩就能直接使用。

　　在结构细节上，这款控制器的所有可拆卸部件都做了防掉落设计，日常检修拆解的时候，固定螺丝不会因为完全拧出掉落进电控柜内部，减少现场检修的麻烦。内部的机械传动部件采用耐磨材质，经过长时间的操作循环也不会出现明显的磨损间隙，能维持操作手感的一致性，触点部分的压力弹簧经过疲劳寿命校核，在额定的操作次数内，触点压力都能维持在可靠接触的范围内，避免因为触点压力不足导致的接触电阻过大、触点烧蚀的问题。安装定位结构上，基座设置了定位凸台，安装的时候能快速对准电控箱的开孔，不需要反复调整位置，固定孔位采用长圆孔设计，能适配一定范围内的安装孔位偏差，降低现场安装的对位难度。
