1602字符型液晶显示模块结构设计

　　做这类模块的三维结构设计时，首先要锚定实际安装的边界约束，常规16x2液晶屏的视窗区域是固定的，金属外框的包边尺寸要贴合液晶玻璃的实际公差，预留0.1mm左右的装配间隙避免挤压玻璃导致漏液，背部的PCB安装孔位要和市面上通用的1602模块孔位完全对齐，保证选型替换时不需要修改设备面板的开孔结构。很多新手做结构设计时容易忽略屏幕正面的视窗限位，模型里的金属边框压合位置要刚好覆盖液晶玻璃的边缘密封胶区域，既不能遮挡有效显示区域，也要保证胶边完全被边框压住，避免长期使用后出现边框松动、玻璃移位的问题。屏幕下方的导电胶条接触区域要做对应的压合筋位设计，保证PCB和液晶玻璃之间的导电胶条受压均匀，不会出现局部接触不良导致的字符缺划问题。在工业控制终端、小型嵌入式检测设备、简易人机交互面板的开发场景中，16x2规格的字符型液晶始终是低成本显示方案的首选，这类显示模块不需要复杂的图形显存驱动，仅通过并行或串行接口就能实现两行、每行16个ASCII字符或自定义字符的输出，完全满足设备状态提示、参数数值显示、操作指令反馈这类基础交互需求，相比段码屏能承载更多信息，相比大尺寸彩屏又能大幅降低主控资源占用与物料成本。

　　从功能特性来看，这类字符液晶本身不带中文字库，所有显示内容都通过主控写入字符发生器的对应地址，所以结构设计不需要预留字库芯片的额外避让空间，只需要在背部PCB区域预留出对比度调节电位器、背光LED焊盘的对应空间即可，背光部分的导光板厚度要和金属外框的内部深度匹配，避免导光板顶起液晶玻璃出现显示色块不均的问题。实际设备装配时，这类屏幕大多是从面板正面嵌入，再通过背部的两个金属卡扣或者螺丝孔固定，所以模型里的边框台阶尺寸要和面板开孔的沉台匹配，保证屏幕安装后正面和面板表面齐平，不会出现凸起或者凹陷的缝隙，防止灰尘从缝隙进入设备内部。

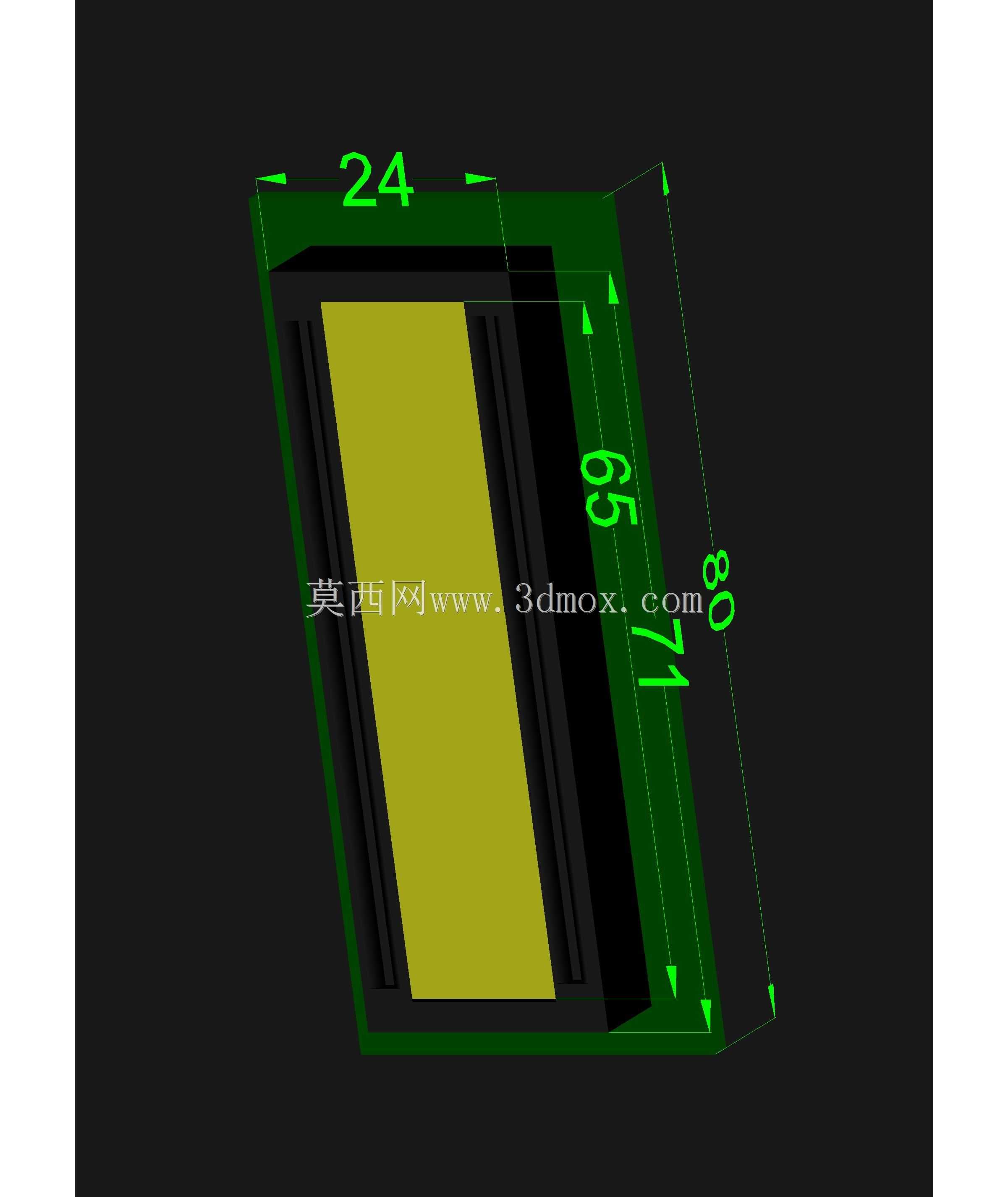

　　在做整机结构的干涉检查时，要注意屏幕背部的引脚排针高度，很多工程师选型时会选弯针或者直针的不同封装，三维模型里要预留出排针焊接后的突出空间，避免排针顶到设备内部的其他PCB或者结构件，同时也要给屏幕的FPC连接线（如果是接插版本）留出足够的弯折半径，避免线材长期弯折出现断裂。另外，屏幕的金属外框要预留接地焊片的位置，方便设备做EMC设计时将屏幕外壳接地，减少工作时的电磁干扰对显示稳定性的影响，很多低成本设备出现屏幕乱码的问题，除了软件时序的问题，很大一部分是屏幕金属边框没有可靠接地，耦合了周边电路的电磁干扰导致的。做这类标准件的三维建模时，不需要做过度的细节简化，要把安装相关的所有关键尺寸都准确还原：包括视窗的有效显示区域长宽、边框的安装孔中心距、背部PCB的突出尺寸、排针的引脚间距和伸出长度、金属卡扣的弹性形变范围，这些尺寸直接决定了结构设计时面板开孔、内部避让空间的准确性，如果模型尺寸有偏差，实际打样装配时就会出现屏幕装不进去、孔位对不齐、排针和其他零件干涉的问题。

　　对于做小型工控设备、教学实验装置、简易检测仪器的结构工程师来说，准确的16x2液晶屏三维模型能大幅减少结构评审时的干涉问题，不需要反复对照规格书核对安装尺寸，直接调用模型就能完成面板布局和内部空间规划，在选型阶段就能判断这个规格的屏幕是否符合整机的尺寸约束，避免后期开模或者打样后才发现安装空间不足的问题。另外在设计时还要考虑屏幕的观察视角，常规16x2字符屏的最佳视角是6点钟方向，也就是从屏幕斜下方观察对比度最佳，所以在做整机结构的屏幕安装角度设计时，要结合设备的实际操作高度调整屏幕的倾斜角度，保证操作人员站立或者坐姿操作时，视线刚好落在屏幕的最佳视角范围内，这个结构角度的匹配不需要修改屏幕本身的模型，但要基于准确的屏幕外形模型来做整机的倾角校核，保证安装后屏幕的显示效果达到最佳。
