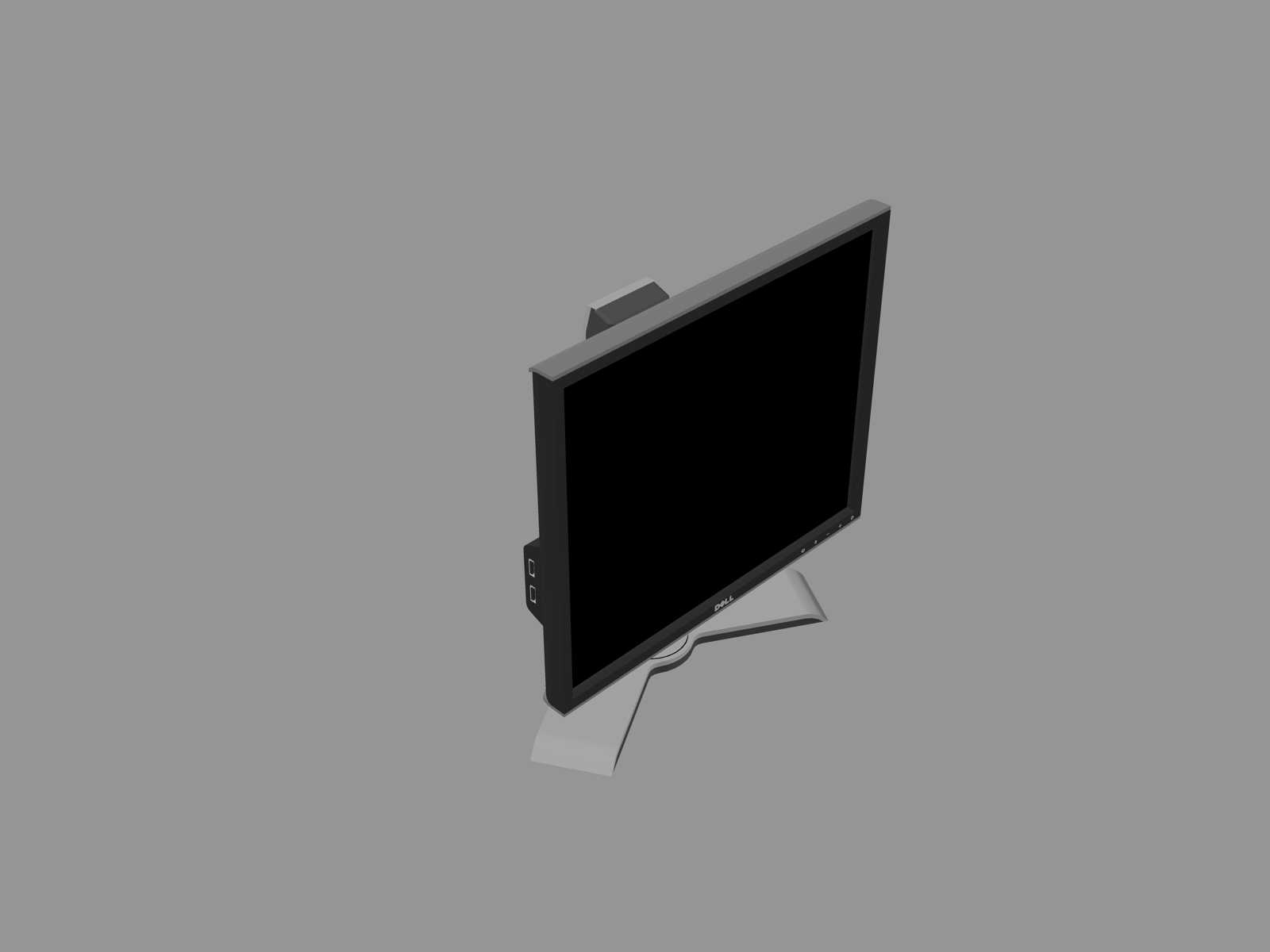

戴尔液晶显示器背部结构三维数模

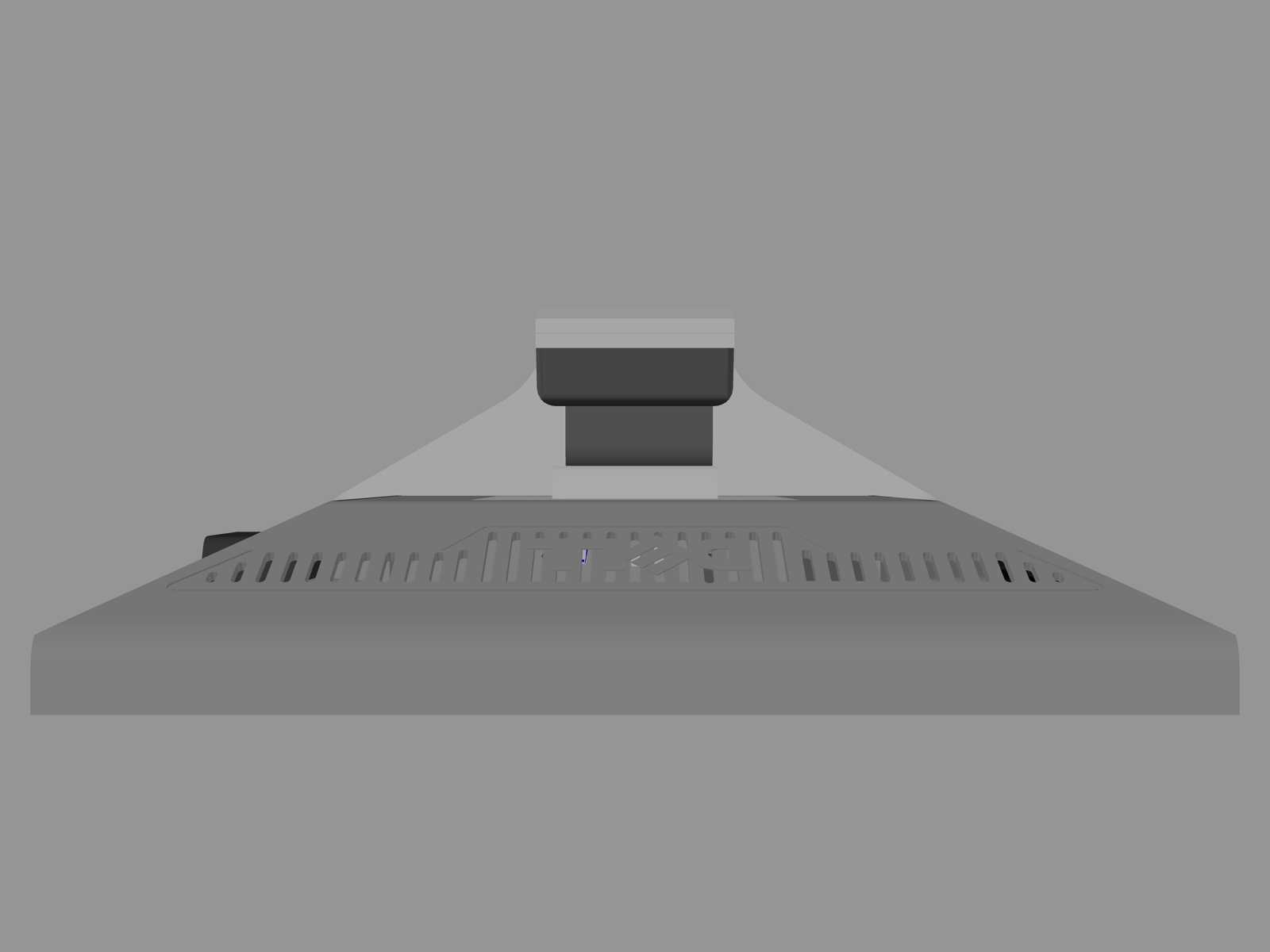

　　日常做办公工位布局、工业控制台人机工程校核时，显示终端的三维数模是装配环节里很容易被忽略但又直接影响最终使用体验的部分，很多布局方案里直接用简化方块代替显示器，最后落地时经常出现支架干涉、走线空间不足、屏幕俯仰角度达不到设计要求的问题，这个戴尔液晶显示器的数模还原了背部完整结构，刚好能填补这类布局设计里的细节缺口。从结构还原度来看，数模完整呈现了显示器背部的散热格栅布局，这类格栅的位置直接对应内部驱动板、电源板的发热区域，做密闭控制台、嵌入式安装场景的热仿真校核时，格栅的开孔位置、开孔率是边界条件设置的重要参考，要是忽略这部分结构，很容易把散热进出风路径算错，导致后期设备运行时出现积热问题。

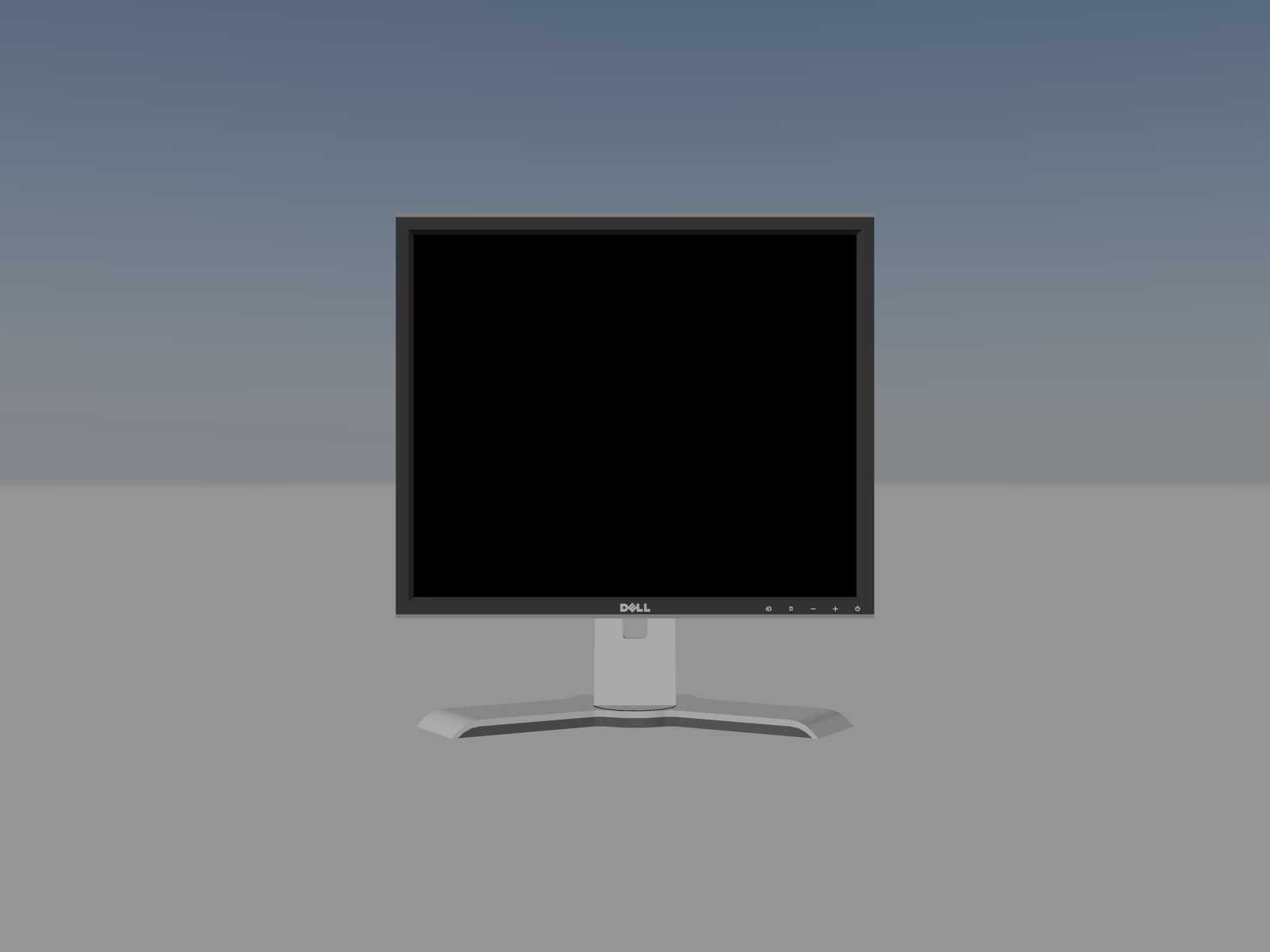

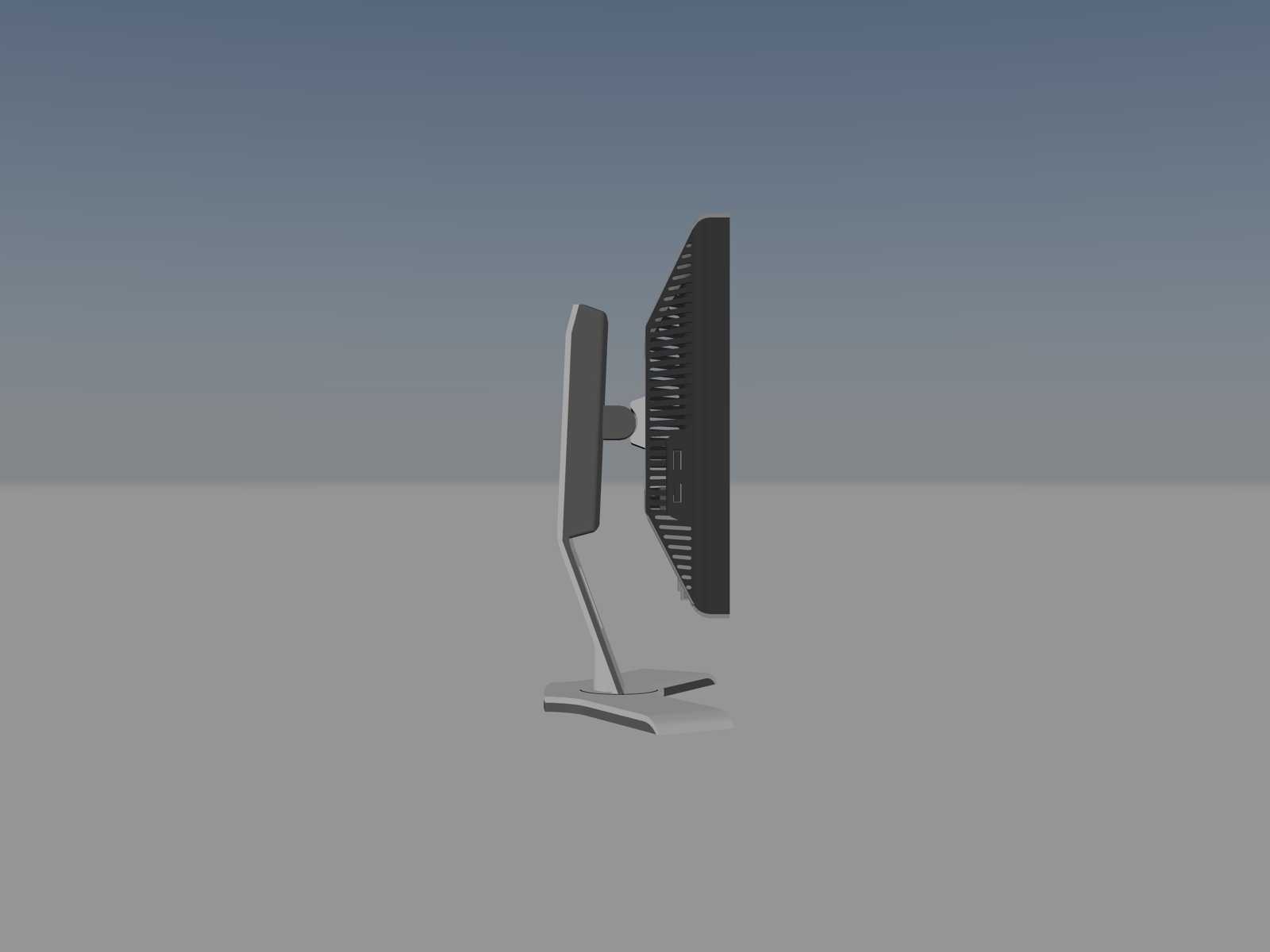

　　背部的支架连接座做了完整的结构还原，包含俯仰调节的铰接位限位结构，实际做工位装配时，这个铰接位的转动半径是必须要考虑的安装边界——很多人做支架选型时只看屏幕的长宽厚尺寸，没算俯仰调节时背部突出的最大距离，最后装上之后屏幕仰角调到最大就会顶到后方的墙面或者线槽，不得不重新调整支架安装位置，耽误施工进度。数模里屏幕下边框的控制按键区域也做了对应结构，做工业操作台的面板开孔、嵌入式安装设计时，按键的位置决定了操作预留空间的大小，要是屏幕嵌入深度过深，按键就会被面板边框挡住，操作人员没法直接触控调节，后期还要额外加延长控制模块，增加不必要的成本。从安装适配的角度看，这个数模还原了标准VESA安装孔位的相对位置，做第三方支架、壁挂架、悬臂支架的适配设计时，可以直接提取孔位坐标做配合校核，不用再反复核对实物的孔距参数，能减少前期建模的重复工作量。背部的走线槽结构也做了细节呈现，实际做桌面理线、控制台内部走线规划时，电源线、信号线的出线位置直接决定了理线架的安装点位，要是出线口位置和数模不符，很容易出现线缆弯折半径过小、接口受力过大的问题，时间长了会出现接触不良、线缆外皮破损的隐患。

　　做办公场景的人体工程学校核时，这个数模的屏幕厚度、边框宽度可以直接用来计算视距范围、屏幕中心高度，搭配座椅、工作台的数模做装配时，能直观模拟不同身高操作人员的视线角度，避免出现屏幕过高需要仰头、过低需要低头的情况，减少长期办公的颈部疲劳。做展厅展示台、监控室电视墙的布局设计时，这个数模的外轮廓尺寸可以直接用来排布屏幕间距，计算整体墙面的占用尺寸，提前预留出散热和维护的空间，不用等实物到场才发现排布过密影响散热、维护时没法拆开后盖。数模里的底座支撑结构也还原了实际的接触面积，做桌面承重校核、台面开孔设计时，底座的覆盖范围是重要的参考参数，要是台面开孔位置和底座重叠，就会导致屏幕放不平，出现晃动的问题。

　　很多做非标设备配套显示终端的设计里，经常需要把显示器集成到设备外壳上，这时候背部的凸起结构、接口位置就决定了外壳的沉台深度，要是沉台做浅了，屏幕装上去会突出外壳表面，做深了又会浪费内部安装空间，这个数模的背部细节可以直接用来提取各个位置的突出尺寸，精准设计沉台的深度和避让结构，避免出现装配干涉。另外在做设备的外观渲染方案时，完整的显示器结构比简化方块更能呈现最终的真实效果，给客户做方案汇报时，细节到位的数模能更直观展示设备的最终形态，减少沟通成本。做生产线的工位作业指导书可视化界面时，也可以用这个数模来模拟屏幕的安装位置，确认操作人员在作业位置能不能清晰看到屏幕上的指导内容，避免出现反光、视角偏差导致的操作失误。
