四引脚直插式电源变压器封装结构

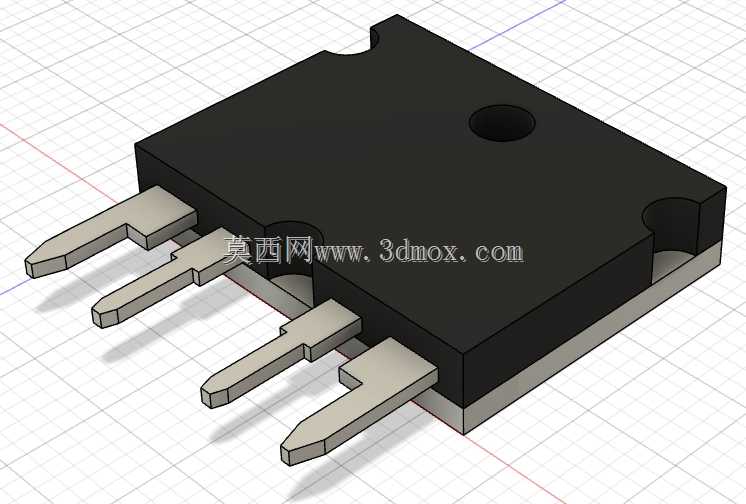

　　在板级电源电路的设计落地环节，直插式封装的电源变压器始终是小功率隔离、电压变换场景里的常用选型，这次呈现的四引脚SIP结构封装，就是针对小体积板载电源需求做的具象化结构设计。做这类元件的三维建模时，首先要考虑的是PCB布局阶段的安装匹配问题，很多新手工程师在画封装时容易忽略引脚的成型公差，导致实际焊接时出现引脚过孔对位偏移、元件本体浮高的问题，这个模型在引脚部分做了符合行业通用公差的折弯处理，每根引脚的伸出长度、折弯角度、引脚间距都严格对应常规SIP-4封装的安装规范，引脚根部与本体衔接的位置做了微小的圆角过渡，既还原了实际冲压引脚的工艺特征，也能在结构干涉检查时避免出现尖锐棱边带来的误判。

　　从实际应用场景来看，这类四引脚直插变压器常出现在小功率AC-DC辅助电源、通讯接口隔离电路、低压工控控制板上，因为是单排直插结构，在PCB上占用的横向布局空间远小于双列直插元件，适合排布在板边靠近输入接口的位置，模型里本体顶部预留的圆形凹位，是对应实际生产中固定点胶或者散热贴合的结构，很多工程师做结构校核时容易漏掉这个细节，导致后续整机装配时外壳压到元件顶面，或者点胶固定时没有足够的胶位附着面。本体侧面的缺口定位结构，是封装的极性标识位，对应PCB丝印上的一号引脚标记，建模时特意把这个缺口的深度、角度做了和实物一致的处理，避免在做装配仿真时出现元件装反的视觉误导。

　　设计思路上，这个模型没有做过度的细节简化，本体底部与PCB表面的预留间隙符合波峰焊的工艺要求，既不会因为间隙太小导致助焊剂残留无法清理，也不会因为间隙太大出现引脚焊接时受力弯折的问题。引脚的截面尺寸按照常规铜包钢直插引脚的规格设定，在做热仿真分析时，可以直接赋予对应的金属材料属性，不需要再额外调整引脚的热传导参数。本体的外壳部分采用的是阻燃工程塑料的质感还原，表面的细微磨砂特征对应实际塑封工艺的表面状态，在做产品渲染或者整机数字样机展示时，不需要再额外做表面材质的调整就能达到接近实物的视觉效果。

　　从安装边界来看，这个封装的本体宽度、长度、高度都控制在常规小功率SIP变压器的尺寸区间内，引脚的伸出长度刚好适配1.6mm标准厚度PCB的穿孔焊接要求，引脚末端的倒角处理还原了实际元件引脚的切脚工艺，在做装配动画模拟时，可以顺畅演示引脚插入过孔的全过程，不会出现棱边卡滞的视觉问题。很多时候结构工程师在做整机布局时，需要考量元件周围的安全爬电距离，这个模型的本体边缘到引脚的距离、引脚之间的间距都严格遵循安规要求的最小爬电距离设定，在做电气间隙校核时可以直接作为参考，不需要再反复核对元件规格书的尺寸参数。

　　另外，模型里本体两端的微小凸台结构，是对应实际生产中塑封模具的合模定位点，这个细节很多通用封装模型都会忽略，但在做高精度的数字孪生样机时，这些工艺特征的还原能让整个装配体的真实感大幅提升，也能在做干涉检查时提前发现周边元件与这些工艺凸台的位置冲突，避免实际打样时出现元件装配互相顶住的问题。对于刚接触板级结构设计的工程师来说，这个模型可以作为SIP类直插元件建模的参考范本，从引脚成型到本体结构，再到工艺细节的处理，都贴合实际量产元件的特征，不会出现建模尺寸与实物偏差过大导致的生产问题。
