工业管道接地系统结构施工参考图纸

　　在石化、电力、冶金等存在易燃易爆介质输送的工业厂区内，金属工艺管道的接地系统是防范静电积聚、雷电反击、电气设备漏电引燃引爆风险的核心安全设施，这套图纸完整呈现了管道接地点的典型安装结构，可直接用于现场施工放样与三维建模的结构参考。从实际工程应用来看，长距离输送的金属管道在输送流体介质过程中，会因介质与管壁摩擦持续产生静电荷，若没有可靠的接地泄放通道，电荷积聚到一定阈值就会击穿空气产生火花，在输送油气、煤粉等易燃易爆介质的场景下极易引发爆燃事故；同时厂区遭遇直击雷或感应雷时，沿金属管道传导的雷电流若没有就近泄放入地的路径，会窜入相连的仪表、泵阀等用电设备，造成设备绝缘击穿甚至人员触电风险，这套接地结构正是针对上述两类风险设计的标准化接地方案。

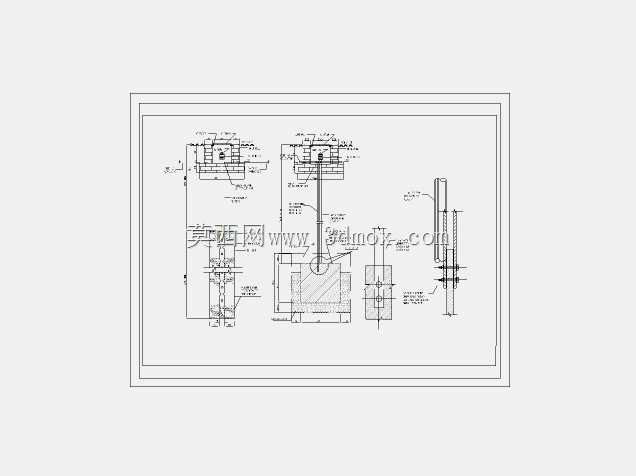

　　图纸中呈现的接地结构包含接地极、连接引线、管道卡箍三个核心部分，接地极采用垂直打入地下的热镀锌角钢结构，打入深度满足土壤散流电阻要求，顶端距离地面预留足够的连接操作空间，避免后续地面硬化后接地点被覆盖无法检测维护；连接引线采用热镀锌扁钢从接地极顶端引出，沿管道支架或地下浅槽敷设至管道接地点位，引线全程做防腐处理，搭接位置采用三面施焊的连接工艺，焊接完成后涂刷沥青漆做防腐隔绝，避免土壤腐蚀导致连接电阻升高；管道侧的连接采用定制的弧形卡箍结构，卡箍弧度与管道外径完全匹配，安装时卡箍与管道接触位置打磨去除管道表面的防腐漆、锈层，保证金属面完全贴合，卡箍紧固后再做防腐补涂，避免接触位置因氧化导致接触电阻超标。

　　从设计思路来看，这套结构充分考虑了不同管径管道的适配性，卡箍部分可根据实际管道外径调整弧形尺寸，接地极的长度可根据现场土壤电阻率调整，若土壤电阻率较高的区域，可在接地极周围添加降阻剂，或采用多根接地极并联的方式降低整体接地电阻；引线与管道的连接位置避开管道焊缝、法兰连接位置，选择管道直管段的平整位置安装，避免管道振动、热胀冷缩拉扯引线导致连接断裂，同时接地点位设置在便于后期检测的位置，每段管道的接地点间距满足规范要求，法兰、阀门等管道连接位置采用跨接导线连通，保证整个管道系统的电气连续性。

　　安装边界方面，接地极安装位置距离管道外壁的水平距离控制在合理范围，避免管道检修开挖时破坏接地结构，接地极顶端距离地面高度满足覆土要求，避免地面沉降导致接地极外露；引线敷设时避开其他工艺管线、电缆沟道，若需要穿越道路则穿镀锌钢管保护，避免车辆碾压导致引线断裂；卡箍安装时紧固力矩满足规范要求，既保证接触压力足够降低接触电阻，又避免力矩过大损伤管道外壁防腐层。整套结构的尺寸标注完整覆盖了各部件的加工尺寸、安装定位尺寸，建模时可直接提取图纸中的尺寸参数，还原各部件的装配关系，同时可根据实际项目的管道参数、土壤条件调整对应部件的规格，适配不同场景的接地需求。在实际建模过程中，需要注意接地极与土壤接触部分的散流结构简化，引线的弯折半径符合施工规范要求，卡箍与管道的配合面要完全贴合，避免出现结构干涉，同时要预留出后期接地电阻检测的操作空间，保证接地点的可拆卸检测结构符合运维要求。
