带单发射器的太阳能串结构设计

　　在分布式光伏电站、户用光伏发电系统以及小型离网太阳能供电场景中，光伏组件的串接排布与信号发射单元的集成设计，直接影响整套系统的发电效率与运行状态监测能力。这套带单发射器的太阳能串结构，正是针对小容量光伏阵列的集成化需求完成的结构设计，可适配平屋顶、坡面支架等多种安装场景，解决传统光伏串排布中信号采集单元外置带来的布线杂乱、防护等级不足的问题。

　　从实际应用场景来看，该结构可直接用于单排光伏组件的串接集成，单串排布的形式适配狭长型安装场地，比如厂房屋顶的边缘区域、农业大棚的坡面支架、户用院落的南向遮阳棚架等场景，不需要额外调整组件排布间距，就能完成发电单元与信号发射单元的整合。发射器集成在串体的端部位置，不需要额外在支架上焊接安装座，也不用单独布设信号传输线管，组件串接完成后即可同步完成监测单元的安装，大幅减少现场施工的工序步骤，降低高空作业的安装风险。

　　产品功能特性上，整套太阳能串将多块光伏板通过标准化的串接框架连成整体，框架采用轻量化的型材拼接结构，既保证单块组件的固定强度，又能让整串结构具备一定的抗形变能力，应对户外大风、积雪带来的载荷冲击。端部集成的发射器主要负责采集整串组件的发电电压、电流以及表面温度数据，通过无线信号传输到电站的监测终端，不需要在每块组件上单独布设采集线，减少线路故障点。框架的拼接节点都预留了标准的安装孔位，既可以和常规的C型钢光伏支架直接适配，也能根据现场安装角度调整固定位置，不需要对支架进行二次切割加工。

　　设计思路层面，整套结构优先考虑户外长期运行的可靠性，串接框架的边框采用等截面的型材设计，所有棱边都做了圆角钝化处理，避免安装过程中划伤组件背板或者施工人员的防护手套。发射器的安装位做了下沉式设计，发射器安装完成后上表面不超出框架的上平面，避免组件表面积灰、积雪时对发射器造成挤压，同时也减少冰雹等高空坠物直接撞击发射器的概率。串接框架的内部预留了走线槽，组件之间的连接线缆可以全部藏在槽内，线缆出口处做了橡胶护圈防护，避免长期风吹日晒导致线缆绝缘层老化破损，同时也让整串结构的外观更整洁，减少风阻带来的载荷影响。

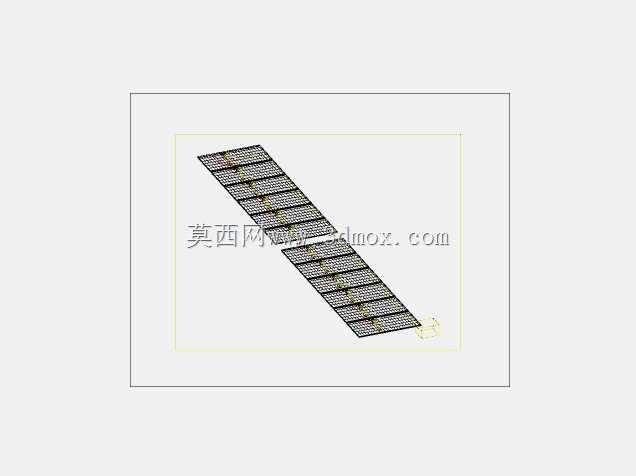

　　外形尺寸与安装边界方面，整串结构呈长条形排布，长度方向适配常规尺寸光伏组件的单排串接数量，宽度方向与单块光伏组件的宽度保持一致，不会额外占用支架的横向安装空间。安装时整串结构的底部与支架横梁的连接点均匀分布，每个连接点的固定螺栓都采用防松设计，适配户外长期震动的使用环境。发射器的安装位置距离串体端部有一定的安全距离，既不会影响组件串接时的接线操作，也能保证信号发射方向无遮挡，避免光伏板本身遮挡信号传输路径。框架的高度尺寸控制在合理范围内，不会因为框架过高导致组件底部通风不畅，影响组件的散热效率，同时也能避免组件底部被杂草、积水长期浸泡，延长组件的实际使用寿命。

　　在结构细节处理上，串接框架的每个组件固定位都设置了长条形调节孔，允许单块组件在小范围内调整安装位置，抵消支架安装时的尺寸误差，避免因为支架施工偏差导致组件安装孔对不上的问题。发射器的安装仓做了密封结构设计，配合防水胶圈可以达到户外使用的防护要求，雨天不会出现雨水渗入仓内损坏电路的情况。整串结构的重量经过优化设计，在保证结构强度的前提下尽可能减少型材用量，既降低材料成本，也减少现场安装时的吊装负重，不需要大型吊装设备，两名施工人员即可完成整串的搬运与固定作业，适配小型光伏项目的施工条件。
