导轨式安装按钮型电源变压器结构

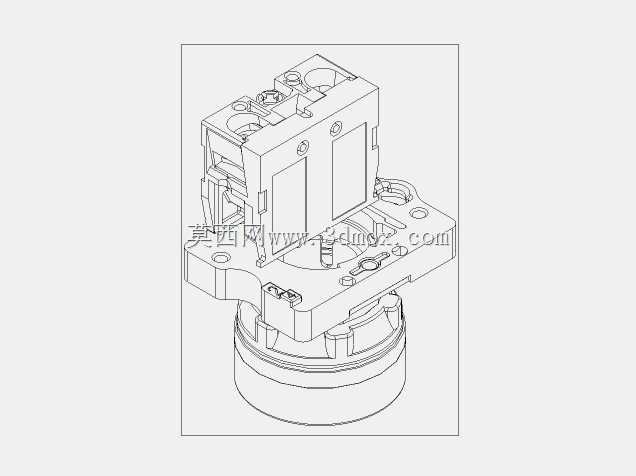

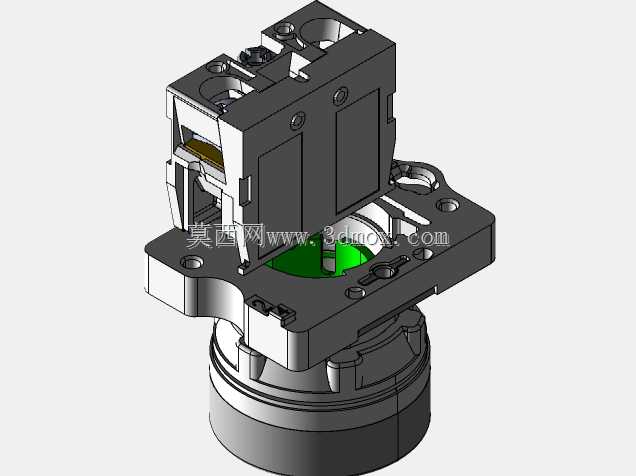

　　从结构设计来看，这款部件采用了集成化的布局思路，上部是标准导轨卡装结构，适配行业通用的35mmDIN导轨安装尺寸，安装时不需要额外打孔固定，只需要将部件上部的卡扣卡在导轨上，按压到位就能完成固定，后期维护拆卸也只需要撬动卡扣即可快速取下，适配柜内紧凑的安装空间，不会占用过多的柜内纵深位置。下部的操作端采用了和常规按钮元件一致的圆形外露结构，直径和标准22mm安装按钮匹配，可以直接嵌入控制柜面板的预留安装孔，不需要额外定制开孔尺寸，面板安装后和常规操作按钮保持一致的视觉协调性，不会出现突兀的凸起或者尺寸不匹配的缝隙。这款导轨式安装的按钮型电源变压部件，主要应用在低压工控配电回路、小型设备控制柜内部的电压转换场景，日常在自动化产线的分布式控制盒、小型机床的操作面板支路、楼宇自控的末端控制模块里都能见到这类部件的身影，它的核心作用是把回路前端输入的较高交流电压，转换为控制回路、信号指示灯回路需要的低压安全电压，同时实现输入输出侧的电气隔离，避免前端高压串入低压控制回路损坏敏感元件，也能降低操作人员触碰低压回路时的触电风险。

　　部件的内部绕组采用分层绕制的结构设计，输入输出绕组之间设置了绝缘隔离层，绕组外部包裹绝缘阻燃壳体，壳体上预留了散热缝隙，在额定负载运行时，缝隙可以形成自然对流的空气通道，带走绕组工作产生的热量，避免长期高温运行导致绝缘老化，延长部件的使用寿命。接线端子设置在部件上部的两侧，分别对应输入侧和输出侧的接线位，端子采用螺丝压接结构，适配1.5-2.5平方的多股铜芯导线，压接时不需要额外焊接，只需要将剥好绝缘层的导线插入端子孔，拧紧压接螺丝就能实现可靠的电气连接，端子之间设置了绝缘隔栏，避免接线时导线毛刺外露造成相间短路。

　　从安装边界来看，这款部件卡装在导轨上之后，上部距离柜内顶部走线槽的最小安全距离需要保留15mm以上，方便导线的弯折和接线操作，左右两侧和相邻电气元件的间距需要保留10mm以上，避免相邻元件的热量互相叠加影响散热，下部嵌入面板之后，面板后侧需要预留至少30mm的纵深空间，容纳部件的主体结构，避免和柜内其他布线、元件产生干涉。在实际选型使用时，需要根据后端负载的总功率选择对应容量的规格，这款结构的部件额定负载下的电压调整率控制在合理范围内，能够给后端的指示灯、小型继电器、微型控制模块提供稳定的电压输出，不会因为负载波动出现输出电压大幅跳变的情况。

　　壳体的卡扣结构经过反复插拔验证，卡装到位后不会因为柜内的长期振动出现松脱滑落的情况，适配工业现场存在设备振动的使用场景，比如冲压设备周边的控制柜、移动设备上的控制箱内都可以可靠固定。接线端子的压接螺丝采用防滑脱设计，拧松到最大位置时螺丝不会从端子座上脱落，避免现场接线时螺丝掉落进入柜内其他元件缝隙造成短路故障，这些细节设计都是从现场安装维护的实际痛点出发做的优化，能够减少现场施工的额外工作量，降低后期运维的故障概率。
