法兰式三通路管路耦合连接结构

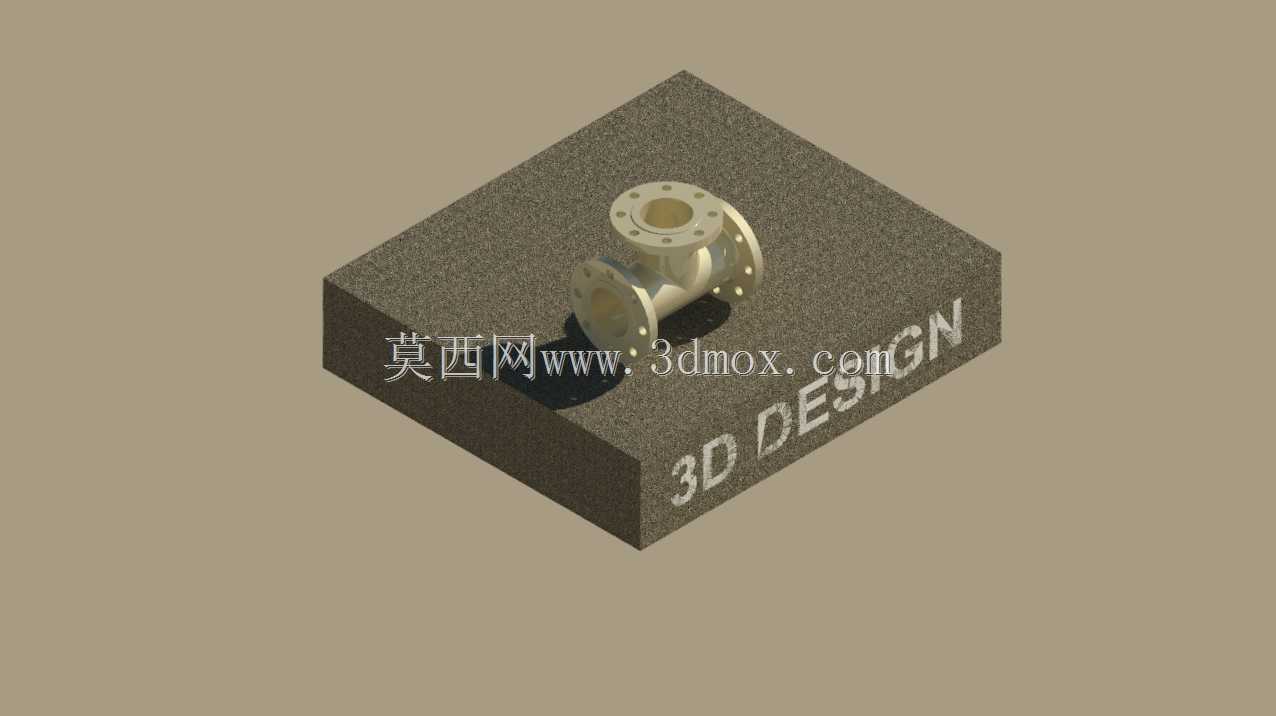

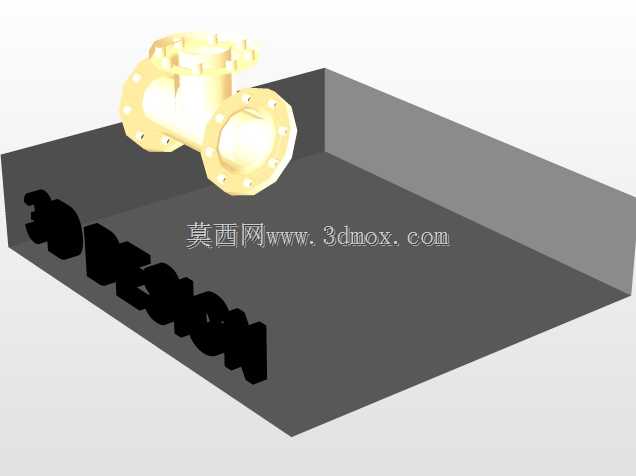

　　在石油化工、市政给排水、暖通空调、工业流体输送等诸多工程场景中，管路系统的分支汇流是极为常见的布设需求，这类需求往往需要可靠的管路转接构件来实现不同方向管路的连通，同时保障连接部位的密封性能与结构强度，避免流体输送过程中出现泄漏、压损过大等影响系统运行的问题。本次呈现的三通路管路耦合结构，正是针对这类三路管路交汇场景设计的专用连接构件，区别于普通焊接式三通，该结构采用法兰连接形式，能够在不进行现场焊接作业的前提下完成管路的对接安装，大幅降低现场施工的难度与作业周期，尤其适用于易燃易爆、不允许动火作业的施工场景，同时也方便后期管路系统的检修与部件更换，无需对整段管路进行切割破坏即可完成该构件的拆装维护。从结构设计逻辑来看，该构件主体采用等径三通的腔体构型，三个连接端均采用标准法兰盘结构，法兰盘上预设均匀分布的螺栓过孔，能够与对应通径的管路法兰实现精准匹配，安装时只需在法兰结合面加装适配压力等级的密封垫片，再通过螺栓副紧固即可完成可靠连接。腔体内部采用圆弧过渡的流道设计，避免直角转折造成的流体湍流与局部压损，能够有效降低流体输送过程中的能量损耗，同时减少流道内的介质滞留，对于输送含杂质流体、易结垢介质的管路系统而言，这种平滑过渡的流道也能降低杂质淤积堵塞的概率，提升管路系统长期运行的稳定性。

　　在安装边界的设计考量上，该构件的三个法兰端面的相对位置严格遵循正交布设原则，三个接口的轴线分别对应空间三个互相垂直的方向，能够直接适配水平、垂直方向的正交管路布设需求，无需额外加装转角接头即可完成三路管路的垂直交汇对接。法兰盘的厚度、螺栓孔的中心距与孔径均匹配对应公称压力下的法兰标准，安装时需注意预留足够的螺栓操作空间，保障法兰周边有足够的扳手作业空间来完成螺栓的紧固操作，同时构件的整体长度、宽度与高度尺寸经过优化，在保障流道通径满足流量要求的前提下，尽可能压缩整体结构体积，减少在管路布设中占用的空间，适配空间较为紧凑的管路安装场景。

　　从实际使用的功能特性来看，该三通路耦合结构除了实现三路管路的连通之外，法兰连接的形式也让它具备更好的密封冗余性，相比螺纹连接的三通构件，法兰连接的抗振动性能更强，在存在管路振动、压力波动的输送系统中，不容易出现连接松动泄漏的问题，能够适配更高压力等级的流体输送场景。在建模过程中，结构的细节处理也充分考虑了实际加工的工艺要求，法兰盘与主体腔体的连接部位设置了合理的铸造圆角，避免应力集中导致的构件开裂问题，法兰端面的密封面采用突面结构，能够适配绝大多数非金属平垫片、金属缠绕垫片的密封需求，满足不同介质、不同压力工况下的密封要求。

　　对于管路系统的设计人员而言，这类标准化的法兰三通构件能够直接纳入标准件选型库，在进行管路三维布设时直接调用，无需重新进行结构设计与强度校核，大幅提升管路系统的设计效率，同时标准化的结构也方便采购备货，降低工程的物料成本与交付周期。在实际安装作业中，需要注意三个法兰接口的对接同轴度，避免强行对接造成法兰密封面受力不均，导致运行过程中出现密封泄漏，螺栓紧固时需采用对角分次紧固的方式，保障法兰各个方位的压紧力均匀一致，让密封垫片能够均匀受压，实现可靠的密封效果。该结构的流道通径保持一致，三个接口的通径相同，适用于三路等径管路的汇流与分流场景，如果存在变径需求，也可以在法兰端外接变径接头来实现不同通径管路的对接，具备较强的场景适配性。
