户外墙面安装式防水照明灯具结构

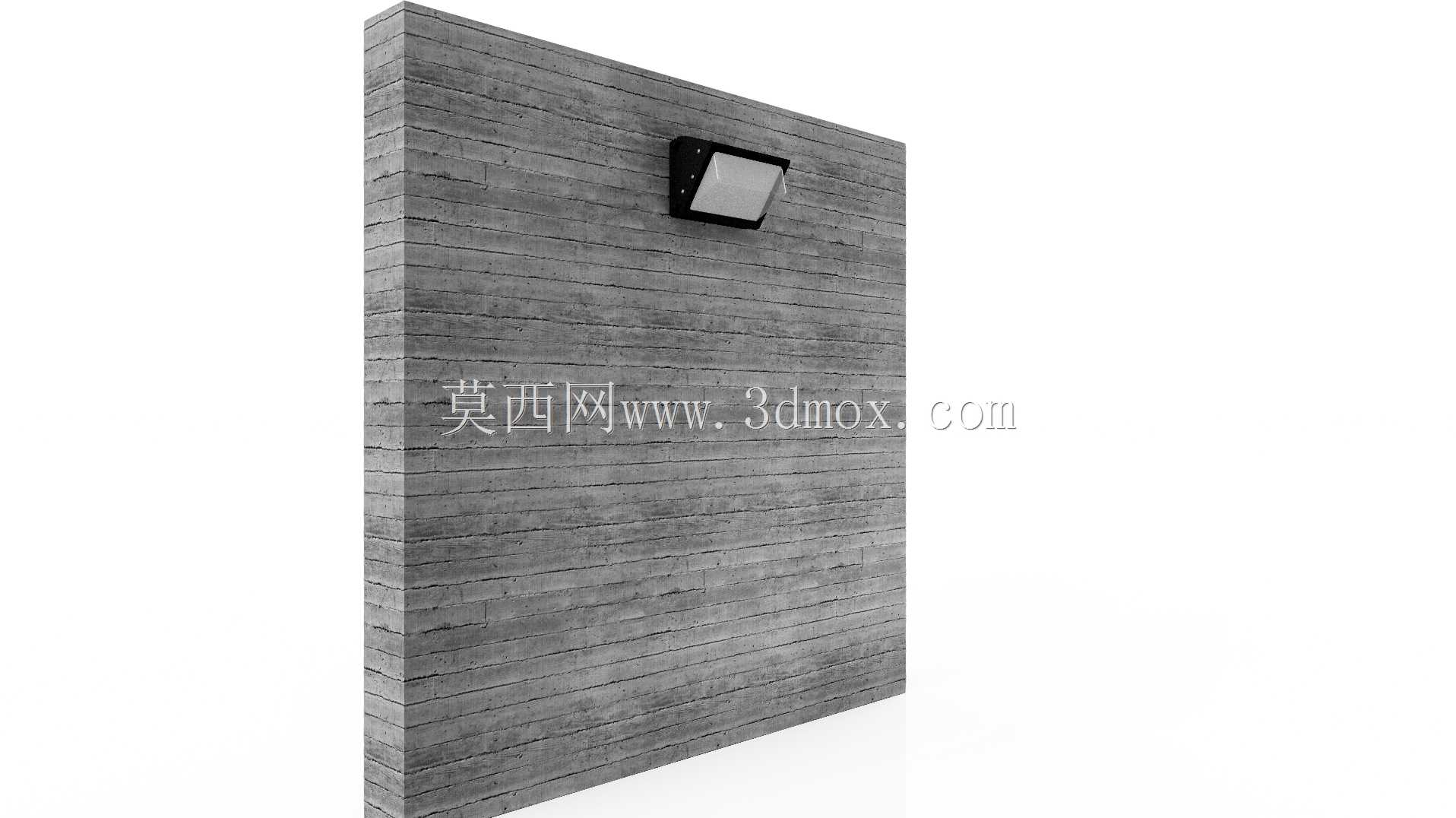

　　这款壁装照明结构的设计初衷，是解决户外建筑立面局部照明的安装适配问题，常见应用在建筑外墙步道、园区围墙、厂房外立面、地下车库出入口侧壁这类需要定向补光的场景，区别于吸顶式、吊杆式灯具，它完全依托垂直墙面完成固定，不需要额外占用地面或顶部空间，也不会因为突出墙面过多造成通行磕碰。从结构设计逻辑来看，整个灯具分为安装底座、光源腔体、透光面罩三个核心部分，安装底座采用贴墙式平板结构，背面做了整圈密封胶条的预留槽，安装时通过膨胀螺栓将底座直接固定在混凝土、砖墙或者外挂装饰板材的墙面上，胶条压缩后可以完全填充底座与墙面之间的缝隙，避免雨水顺着安装螺丝孔渗入墙体或者灯具内部，适配的墙面平整度误差可以在5mm以内，不需要额外做墙面找平处理，降低现场安装的施工要求。

　　光源腔体采用倾斜式出光角度设计，出光面与垂直墙面形成15度左右的向下倾角，光线投射后会在墙面下方形成扇形的照明区域，不会出现光线直射人眼造成的眩光问题，同时腔体外壳做了一体化的散热筋结构，和外壳一体压铸成型，不需要额外加装散热组件，光源工作产生的热量可以通过外壳直接传导到周围空气中，长时间连续工作也不会出现内部温度过高导致的光源光衰过快问题。透光面罩采用钢化玻璃材质，边缘做了45度倒角处理，和腔体前端的密封槽配合，通过卡扣加密封胶圈的方式固定，面罩表面做了磨砂漫反射处理，既可以保证光线透出的均匀度，也能避免户外环境下的飞石、沙尘撞击造成面罩破损，日常维护只需要撬开卡扣就可以更换面罩或者内部光源，不需要把整个底座从墙面上拆下来，后期运维的操作难度很低。

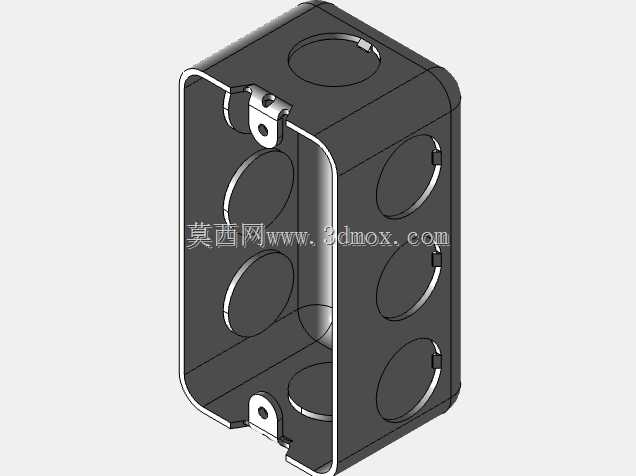

　　安装边界方面，整个灯具突出墙面的厚度控制在80mm以内，横向宽度180mm，竖向高度120mm，安装孔位采用上下两个长圆孔设计，孔位中心距为90mm，现场安装时可以根据墙面预埋的接线盒位置微调上下安装位置，不需要重新在墙面上打孔，适配市面上绝大多数标准的86型户外防水接线盒，接线完成后接线盒可以完全隐藏在灯具底座后方，不会外露影响外观。外壳的边角全部做了R3的圆角处理，没有尖锐的棱角，即使安装在人员通行高度较低的位置，也不会因为意外磕碰造成人员受伤。固定装置的设计考虑了不同墙面材质的适配，除了标配的膨胀螺栓适配混凝土、砖墙结构，也预留了自攻螺丝的安装位，可以直接固定在木质墙板、金属外挂板这类轻质墙面上，不需要额外制作安装转接件。

　　灯具的出线孔设计在底座的下方，采用防水格兰头锁紧出线电缆，电缆从下方接入可以避免雨水顺着电缆流进灯具内部，格兰头的适配电缆外径范围在6mm到10mm之间，可以兼容不同线径的户外供电电缆。从实际使用的场景适配来看，这款结构可以满足IP65的防护等级要求，完全可以应对露天环境下的暴雨、扬尘、高低温变化，不需要额外加装防雨罩，在零下20度到零上60度的环境温度范围内都可以正常工作，外壳表面采用户外塑粉喷涂工艺，紫外线长期照射也不会出现褪色、掉漆的问题，适合长期在户外环境下使用。设计过程中特意做了整体的重心配平，整个灯具的重心完全落在安装底座的中心位置，长期使用不会因为自重导致底座变形或者安装松动，固定螺丝的受力均匀，不会出现单颗螺丝受力过大造成的断裂问题。和同类型的壁装灯具相比，这款结构没有多余的装饰性部件，所有结构设计都围绕安装便捷性、使用可靠性、维护便捷性三个核心点展开，没有为了外观造型牺牲结构的实用性，不管是民用建筑的外墙照明，还是工业厂区的步道照明，都可以直接选用，不需要做额外的结构修改。
