桌面型电源变压器外壳结构三维设计

　　这款桌面式电源变压器的外壳结构设计，首先要适配小功率工频电源变换场景的安装需求，这类设备常被布置在实验室测试台、小型工控机柜操作台、桌面型电子设备供电工位，不需要像工业级大功率变压器那样做落地式承重结构，整体外形控制在桌面设备的常规尺寸区间，长宽比例接近3:2，高度控制在150mm以内，放置在台面上不会遮挡后方的操作视线，底部预留的四个安装支脚高度为8mm，既可以保证底部空气流通间隙，也能适配台面常见的走线槽高度，避免设备直接压在台面上的连接线缆上。

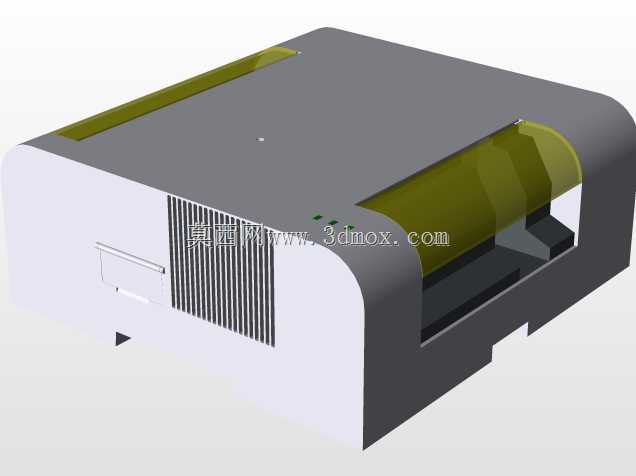

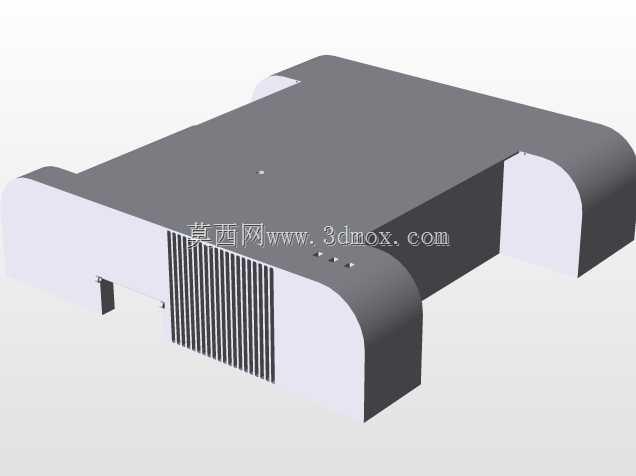

　　从功能特性来看，外壳采用前后分舱的结构逻辑，前半部分为绕组与铁芯的安装舱，后半部分为接线与散热风道舱，侧面布置的竖向格栅散热孔，开孔方向顺着设备内部自然对流的风向设置，冷空气从底部支脚间隙进入设备内部，带走绕组工作产生的热量后从侧面格栅排出，不需要额外加装散热风扇就能满足小功率变压器长时间连续工作的散热需求，格栅的开孔宽度控制在3mm以内，既保证通风面积，也能防止日常使用中手指或者细小金属杂物误伸入设备内部触碰带电部件，满足基础的电气防护要求。顶部设置的半透明黄绿色观察窗，采用圆弧过渡的包边结构，一方面可以不用拆开外壳就观察内部绕组的外观状态、接线端子的紧固情况，另一方面圆弧包边可以消除钣金外壳的锐边，避免操作人员在挪动设备时被划伤，观察窗采用卡扣式固定结构，后期维护时不需要完全拆解上盖，就能快速打开观察窗做内部的简单检查。

　　设计过程中优先考虑了钣金加工的工艺可行性，外壳主体采用1.2mm厚的冷轧钢板折弯成型，所有折弯边都预留了足够的折弯避空位，相邻板件之间采用自攻螺丝连接，不需要复杂的焊接工序，小批量生产时的加工成本更低，前侧设置的内嵌式拉手，拉手凹陷深度为12mm，刚好可以容纳成年人的手指发力，挪动设备时不需要额外抓握设备边缘，避免侧面格栅的开孔边缘刮手。设备前侧的边角做了R30的大圆弧过渡，相比直角边角，在桌面场景下即使人员误磕碰也不会造成严重的磕碰伤，更适合人员频繁活动的桌面操作环境。

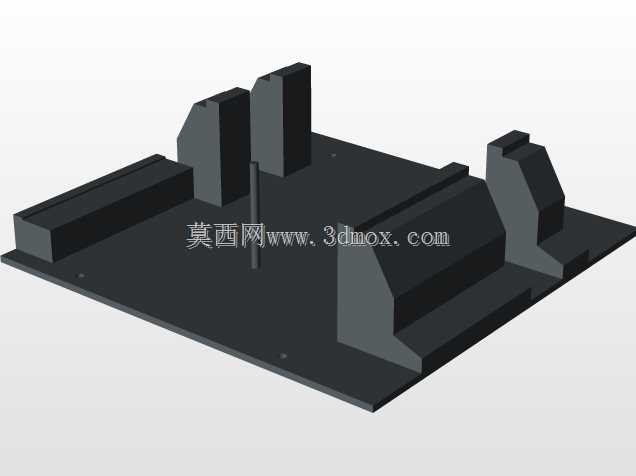

　　安装边界方面，外壳内部预留的绕组安装空间，适配额定功率500W以内的EI型铁芯变压器，安装孔位按照常规变压器的底脚尺寸做了通用化设计，不需要额外做转接板就能直接固定市面上多数同规格的标准变压器成品，接线端的布置位置靠近设备后侧的出线口，外接输入输出线缆时可以直接从后侧预留的穿线孔引出，线缆不会在台面上杂乱缠绕，穿线孔位置预留了橡胶护线圈的安装槽，装配时套上橡胶护线圈就能避免线缆被钣金锐边割破绝缘层。外壳表面采用灰白双色的喷塑处理，灰色部分为上盖与侧围的主要区域，耐脏性更好，日常使用中不容易留下明显的指纹与污渍，白色部分为前侧操作区域，和周边的桌面办公设备视觉风格更统一，不会显得过于突兀。

　　结构设计上还做了对应的电磁屏蔽考量，钣金外壳的所有连接位置都做了导通接触设计，装配完成后整个外壳可以形成连续的导电屏蔽层，能够有效降低变压器工作时产生的漏磁对外围桌面电子设备的电磁干扰，避免影响旁边放置的测试仪器、显示设备的正常工作。底部的支脚采用防滑橡胶材质，放置在光滑的实验台面上不会轻易滑动，即使不小心碰到连接线也不容易把设备带落台面。整个外壳的拆分件数量控制在5件以内，分别是上盖、前围板、后围板、底板、观察窗，装配时的工序简单，不需要复杂的工装夹具就能完成整机组装，后期维护拆解时也只需要拧下底部的6颗固定螺丝就能拆开上盖，对内部的变压器、接线端子做检修更换，日常维护的门槛很低。
