123kV西门子罐式SF6断路器简化结构

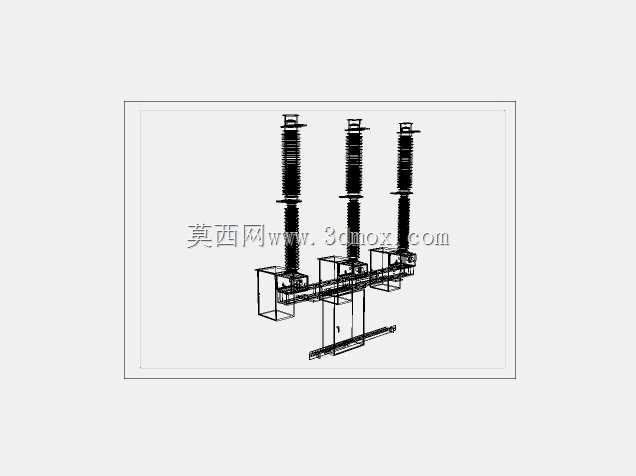

　　在110kV电压等级的城网变电站、户外敞开式配电装置布置场景中，罐式断路器的应用占比正逐年提升，这类设备将灭弧室封装在接地金属罐体内，外绝缘配合套管实现带电部分与接地架构的绝缘隔离，相比支柱式断路器，其抗震性能更优，重心更低，尤其适合高海拔、地震烈度较高的区域电网布设，也能适配紧凑化的站区布局需求，减少设备间的安全净距占用。本次呈现的是西门子3AP1FE系列罐式断路器的简化结构模型，建模过程中优先还原了设备的核心传动逻辑与外部安装接口，省略了内部非核心的细碎密封件、紧固件细节，方便设计人员在做变电站总平布置、设备基础匹配、母线连接校验时快速调用，不需要加载过于冗余的模型细节拖慢设计软件运行效率。

　　从设备功能逻辑来看，该型断路器采用每极独立的弹簧操动机构，三极共用一个集成控制柜，实现分合闸动作的同步控制，弹簧操动机构不需要外接大功率的液压或气动气源，仅靠站用低压交流电源即可完成储能，日常运维的工作量更小，也不存在液压油泄漏、气动管路漏气这类常见故障隐患，适合无人值守变电站的长期运行要求。灭弧室采用SF6气体作为灭弧与绝缘介质，在开断短路电流时，依靠压气式灭弧结构产生的高速SF6气流吹灭电弧，能够可靠开断40kA级别的短路电流，满足123kV电压等级电网的短路开断需求。

　　从设计还原的角度，模型重点保留了三相极柱的相对位置关系，每极顶部的出线套管倾斜角度与实际设备一致，套管端部的接线端子板安装孔位按照标准接口尺寸还原，方便设计人员对接母线金具、架空线引线的安装位置校核。底部的安装框架采用型钢焊接结构，模型还原了框架上的基础安装孔位分布，孔距尺寸与实际设备的安装底座匹配，在做变电站设备基础预埋件设计时，可以直接提取孔位坐标做预留，不需要反复核对设备样本的尺寸参数。操动机构柜布置在极柱侧下方，模型保留了柜体的外形轮廓与柜门的操作空间预留，方便设计人员校验站区巡检通道的宽度是否满足操作要求，避免后期设备安装后柜门开启与周边架构产生干涉。

　　在建模思路上，没有追求全细节的零件级还原，而是将同功能的部件做了布尔合并，比如套管的伞裙结构只保留了整体外形轮廓，没有逐片还原伞裙的细节，弹簧机构的内部齿轮、锁扣结构做了简化包裹，仅保留机构箱的外部尺寸与安装接口，这样处理后的模型数据量更小，在做整体站区三维布置时，旋转、缩放、装配的响应速度更快，不会因为单个设备模型面数过多导致整体装配卡顿。从安装边界来看，该型断路器三相极柱的中心距严格按照123kV电压等级的相间安全距离设置，带电部分对接地架构的最小空气间隙满足国标要求，模型中预留了相间连杆的安装空间，三极之间的传动连杆位置与实际设备一致，在做相邻设备比如电流互感器、隔离开关的连锁机构配合时，可以直接参考连杆的运动轨迹做干涉校验。设备底部的接地端子位置也在模型上做了标识，方便电气设计人员做接地引下线的路径规划，避免接地引线与设备底座、基础预埋件产生位置冲突。另外，模型还原了断路器的分合闸位置指示装置的外部轮廓，在做站区可视化运维建模时，可以直接在对应位置添加状态指示的交互逻辑，不需要额外调整位置。对于做高压开关设备二次设计的人员来说，该简化模型可以快速导入到配电装置的整体装配中，核对二次电缆沟的出线位置是否与机构箱的电缆接口对齐，提前预判电缆敷设的转弯半径是否满足要求，减少施工阶段的设计变更。
