工业立式气体热发生装置结构设计

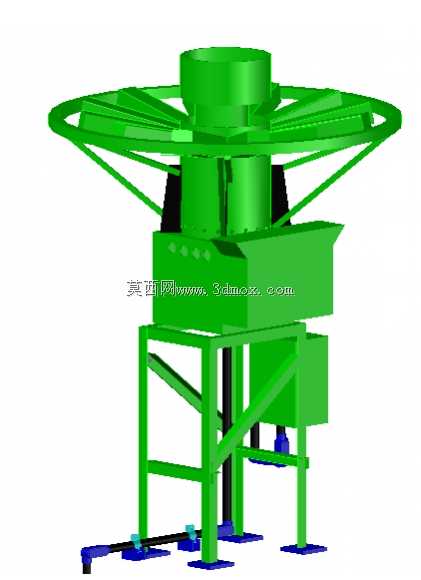

　　在工业热力供应、热电联产试验、小型分布式热源搭建场景中，这类立式气体热发生装置是核心的热力输出单元，区别于常规燃煤、电加热直热式设备，该结构通过上部环形布风结构与中部反应腔体的配合，实现气体介质的均匀受热与稳定输出，可适配中小规模的工艺热风供应、低品位热能回收试验、小型热电转换系统的热源端配套需求。从结构布局来看，设备采用方管焊接成型的框架式支撑底座，四根主支撑腿底部设置带调平功能的脚垫安装位，可直接固定在混凝土基础或钢制设备平台上，安装边界预留了底部管路排布空间，进料与介质输出接口分别设置在中部腔体侧方与顶部中心位置，现场对接时无需额外做大幅结构改动。

　　上部的环形轮辐式结构为布风与余热回收集成段，多根斜向支撑筋将环形外圈与中部筒体连接为整体，既保证了大直径环形结构的结构刚度，避免高温工况下的结构形变，又在环形腔体内预留了介质流道，可实现进气的预加热，提升整体热效率。中部的双层筒体结构为核心热反应段，内层采用耐高温材质设计，外层预留保温层填充空间，侧方开设的检修口可直接观察内部燃烧或换热状态，日常维护无需拆解整体结构。下部框架侧面挂载的控制箱体集成了温度检测、介质流量调节的安装位，可直接适配常规工业控制信号接入，无需额外增设外置控制柜。

　　设计过程中优先考虑了现场安装的容错性，所有支撑腿的安装孔位均设置了长圆孔调节余量，可抵消基础施工的尺寸误差，设备整体重心落在支撑框架中心区域，吊装时仅需在顶部环形结构处设置四个对称吊点即可完成整体转运，无需制作专用吊具。从实际应用角度出发，该结构可适配多种气体燃料或工艺废气的燃烧换热场景，上部环形结构的流道设计可根据输出温度需求调整流道截面积，匹配不同风量下的换热效率，框架式结构相比封闭式壳体减重约40%，同时提升了设备的自然散热能力，降低了外置散热附件的配置需求。在结构细节处理上，所有筒体连接位置均采用法兰连接结构，密封面预留了耐高温密封件的安装槽，可避免高温介质泄漏，斜向支撑筋的排布角度经过受力优化，可同时承受竖直方向的设备自重与水平方向的风载、管路震动载荷，在户外场景安装时也能保证结构稳定性。底部的管路排布空间预留了150mm的操作间隙，可方便对接阀门、温度传感器等外接附件，侧方进料口的高度设置符合常规人工操作或自动送料机构的对接高度，无需额外搭建操作平台。

　　对于三维建模从业者而言，该模型完整还原了从支撑框架到核心换热腔体、布风结构的所有细节，所有焊接位置、法兰连接位、安装孔位均按照实际工程尺寸建模，可直接用于设备布局仿真、安装干涉检查、结构受力分析等场景，建模过程中对薄壁筒体、型材框架的建模逻辑做了优化，所有特征均保留参数化编辑能力，可根据实际项目的处理量、输出温度需求调整筒体直径、支撑框架高度、环形结构半径等核心参数，快速衍生出不同规格的同类型设备模型。
