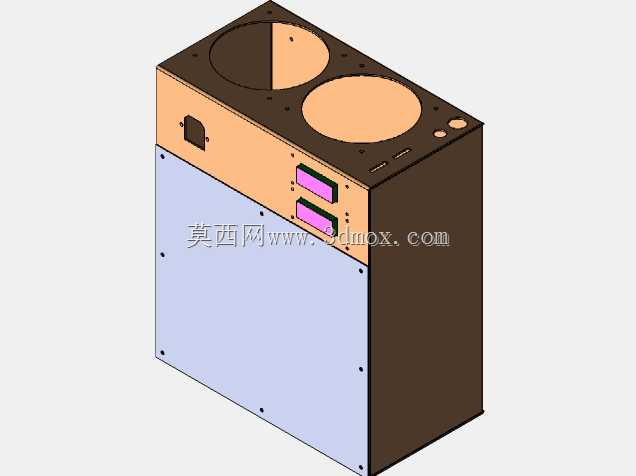

这款壳体结构主要面向小功率电源变压器的集成安装场景,常见于工业控制柜内部、小型机电设备的供电模块集成、实验室测试台架的供电单元布设等场景,核心作用是为内置的环形变压器铁芯与绕组提供物理防护,同时规整接线路径,避免变压器运行过程中与周边线路、结构件发生干涉,也能减少外界粉尘、金属碎屑落到绕组表面引发绝缘风险。从结构设计来看,壳体采用分体式拼接结构,下部为浅蓝涂装的主安装腔体,深度刚好适配常规环形变压器的叠装高度,腔体侧壁预留了多组均匀分布的安装孔位,既可以通过螺栓从侧部将壳体固定在设备安装板上,也能从孔位穿入固定件完成内置变压器的锁紧固定,避免设备运行过程中变压器因振动产生位移。

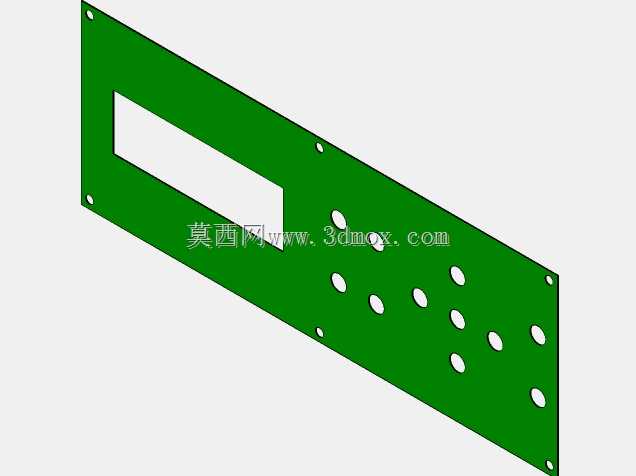

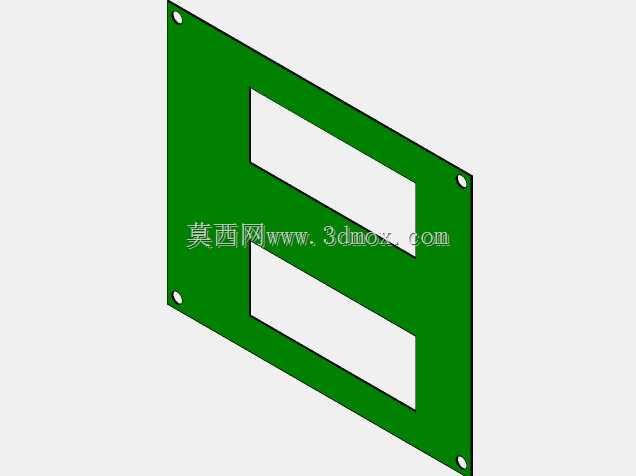

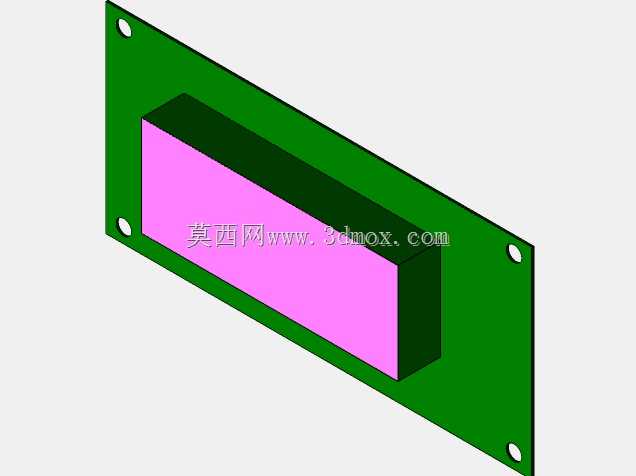

上部为浅橙色的功能面板区域,面板上预留了两个大尺寸圆形开孔,对应内置双环形变压器的顶部散热与绕组引出端避让,开孔边缘做了卷边处理,避免安装维护时割伤接线绝缘层;面板侧部设置了两个并排的矩形接口安装位,可直接嵌入安装接线端子排或者电源输出插座,接口位周边预留了螺丝固定孔,适配市面上常规规格的工业接线端子,无需额外打孔改造即可完成接线组件的装配。面板上还预留了多组小型椭圆开孔与圆形定位孔,椭圆孔用于电源状态指示灯的嵌入安装,方便运维人员直观判断变压器供电状态,小圆孔则用于壳体上下部分的拼接锁紧,装配时只需对准孔位拧入紧固件即可完成整机组装,不需要复杂的工装辅助。
从安装边界来看,壳体整体为规整的长方体构型,边角做了小尺寸倒角处理,没有外凸的突兀结构,在控制柜内排布时可以紧贴相邻的电气元件安装,最大化利用柜内安装空间;下部腔体的底板预留了变压器固定的螺纹孔位,孔位间距适配市面上主流的100W-300W环形变压器的安装尺寸,不需要额外制作转接板即可直接固定变压器本体。设计过程中充分考虑了电气安全间隙,接口安装位与内部变压器绕组的距离满足低压电气设备的安全爬电距离要求,避免高压端与壳体之间发生击穿风险;上部面板的圆形开孔没有完全覆盖变压器顶部,留出了足够的空气流通间隙,变压器运行产生的热量可以通过开孔自然散出,不需要额外加装散热风扇即可满足长期运行的温升要求,适合连续运行的工业供电场景。
壳体的侧壁没有开设大面积通风孔,可阻挡大部分直径较大的金属碎屑与粉尘进入壳体内部,适配机加工车间、自动化生产线等现场环境相对复杂的安装场景,减少日常维护的清理频次。接线接口设置在壳体侧部的操作面,安装完成后所有接线操作都可以在设备正面完成,不需要拆开整个壳体即可完成线路的插拔与紧固,后期运维排查故障时效率更高。两个圆形开孔的直径做了差异化设计,可适配两个不同功率等级的环形变压器叠装或者并排安装,满足双路输出电源的集成需求,用户可以根据实际供电需求选配不同功率的变压器组件,不需要更换外壳即可完成配置调整。
