1200A大电流塑壳断路器三维结构

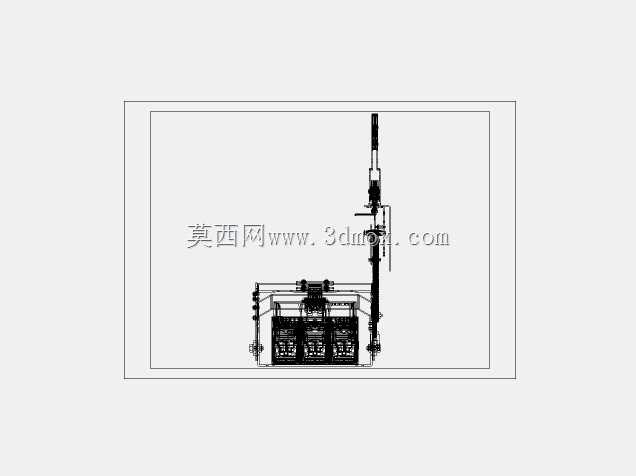

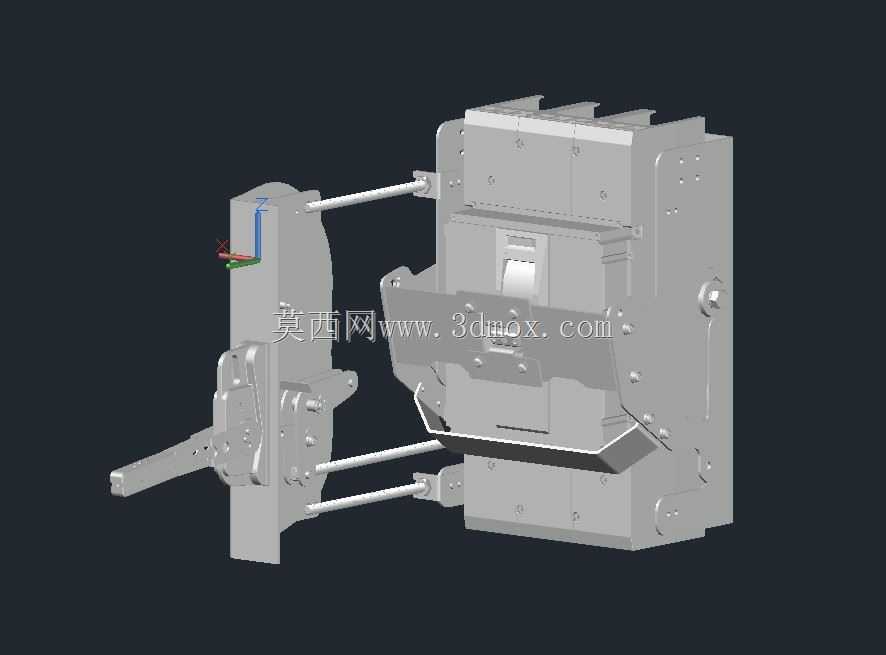

　　在低压配电系统的进线侧、大容量负载馈出回路中，1200A规格的塑壳断路器是承担过载、短路、欠压保护的核心执行元件，这类器件常见于工业厂房主进线柜、数据中心UPS输出配电、大型商业综合体低压配电室等场景，需要在额定工况下长期承载大电流，同时在回路出现故障时毫秒级完成分断，避免故障范围扩大。从三维结构的呈现来看，这款断路器采用模块化堆叠设计，主体分为触头灭弧舱、操作机构、脱扣单元、外接操作延伸组件几个部分，其中垂直向上延伸的长杆结构是柜外操作联动杆，用于在配电柜柜门关闭状态下，通过柜门外置手柄实现断路器的分合闸操作，避免操作人员直接接触柜内带电部件，满足高压柜、大容量进线柜的安全操作规范要求。

　　设计过程中首先要考虑的是载流部件的温升控制，1200A额定电流下，进出线母排的接触电阻、触头接触压力直接决定长期运行的温升水平，三维建模时需要严格匹配母排的搭接面尺寸、螺栓孔位分布，保证安装时母排与断路器接线端的贴合面积符合载流要求，避免局部过热引发绝缘老化。操作机构的传动路径在模型中做了完整还原，从柜外操作杆的输入端到内部触头的动作端，连杆的铰接点位置、行程配比都经过反复校核，保证操作力在合理区间，不会出现操作卡滞、分合闸不到位的情况，同时机构的脱扣触发位置与热磁脱扣单元的动作行程精准匹配，当回路电流超过过载阈值、或是出现短路大电流时，脱扣器能够快速触发机构解锁，带动动触头快速拉开，配合灭弧栅片完成电弧分割熄灭。

　　安装边界方面，这款断路器采用底部螺栓固定的安装方式，三维模型中预留的安装孔位间距、进出线端的接线空间都符合低压成套开关设备的配套尺寸要求，垂直延伸的操作杆长度可根据配电柜的柜深、柜门安装位置做适配调整，建模时保留了操作杆的分段连接结构，方便设计人员根据实际柜体尺寸调整伸出长度，避免出现操作手柄与柜门干涉、操作行程不足的问题。在配电柜体的三维布局设计中，这类大电流塑壳断路器的占位尺寸直接影响母排的走向规划、柜内分隔板的开孔位置，模型完整还原了断路器本体的外形轮廓、接线端子的高度、操作机构的突出尺寸，能够直接导入成套柜的装配模型中做干涉检查，提前排查母排与柜体结构件、二次线走线槽的空间冲突，减少现场安装时的整改工作量。

　　灭弧舱的结构在模型中做了细节呈现，栅片的排列角度、出气口的位置都经过优化，分断故障电流时，电弧在电动力作用下被拉入栅片分割成短弧，快速冷却熄灭，同时高温电离气体从出气口定向排出，不会对柜内其他元件造成绝缘损伤。脱扣单元的安装位置位于断路器本体的前部，方便后期运维时调整过载保护定值，不需要拆卸断路器主体即可完成参数整定，适配不同负载回路的保护需求。对于成套设备的结构设计人员来说，这类精准的三维模型能够直接用于柜体的母排设计、安装板开孔、操作机构联动校验，不需要反复测绘实物尺寸，大幅缩短低压配电柜的设计周期，同时能够在设计阶段验证操作力矩、分合闸行程等关键参数，避免后期样机试制时出现机构卡滞、绝缘距离不足等问题。
