集成式电气控制安装面板结构设计

　　在工业现场的低压配电、小型设备控制回路搭建场景里，这类集成式电气安装面板是承载核心电控元件的基础载体，区别于传统零散安装的配电结构，它将元件安装位、布线空间、散热通道做了一体化整合，不需要额外搭配大量安装辅件就能完成核心控制单元的组装。从实际使用角度看，这类面板主要嵌入小型壁挂式电控箱、设备侧置控制仓内部，用来固定PLC控制模块、接线端子排、小型断路器、信号转接模块这类常用工控元件，常见于小型生产线工位控制、单机设备电控改造、非标自动化设备的分布式控制节点搭建场景，能够大幅缩减现场布线的工时，同时降低后期运维时线路排查的难度。

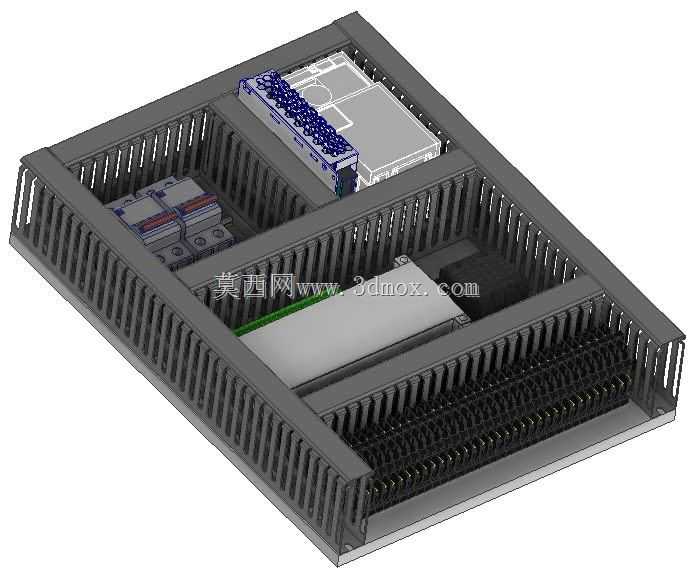

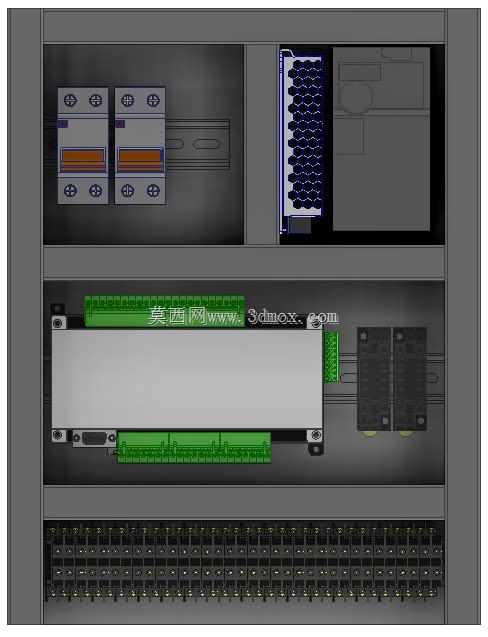

　　设计层面首先考虑的是元件安装的兼容性，面板上预留的不同尺寸安装槽位，分别对应不同规格的标准工控元件：靠上侧的窄长槽位适配薄型信号采集模块，中部的平整安装区用来固定小型断路器或者开关电源，下侧通长的密集槽位是给接线端子排预留的安装位，每个槽位的卡扣尺寸都按照主流工控元件的安装基准做了公差匹配，元件卡入后不需要额外打孔固定，就能保证在设备运行振动环境下不会出现松脱。布线空间的预留也做了针对性优化，元件安装位和面板侧壁之间留了足够的走线槽空间，强电回路和弱电信号回路的走线区域做了物理分隔，避免信号干扰，同时每个安装位旁都预留了扎带固定孔，布线完成后可以直接用扎带整理线束，不会出现线束杂乱堆叠的情况。

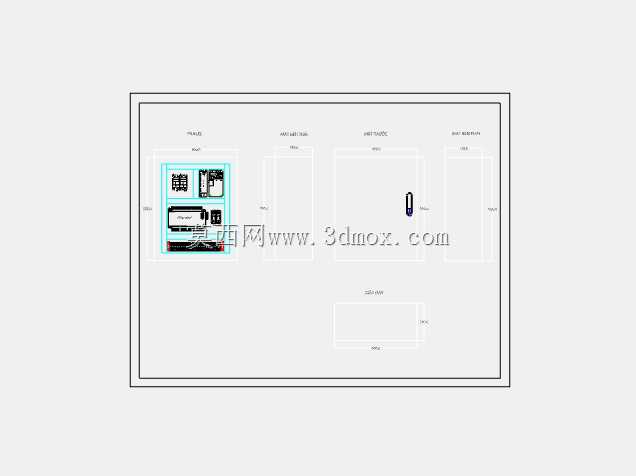

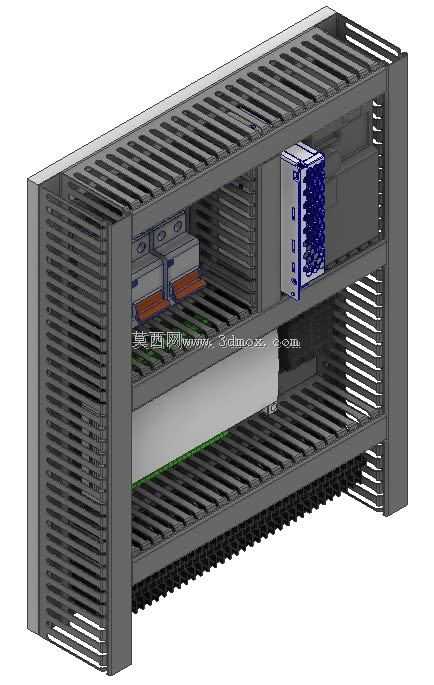

　　散热结构的设计是这类面板的重点，面板的四周侧壁全部做了通长的格栅式通风孔，孔位的宽度控制在2.5mm，既可以保证空气流通带走元件工作产生的热量，又能避免较大的杂物落入面板内部触碰带电元件，格栅的倾斜角度做了15度的下倾处理，能够防止上方滴落的冷凝水直接进入元件安装区，适配车间多尘、偶尔有凝露的使用环境。面板的整体安装边界按照标准小型电控箱的内尺寸做了匹配，长宽尺寸适配400*300规格的电控箱安装位，安装耳的孔位间距符合通用配电安装的孔距标准，不需要对原有箱体做额外改造就能直接固定安装，面板的整体厚度控制在80mm，不会占用过多的箱内空间，给箱门侧的操作按钮、指示灯预留出足够的安装间隙。

　　从结构强度角度考虑，面板的主体采用阻燃工程塑料材质做一体化注塑成型，侧壁的格栅和主体连接位置做了加强筋处理，在元件满装的情况下不会出现侧壁变形的情况，安装槽位的卡扣位置做了圆角过渡，安装元件时不会划伤元件外壳或者施工人员的手部。不同功能区之间的分隔筋高度和元件安装高度齐平，既可以起到不同元件之间的物理隔离作用，又不会遮挡元件表面的标识，方便运维人员快速识别元件功能。接线端子排对应的安装位旁，预留了标识条的卡槽，可以插入打印好的回路标识条，后期查线时不需要逐根梳理线路，对照标识就能快速定位对应回路。

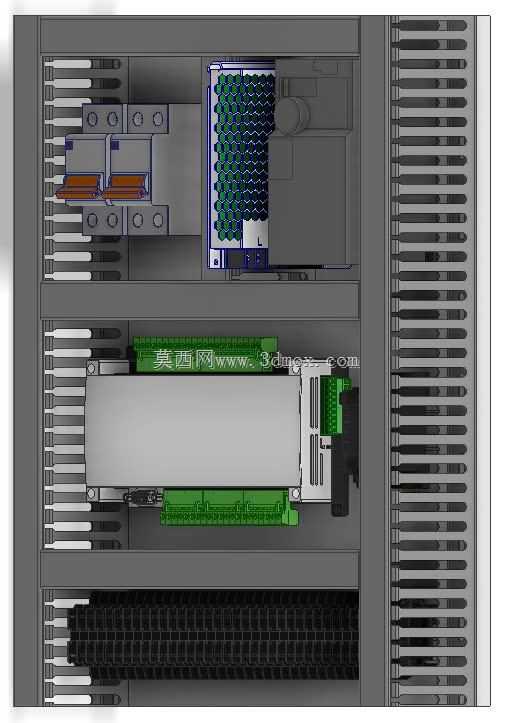

　　实际装配过程中，这类集成面板的装配逻辑是从下往上依次安装元件：先固定下侧的接线端子排，完成外部进线和端子的压接后，再安装中部的开关电源、断路器这类功率元件，最后安装上侧的信号控制模块，元件之间的连线可以沿着预留的走线槽排布，每间隔50mm就有一个扎带固定点，线束整理完成后整体排布整齐，不会出现线束交叉挤压的情况。面板的底部预留了接地端子的安装位，所有金属元件的接地引线都可以统一接到这个位置，再和箱体的接地排连通，保证用电安全。和传统的金属安装底板相比，这种一体化塑料面板不需要额外裁切走线槽、打孔安装元件，整体装配工时能缩短60%左右，同时本身的绝缘特性也降低了元件外壳意外带电的风险，适合批量应用在标准化的小型电控单元制作场景里。
