电力变压器配套金属支撑安装架结构

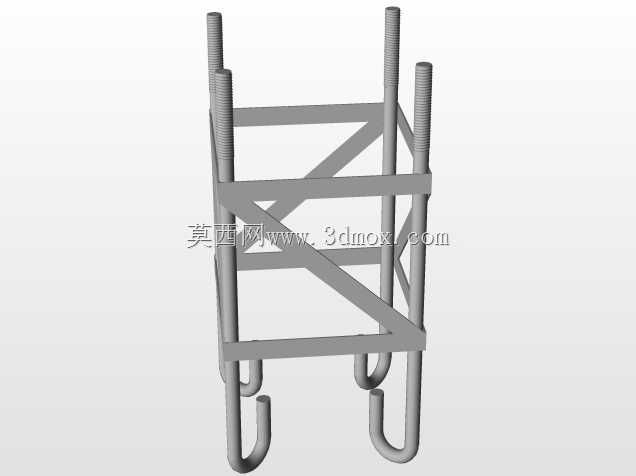

　　该支撑结构主要应用于户外油浸式电力变压器的上部引线固定、绝缘组件承载场景，在10kV及以下电压等级的柱上变、台架变安装作业中，这类构件承担着分隔高压引线、固定绝缘瓷瓶、承载上部接线端子机械载荷的核心作用，避免引线受外力晃动出现绝缘层磨损、接线端子松动脱落的问题，同时为运维人员开展接线、验电、故障排查作业提供稳定的受力依托。从结构设计逻辑来看，整体采用空间桁架式受力体系，四根竖向主承力杆沿矩形四角排布，杆身上段加工有通长外螺纹，可通过配套螺母实现上部固定件的高度调节，适配不同规格绝缘瓷瓶、引线金具的安装高度差，避免现场切割、焊接改制，降低现场安装的作业难度。

　　竖向主杆之间设置多道横向连接箍，每两道横向箍之间交叉布置斜向支撑杆，交叉斜杆与横向箍、竖向主杆之间采用满焊连接，形成稳定的三角形受力单元，可同时承受竖向载荷、横向风载以及引线拉扯带来的交变载荷，避免结构在长期户外使用中出现变形、焊缝开裂的问题。竖向主杆的下段设计有向外弯折的钩状固定脚，安装时可直接卡入变压器油箱上部的预设安装孔位，配合锁紧垫片即可完成结构底部的固定，无需额外加工安装底座，大幅压缩现场安装的工时。从安装边界来看，四根竖向主杆的中心距严格匹配常规100kVA-630kVA容量柱上变压器的上部安装孔位尺寸，整体高度控制在常规高压绝缘瓷瓶安装高度的1.2倍范围内，既保证引线的安全绝缘距离，又不会因结构过高导致风阻过大，影响台架整体的抗风稳定性。结构所有杆件均采用等边角钢加工，材料选型兼顾结构强度与材料成本，杆件的所有外露棱边均做倒圆角处理，避免安装作业时划伤施工人员、划破引线绝缘层。

　　在细节设计上，横向连接箍的位置避开了竖向主杆上的螺纹段，保证调节螺母可在整个螺纹行程内顺畅移动，不会被横向杆件阻挡；交叉斜杆的连接点均设置在横向箍与竖向杆的连接节点处，避免杆件中段受集中载荷出现局部弯曲；底部弯钩的开口尺寸略大于变压器油箱上安装挂耳的厚度，安装时可快速对位，同时弯钩末端做向上收边处理，可防止结构受向上的冲击力时从安装位脱出。这类支撑结构在实际使用中，除了承载绝缘组件与引线的载荷，还可作为临时挂点，悬挂运维作业的验电笔、接地线等工器具，结构的桁架式设计留有充足的镂空空间，不会阻挡变压器上部的散热气流，避免影响变压器的正常散热效率。

　　设计过程中充分考虑了户外使用的耐候性需求，整体结构成型后可采用热浸镀锌处理，杆件连接焊缝处做打磨平整后再做防腐处理，避免长期户外日晒雨淋出现锈蚀，延长构件的使用寿命。相较于传统的平板式安装支架，这种桁架式结构在同等用料重量下，抗扭、抗弯曲性能提升40%以上，同时镂空结构大幅减少了积灰、积水的可能，降低了构件腐蚀的速率。在安装适配性上，该结构无需改动变压器本体的原有结构，可直接替换老旧变压器上锈蚀损坏的原有支撑件，也可作为新增配件配套新变压器出厂安装，适配性覆盖绝大多数常规柱上配电变压器的安装需求。结构的受力计算充分考虑了极端天气下的载荷情况，可承受12级大风带来的横向风载，以及覆冰厚度10mm情况下的额外竖向载荷，满足大部分户外配电场景的使用要求。
