电源变压器配套钣金单元盒结构设计

项目分类:变压器 发布时间:2025-01-13 ID:897270
  • 电源变压器配套钣金单元盒结构设计
  • 电源变压器配套钣金单元盒结构设计
  • 电源变压器配套钣金单元盒结构设计

  这款单元盒是面向电源变压器配套使用的钣金类防护壳体,在工业电控系统、小型电源集成模组、楼宇配电支路单元、工业设备内置供电模块等场景中承担核心的防护与承载作用。实际应用中,这类壳体需要同时满足内置变压器铁芯、绕组、接线端子等组件的安装固定需求,还要为周边配套的整流元件、温控保护器件、接线排预留足够的装配空间,同时隔绝外部粉尘、金属碎屑、意外触碰带来的安全隐患,避免带电部件外露引发的短路或人员触电风险。

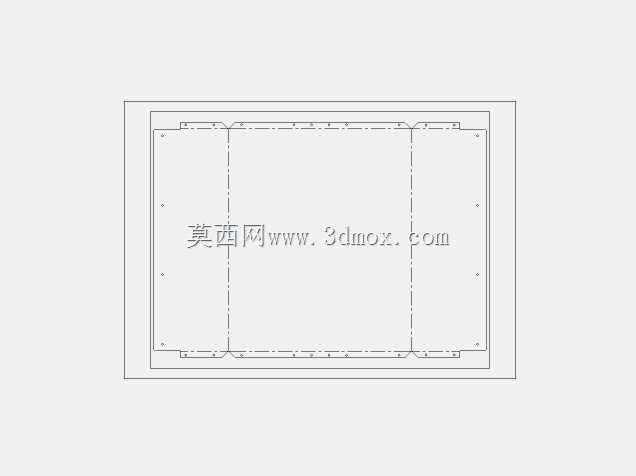

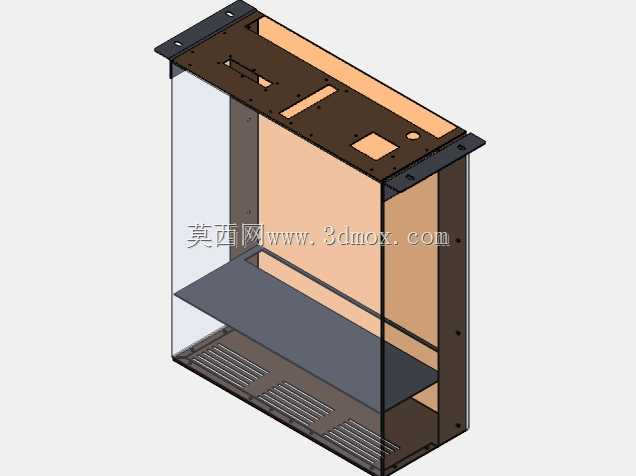

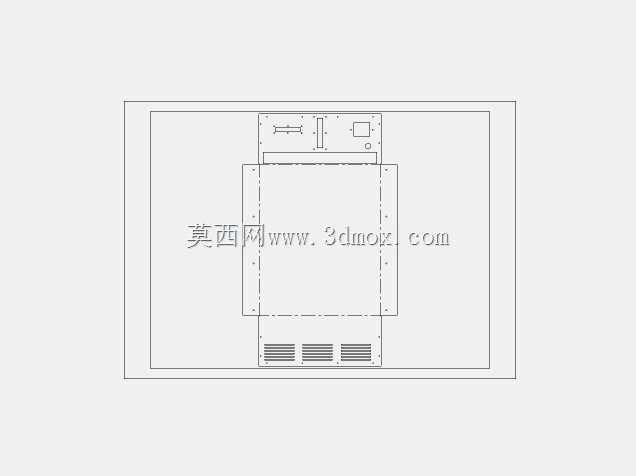

  从结构设计思路来看,这款壳体采用分体拼接式钣金结构,主体框架通过折弯成型的钣金件拼接组装,顶部带安装翻边的盖板预留了多组不同规格的开孔,分别对应接线端子穿出、状态指示灯安装、散热气流导通、固定螺丝锁附的功能需求,翻边上的安装孔位可直接将整个单元盒固定在设备机柜的安装梁或者壁挂支架上,安装边界适配标准19英寸机柜的局部安装位,也可单独作为独立供电单元的外置壳体使用。壳体侧面预留透明视窗区域,可直接观察内部组件的运行状态,无需拆卸盖板就能快速排查接线松动、绕组积尘等常见问题,底部设计的多组格栅式散热孔,对应内部变压器的发热区域,利用冷热空气自然对流带走工作产生的热量,避免密闭壳体内温度累积导致的变压器绝缘老化加速问题。

  内部设置的分层安装托板,可将变压器主体与底部接线区域做物理分隔,托板上预留的固定孔位可适配不同功率等级的变压器安装尺寸,托板下方的空间预留了走线槽位,方便高压输入、低压输出的线束规整排布,避免线束杂乱堆积影响散热或者被钣金锐边割破绝缘层。壳体的拼接边均做了折弯压边处理,没有裸露的钣金锐边,装配过程中不会划伤操作人员,也不会割破线束绝缘层,各拼接位置的公差控制在钣金加工常规公差范围内,组装后接缝均匀,无明显错位,可满足常规工业环境下的IP防护等级要求。

  在安装适配性上,这款单元盒的外部安装尺寸经过优化,既可以单台独立安装作为小型设备的供电单元外壳,也可以多台并排安装在综合配电柜内,作为独立的支路供电变压器防护单元,顶部翻边的安装孔位间距适配通用的电气安装梁开孔规格,无需额外制作转接支架就能完成固定。壳体的钣金厚度选用常规电气壳体通用的板材规格,既保证整体结构强度,在长期承重安装后不会出现变形,也不会因为板材过厚导致整体重量过大,增加安装负载。设计过程中充分考虑了钣金加工的工艺性,所有折弯角度均为常规90度折弯,无需特殊成型模具,所有开孔均为常规冲压或激光切割可加工的形状,无需后续二次加工,能有效降低加工成本,缩短生产周期。

  实际使用中,这类单元盒还可根据内置组件的需求,在侧面预留的安装位上加装散热风扇、接地端子、线缆固定接头等配件,拓展不同场景下的使用需求,壳体内部的安装柱位采用压铆螺母设计,无需焊接螺母,避免焊接变形导致的装配误差,所有配件均可通过螺丝快速组装,后期维护拆卸也十分便捷,无需动用焊接工具就能完成内部组件的更换与检修。
