立式防震支撑底座结构三维设计

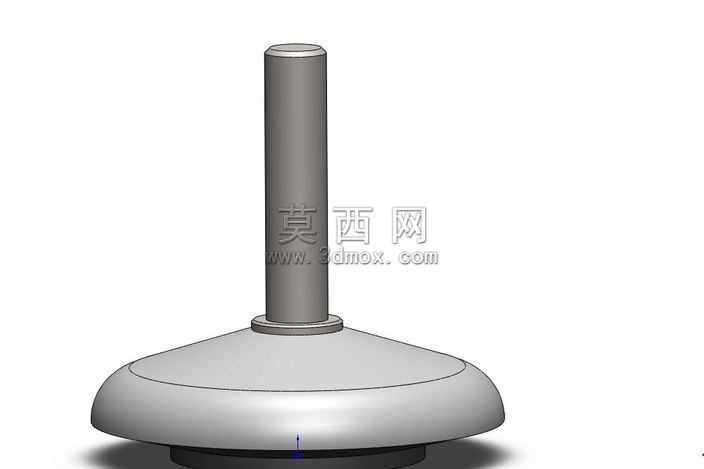

本作品为立式防震支撑底座的三维建模设计，整体采用SolidWorks完成全参数化建模流程，建模阶段遵循自上而下的设计逻辑，先确定整体装配基准轴与底座支撑面的位置关系，再依次完成底座主体、中心支撑柱、底部减震垫层、柱底衔接法兰的独立零件建模，所有特征均保留完整参数化约束，可根据实际使用场景快速调整底座直径、支撑柱高度、垫层厚度等核心尺寸。渲染阶段采用哑光金属材质模拟底座与支撑柱的金属质感，对底座边缘做圆角过渡处理以还原真实机加工的倒角效果，底部减震层采用哑光黑色橡胶材质，通过调整材质粗糙度与反光度参数，区分金属部件与橡胶部件的视觉差异，渲染光源采用三点布光方案，主光源从侧上方投射以凸显底座的曲面弧度与支撑柱的柱体轮廓，补光弱化阴影区域的死黑问题，环境光提升整体画面的通透度，最终呈现的渲染效果清晰展现各部件的装配关系与外观特征。结构设计上，底座采用宽幅扁圆形造型，最大化底部接触面积以提升支撑稳定性，底座上表面做平缓的弧面过渡，既避免直角结构的应力集中问题，也提升整体外观的流畅度；中心支撑柱为等直径圆柱结构，柱底通过一体成型的衔接法兰与底座上表面中心定位装配，保证支撑柱与底座的同轴度要求；底部设置环形橡胶减震垫层，嵌入底座底部的环形凹槽内，避免金属底座直接与接触面硬接触，实现防震缓冲的功能。设计过程中重点考量各部件的对位关系，所有装配位置均设置对应的定位特征，保证零件装配时无错位问题，同时兼顾结构的实用性与加工可行性，所有结构特征均符合常规机加工的工艺要求，无无法加工的倒扣或特殊曲面结构，可直接用于后续的工程图导出与实物打样验证。
