带六角端头外螺纹螺杆三维结构设计

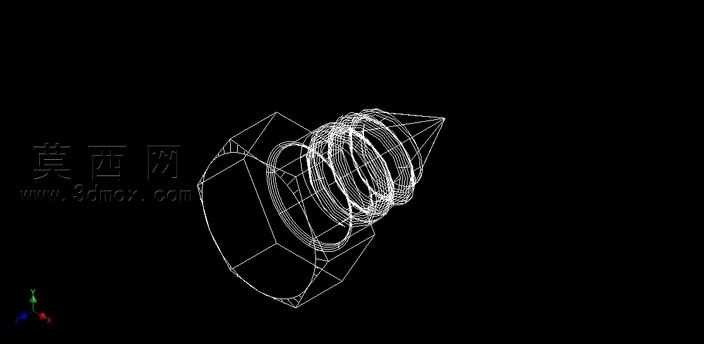

本作品为螺杆类机械零件的三维建模成果，建模过程以机械设计标准为核心依据，首先通过二维草绘绘制螺杆的轴向截面轮廓，精准定义六角端头的对边尺寸、螺杆主体外径、螺纹牙型的基础参数，依托旋转特征生成螺杆的基础实体结构，保证各段轴径的同轴度符合机械加工公差要求。针对核心的螺纹结构部分，采用螺旋线扫描切除的方式构建真实的螺纹牙型，严格遵循普通螺纹的牙型角、螺距、牙高参数，还原螺纹牙顶、牙底的过渡圆角结构，避免建模过程中出现尖角应力集中的结构缺陷，同时对螺纹收尾段做自然收束处理，匹配实际机械加工中螺纹退刀的结构特征。六角端头部分通过正六边形草绘拉伸成型，对端头与螺杆主体的衔接位置做倒角过渡处理，既符合实际零件的加工工艺要求，也能消除装配过程中的锐边剐蹭风险。建模全程采用线框可视化模式校验结构，可清晰观察到内部螺纹的连续走向、各段结构的衔接关系，确保螺纹牙型无断牙、错牙问题，六角端头的对称度符合紧固件的装配要求。材质设定上匹配常用的碳素结构钢属性，还原金属零件的基础质感，结构设计兼顾零件的传动与紧固双重功能，既可以作为传动构件实现直线运动的动力传递，也可作为紧固件完成零部件的锁紧固定，整体建模参数完全贴合工业生产的实际标准，可直接用于后续的工程图导出、装配模拟、力学仿真等工作环节，为相关机械产品的设计开发提供精准的零件模型支撑。
