MP56L微型直流驱动电机结构模型

　　在小型自动化输送线、桌面级精密定位平台、轻型物料分拣模组这类对安装空间有严格限制的设备场景中，动力元件的选型往往直接决定整套机构的布局紧凑度，MP56L这类小直径直流驱动电机的三维结构模型，能为结构设计阶段的空间校核、安装适配提供非常直观的参考依据。从实际工程应用的角度看，这类电机常被用作小型辊筒输送机的内置动力源，或是医疗检测设备、实验室小型分析仪器的进给驱动部件，其输出转速适配轻载连续运转的工况，不需要额外搭配大减速比的减速箱就能满足低速平稳传动的需求，能大幅缩减整套传动机构的轴向安装尺寸。

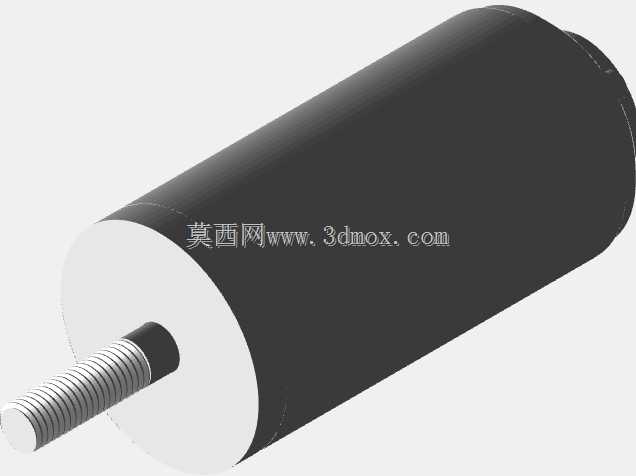

　　从模型呈现的结构来看，该电机采用圆柱形一体式机壳设计，外壳为光滑圆柱面，没有额外的突出安装耳，这种结构设计的优势在于可以直接适配圆孔式安装座，安装时只需要将电机本体嵌入对应内径的安装孔位，通过侧面顶丝或者端盖压块就能完成固定，不需要预留螺栓安装的侧边空间，非常适合安装空间局促的内嵌式动力布局。输出端采用外螺纹轴结构，这种轴端设计区别于常见的平键轴、D型切边轴，不需要额外加工键槽，搭配对应内螺纹的传动辊轮、同步带轮或者联轴器就能完成轴向锁紧，装配时不需要额外的轴端挡圈，能进一步压缩输出端的轴向占用尺寸，对于需要将动力元件内置在辊筒内部的辊道输送场景，这种轴端结构能让传动连接部分的结构更简洁，减少装配环节的零件数量。

　　在做整机结构布局时，这类圆柱型电机的安装边界需要重点校核径向与轴向两个维度的尺寸：径向方向上，电机圆柱外壳的外径是安装孔设计的核心依据，模型中呈现的光滑圆柱面可以直接作为安装配合面，设计安装座时需要根据配合公差要求预留合适的间隙，既要保证电机装入后不会出现径向晃动，也要避免过盈量过大导致装配时压坏机壳；轴向方向上，需要重点预留输出轴螺纹段的连接空间，以及电机尾端的走线空间，这类直流电机的供电引线一般从尾端中心引出，布局时要避免尾端与设备机架、其他传动部件发生干涉，同时要给引线预留足够的弯曲半径，避免长期运转过程中引线被反复弯折出现断裂。

　　从功能特性的设计思路来看，该电机的额定电压适配常规低压直流供电场景，输出转速匹配轻载连续运转的需求，运转过程中噪音低、震动小，适合对运行平稳性有要求的桌面级设备场景。机壳采用封闭结构设计，能一定程度上阻挡日常使用环境中的粉尘、碎屑进入电机内部，延长设备的维护周期，在普通车间环境、室内办公类设备场景下使用不需要额外增加防尘防护结构。输出轴的螺纹段长度经过合理设计，既可以满足不同厚度传动轮的安装锁紧需求，也不会因为轴端过长导致额外的空间浪费，装配时可以根据实际连接的传动件厚度调整锁紧位置，适配不同的安装间距要求。

　　在三维建模的细节处理上，该模型还原了电机的核心结构特征：光滑圆柱机壳的倒角处理、输出轴螺纹段的牙型特征、电机两端端盖与机壳的配合分界都有清晰呈现，导入到装配环境中可以直接用来做干涉检查，不需要额外对模型进行简化处理。对于做小型设备开发的结构工程师来说，这类准确的动力元件模型能大幅减少前期选型校核的时间，在方案设计阶段就能准确判断动力元件与周边结构的位置关系，避免后期加工装配时出现安装干涉、尺寸不匹配的问题。在做传动链匹配时，也可以直接基于该模型的轴端尺寸设计对应的连接件，不需要等待实物电机到位再开展连接件的设计工作，能有效缩短整套设备的开发周期。

　　实际选型应用中，这类电机常搭配简单的驱动板实现转速调节，满足不同工况下的输送速度、进给速度要求，因为本身外径尺寸统一，在设备迭代升级时，如果需要调整动力参数，只需要更换同外径不同长度、不同转速参数的同系列电机，不需要改动安装座的结构设计，能大幅降低设备迭代的改造成本。模型呈现的结构细节也能帮助工程师快速判断该电机的安装方式是否适配自身的设备结构，比如侧装、水平安装、垂直安装等不同安装姿态下，电机的固定方式、引线走向都可以基于模型提前做布局规划，避免实物到位后发现安装方式不兼容的问题。
