带限位结构的自动化驱动电机组件

　　在自动化产线的动力传输环节，这类集成式驱动电机组件常被部署在输送线换向工位、小型工装进给单元以及Nord系列轻载传动模组的动力输入端，承担精准转速输出与位置限位的双重作用，区别于通用独立电机，该组件在设计阶段就将安装边界、配套接线结构与周边防护件做了一体化整合，省去了选型后二次适配转接法兰、加装限位触发块的冗余工序。从结构设计逻辑来看，主体电机段采用阶梯式轴伸布局，输出端预留了键槽配合位，可直接对接同步带轮或者齿轮传动副，轴肩位置的环形凸台是专门设置的轴承安装定位面，能保证传动过程中径向跳动量控制在轻载传动允许的公差范围内，避免长期运行出现轴系窜动。

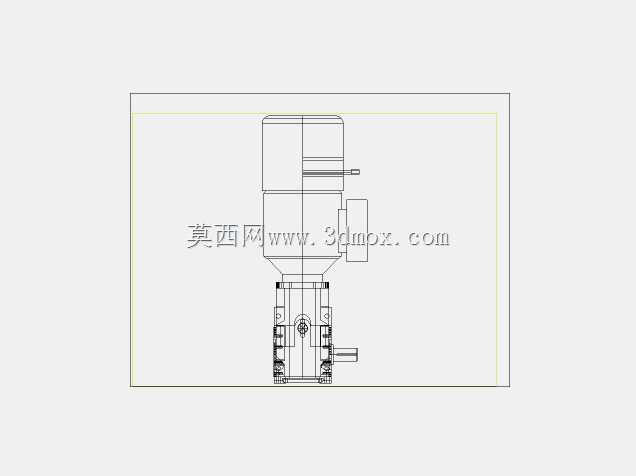

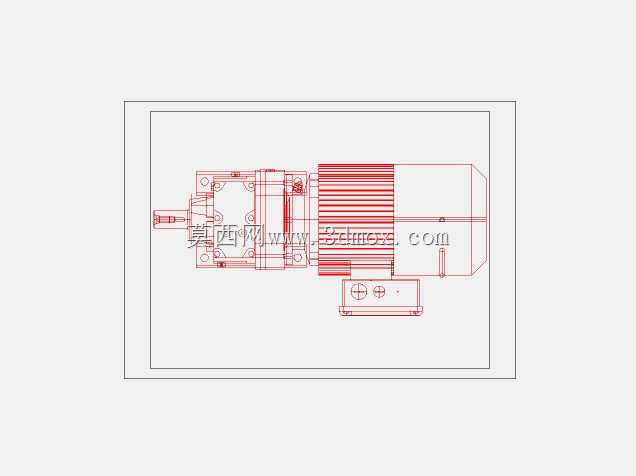

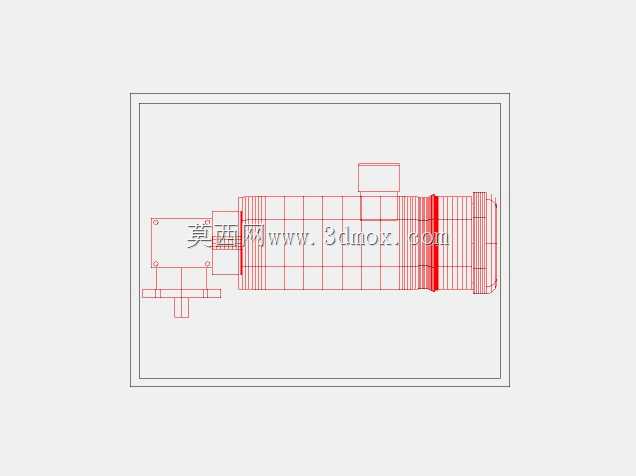

　　靠近尾端的红色环形结构是集成式限位触发环，环上均匀分布的触发凸点可配合机架上安装的接近开关，完成原点复位、极限位硬保护的信号触发，不需要额外在轴上加装撞块，既压缩了轴向安装尺寸，也消除了外接撞块松动移位带来的限位失效风险。电机侧部挂载的方形断开盒是本地维护断电结构，盒体预留了标准线缆穿线孔，内部设置了隔弧腔，可在设备检修时直接本地切断电机动力回路，不需要跑到总配电柜操作，大幅缩短产线故障排查的停机等待时间，断开盒与电机本体的连接采用卡扣加密封胶条的结构，能适应车间多粉尘、少量切削液飞溅的工况，避免水汽粉尘进入接线端子造成短路。

　　从安装边界来看，电机主体底部的安装支座设置了两个长圆形安装孔，孔距适配常规40系列铝型材的安装槽宽，可直接通过T型螺栓固定在型材机架上，不需要额外加工转接板，轴向总长度控制在紧凑区间，在狭小的设备内部安装时，不会和周边的走线槽、拖链以及其他传动部件产生空间干涉，径向最大直径处预留了足够的散热间隙，即使在连续8小时满负载运行的工况下，外壳温升也能稳定在绝缘等级允许的范围内。设计过程中特意将限位环的触发位置做了可调设计，松开环体上的紧定螺钉即可旋转调整触发凸点的周向位置，适配不同工位对原点位置、限位行程的差异化要求，不需要重新加工触发零件，提升了组件的通用适配性。

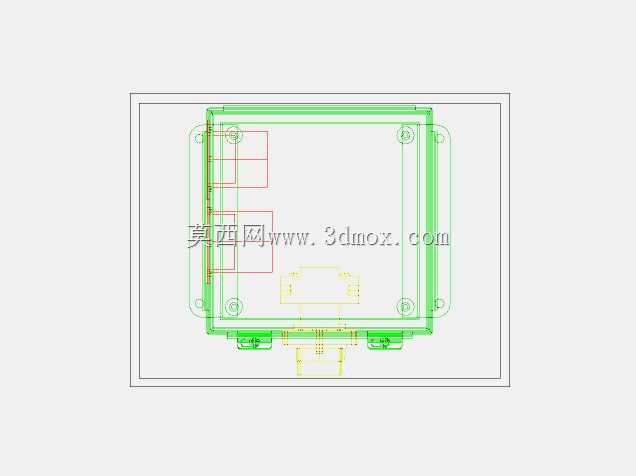

　　电机输出轴的配合公差选用基孔制过渡配合，既能保证传动件安装时的同轴度，也方便后期维护时拆卸更换传动副，不会出现轴和传动件锈死无法拆解的问题。接线盒内部的端子排预留了接地端子位，安装时可直接将设备保护地线接在该位置，符合电气安全规范的要求，盒盖的固定螺丝采用防脱落设计，拆解维护时螺丝不会掉落进设备内部造成安全隐患。在实际应用场景中，这类组件常配套在小型自动化分拣设备的摆轮驱动位、电子产线的PCB板移栽工位、以及Nord品牌轻载输送系统的驱动端，相比分体式采购电机、限位件、接线盒再自行组装的方案，一体化设计的组件能减少设计人员的选型匹配工作量，也降低了装配环节的零件错装、漏装概率，装配时只需要对准安装孔位固定，接好动力线和限位信号线即可完成调试，整体装配效率能提升40%以上。轴系设计时特意在输出端内侧加装了骨架油封，能阻挡外部的粉尘、切削液进入电机轴承腔，延长轴承的维护周期，在常规车间工况下，轴承的免维护运行时长可达到两万小时以上，减少日常运维的工作量。
