民用电源变压器安装连接板结构设计

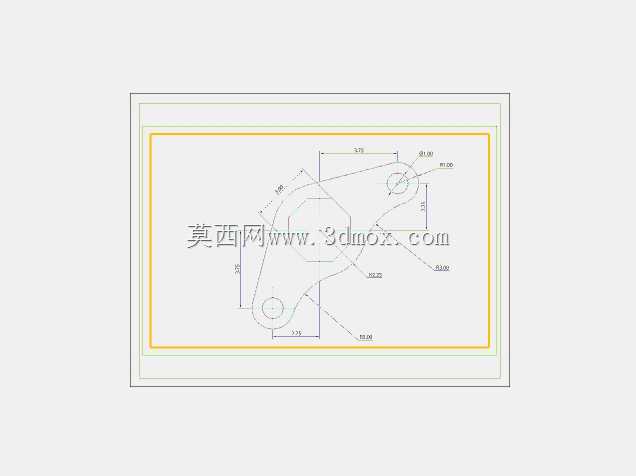

　　在民用低压供电配套的结构设计工作中，电源变压器的安装连接结构往往是容易被忽略却直接影响整机装配可靠性的环节，这次完成的这款配套安装连接板结构，是针对小功率民用电源变压器的安装定位需求做的定向设计。日常接触的民用场景里，不管是楼道公共照明的小型供电模块、家用弱电箱的电压转换单元，还是小型民用电子设备的内置供电组件，电源变压器都需要可靠的固定结构来承接自身重量，同时规避运行过程中轻微振动带来的连接松动问题，这款连接板就是为适配这类场景开发的。从实际使用的角度出发，这类民用场景的安装空间往往比较局促，不像工业配电场景有充足的预留安装位，所以设计之初就先把安装边界做了严格约束：整体轮廓按照常规民用小型变压器的安装孔位做匹配，三个固定孔位分别对应变压器本体的安装支脚和机箱侧的固定点位，孔位的公差带按照IT12级做控制，既可以抵消钣金加工过程中的轻微形变误差，也能给现场安装留出足够的调整余量，不会出现孔位对不上强行拧螺丝导致的结构应力集中。

　　外形轮廓的走线没有做多余的装饰性切角，所有弯折边都按照1.5倍板厚做了圆角过渡，一方面是避免安装过程中尖锐边角划伤操作人员或者线缆绝缘层，另一方面也能减少钣金冲压过程中的应力开裂风险，毕竟民用产品的加工批量往往不小，工艺可行性是设计阶段必须提前考量的点。设计思路上没有追求复杂的结构，而是把可靠性放在第一位：板件的厚度选用常规冷轧钢板的通用规格，不需要开特殊厚度的料，供应链采购和加工都很方便；板面上的加强筋压型位置刚好对应变压器安装后的重心投影区域，哪怕变压器长期运行有轻微的振动，也不会出现板件中部下弯变形的问题；三个安装孔的周边都做了轻微的沉台设计，螺丝拧紧之后螺帽不会突出板件表面，避免和周边的布线或者其他元器件产生干涉。实际装配的时候，这个连接板可以先预装在变压器本体上，再整体推入机箱的预留安装位，不需要在狭窄的机箱内部反复对位拧螺丝，能大幅提升民用电气产品组装流水线的作业效率。另外考虑到民用场景的维护需求，板件上预留的走线缺口刚好可以让变压器的输入输出线缆顺直引出，不会出现线缆被板件挤压弯折导致的绝缘破损问题，缺口边缘同样做了卷边处理，哪怕后期维护的时候拉扯线缆，也不会割破线皮。

　　从安装边界来看，整个板件的外轮廓尺寸控制在常规小型民用电源变压器的投影范围之内，不会额外占用机箱内的横向空间，对于现在越来越追求紧凑化的民用电气设备来说，这点空间控制尤为重要——很多民用弱电设备的机箱内部还要布置整流模块、接线端子、防雷组件等其他元器件，每一寸空间都需要精准规划，连接板如果超出变压器本体的投影范围，就会挤占其他元器件的安装位置，反而增加整体的结构设计难度。在结构强度校核的时候，我们按照变压器自重3倍的冲击载荷做了模拟验证，板件的最大形变位置出现在远离固定孔的自由端，形变量不到0.2mm，完全满足民用场景下的运输振动和长期使用要求，不会因为日常的轻微碰撞或者设备移动就出现固定松动的问题。

　　另外板件的表面处理按照民用电气设备的常规要求做了静电喷塑，绝缘性能可以满足低压场景的安全要求，不需要额外加装绝缘垫片就能避免板件和变压器铁芯之间的意外导通，减少装配过程中的零件数量，也降低了物料管理的复杂度。很多刚入行的结构设计人员做这类配套件的时候，往往会过度追求结构的轻量化或者造型的独特性，反而忽略了民用场景下最核心的易加工、易装配、可靠性高的需求，这款连接板的设计全程围绕实际装配和使用的痛点展开，没有多余的结构，每一处轮廓、每一个孔位、每一道压型都有对应的实际用途，不管是给小批量的民用定制供电设备做配套，还是给大批量的量产民用电气产品做结构件，都能很好地适配。
