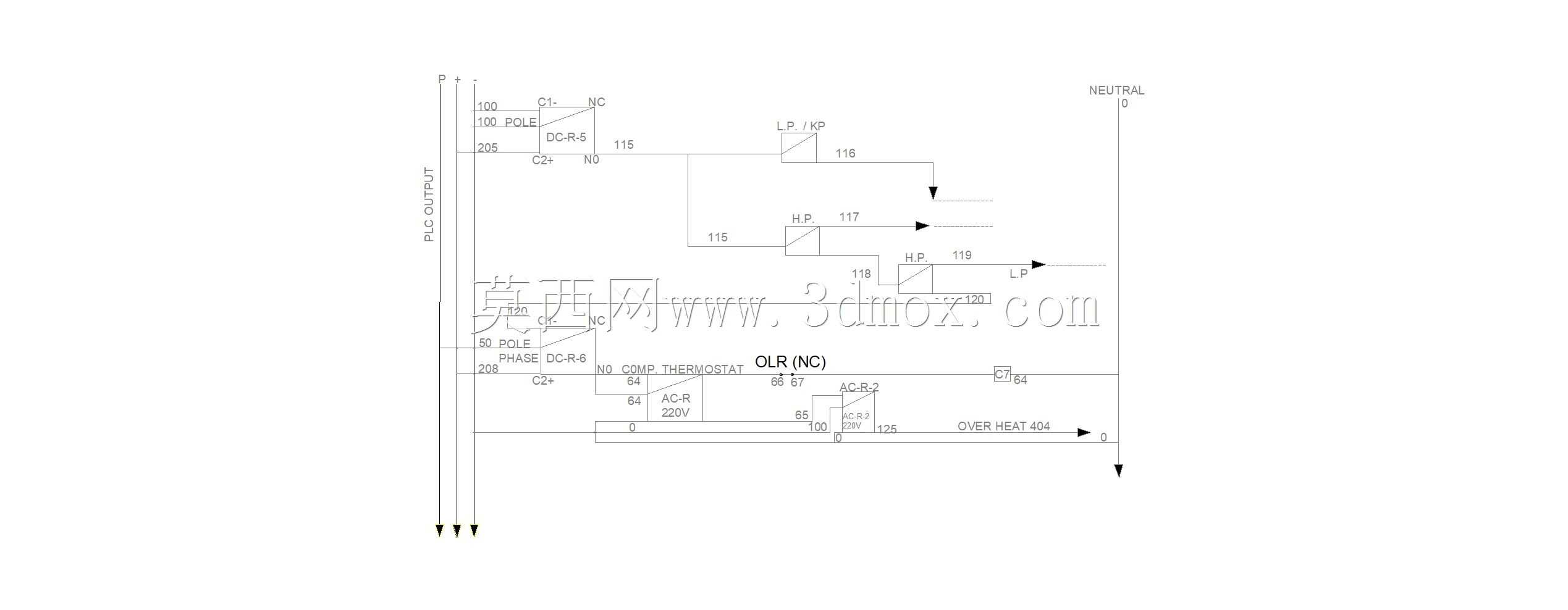

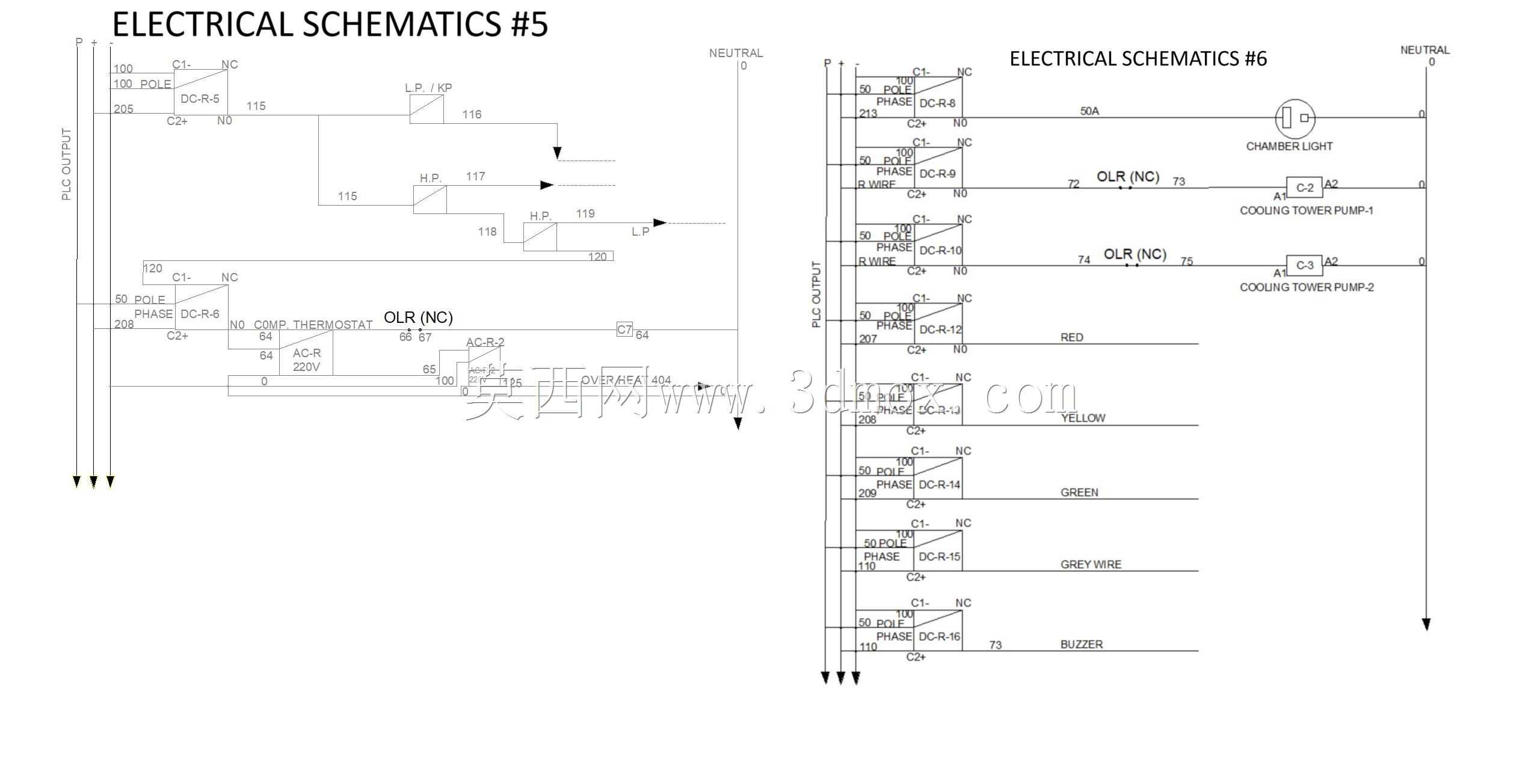

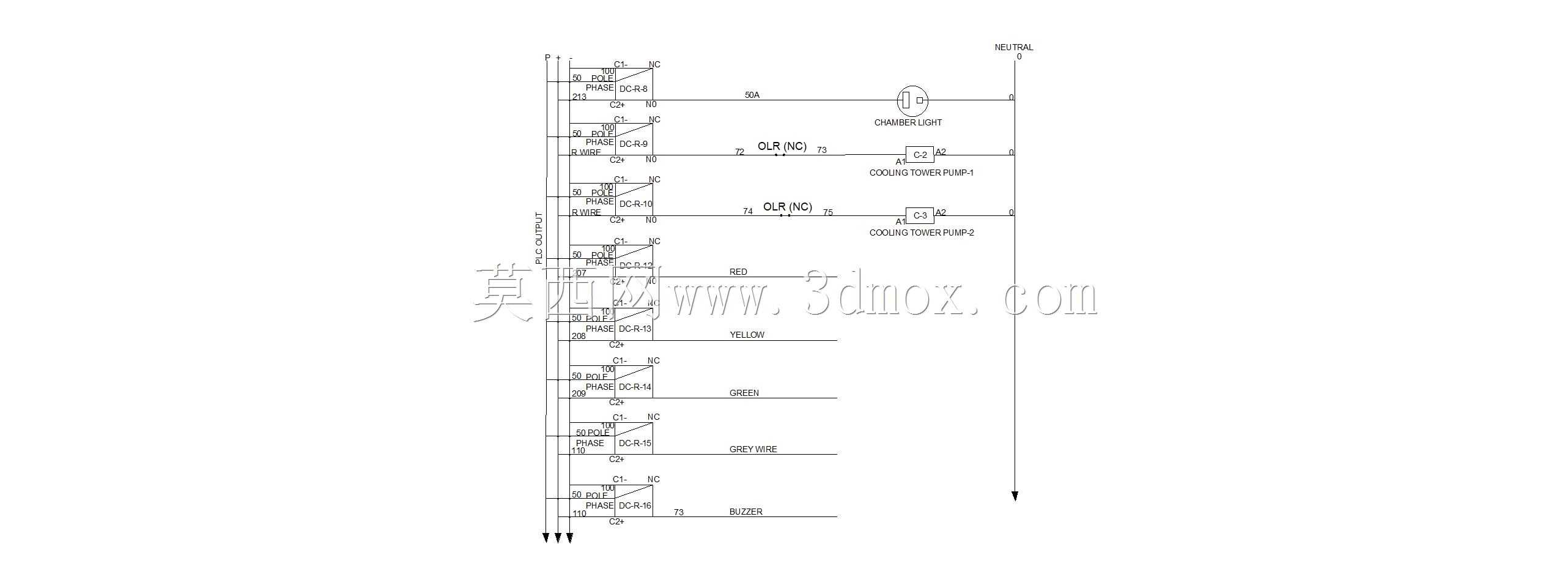

电源变压器配套电气控制原理接线图

　　在工业配电、小型机电设备供电、低压电控系统搭建场景中，电源变压器的可靠运行离不开逻辑清晰的电气原理接线设计，这套原理图覆盖了变压器从输入侧保护、工况检测到输出侧负载分配的全链路控制逻辑，可直接作为现场接线、故障排查、柜体布线的核心技术依据。从实际工程落地角度看，这套原理设计首先明确了输入侧的保护边界：三相交流输入回路设置了独立的过流保护节点，每相进线都预留了熔断器安装位，同时在C相回路串接了温控触发节点，当变压器绕组温度超过阈值时，可直接切断输入回路供电，避免绕组过热引发绝缘老化、匝间短路等故障，这部分设计完全贴合低压配电系统的安全规范要求，适配常规工业环境下100kVA及以下容量干式电源变压器的保护需求。

　　输出侧的回路设计做了分级逻辑划分，除了主供电输出回路外，还单独引出了PLC供电、状态指示、信号反馈的辅助回路，其中状态指示回路分别对应高压侧正常、低压侧正常、过载预警、超温报警四个运行状态，每个指示回路都设置了独立的限流节点，避免指示灯短路影响主回路供电；信号反馈回路预留了无源干接点输出位，可直接对接上位机PLC的DI模块，无需额外加装中间继电器转换，能减少柜内布线的节点数量，降低后期运维的故障点。设计过程中充分考虑了现场安装的接线容错性，所有回路的端子编号都做了连续化编排，输入侧端子统一排布在原理图左侧，输出侧端子集中在右侧，控制回路端子单独划分在下方区域，和主功率回路保持足够的间距，避免大电流走线对控制信号产生电磁干扰；同时每个回路都标注了线径选型参考，主功率回路适配对应载流量的铜芯绝缘线，控制信号回路统一采用1.5平方毫米多股软线，现场施工时无需再反复核算线径匹配问题。

　　从安装边界来看，这套原理对应的控制元件可全部集成在标准壁挂式电控箱内，箱体预留的进出线孔位完全匹配原理图的回路数量，主回路进线从箱体下方左侧引入，负载出线从下方右侧引出，控制信号线单独从箱体上方的弱电孔位走线，强弱电走线区域完全物理隔离，满足工业电控设备的电磁兼容要求。原理图中还设置了手动/自动切换的控制逻辑，在设备调试阶段可通过手动按钮直接触发输出回路通断，无需依赖上位机控制信号，方便现场施工人员做单点功能测试；正常运行时切换到自动模式，由温控模块、过流检测模块的信号自动控制回路通断，同时过载保护节点设置了自动复位延时，当过载故障排除后可自动恢复供电，减少人工复位的运维工作量。

　　针对不同负载的供电需求，输出回路还做了分级过载保护设置，动力负载回路的保护阈值按照额定电流的1.2倍设置，控制信号回路的保护阈值按照额定电流的1.5倍设置，避免小功率控制回路因为短时启动电流触发误保护，同时每个输出回路都预留了电流检测节点，可外接电流互感器实时监测各回路的运行电流，方便运维人员快速定位负载异常问题。整套原理设计没有冗余的功能节点，所有元件选型都采用工业场景通用的标准型号，替换性强，不会出现因为专用元件缺货导致的维护困难问题，同时回路逻辑做了简化处理，每个功能节点的通断逻辑都清晰可追溯，即使是刚入行的电控运维人员，也能对照原理图快速排查常见的运行故障。
