AutoCAD机械零件三维建模练习素材

　　这套建模练习素材对应的零件结构，常应用在电源变压器配套的安装支撑组件设计环节，在低压配电类变压器的柜体内部固定、接线端支撑场景中使用频率较高。从结构设计逻辑来看，该零件采用多段折弯加凸台定位的结构形式，主体承载面预留了对应变压器接线端子的避让缺口，侧边的阶梯式折边一方面用于提升零件自身的结构刚性，减少薄型板材加工后的形变概率，另一方面可以直接卡入变压器安装架的预设卡槽内，减少额外紧固件的使用数量，降低现场装配的工序复杂度。

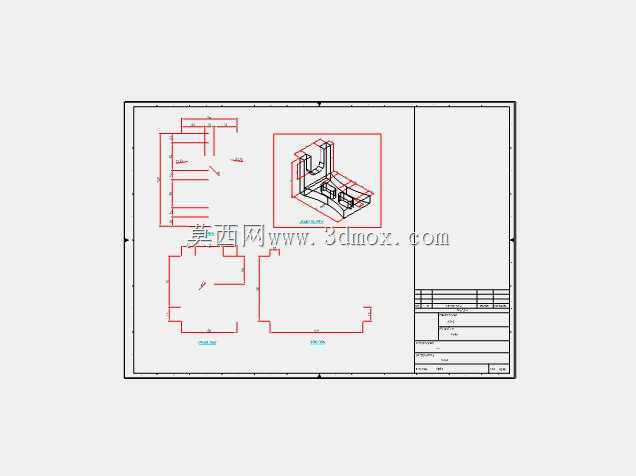

　　零件上的轴测视图标注清晰呈现了三维空间的结构转折关系，两个正交方向的二维视图完整标注了各段轮廓的尺寸边界，其中主体安装面的长宽尺寸适配常规小型电源变压器的底部安装间距，侧边凸起的定位块高度控制在不超出变压器外壳安全距离的范围内，避免安装后与变压器内部的绕组部件产生空间干涉。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯处的内圆角半径匹配常规冲压折弯的刀具参数，没有出现无法一次成型的锐角转折结构，零件上的开孔位置均避开了折弯应力集中区域，防止加工过程中出现板材开裂的问题。

　　从实际应用的角度出发，这类支撑零件在变压器装配时不需要额外制作定制工装，依靠自身的定位结构就能快速完成对位，安装后与变压器壳体的贴合面间隙控制在合理公差范围内，不会出现因结构错位导致的固定不稳问题。建模练习时可以先从二维轮廓的绘制入手，先梳理清楚两个正交视图的投影对应关系，区分出不同深度的结构层级，再通过拉伸、切除等基础建模命令生成三维实体，过程中需要重点关注各段折边的衔接位置处理，确保三维模型的投影轮廓与二维工程图完全一致，这类练习能够帮助建模人员快速建立二维工程图与三维实体的空间映射能力，在后续处理实际变压器配套结构设计时，能够快速读懂工程图的尺寸标注逻辑，减少建模过程中的尺寸错漏。

　　零件的安装边界预留了足够的紧固件操作空间，侧边的缺口结构既可以作为走线通道容纳变压器的低压引出线，也能作为装配时的对位标识，降低现场安装的对位难度，整体结构没有冗余的设计特征，在满足结构强度与安装需求的前提下尽可能压缩了零件的整体体积，适配小型电源变压器紧凑化的安装空间要求。
