电源变压器用侧装式安全防护带罩结构

　　在低压配电、工业控制电源、小型机电设备的供电回路中，电源变压器的外露带电部分与周边结构件的安全隔离，一直是结构设计阶段容易被忽略但直接影响设备安规合规性的细节。这款带罩结构正是针对小功率开放式电源变压器开发的专属防护部件，主要用于覆盖变压器外侧的接线端子、绕组端部等易被误触的区域，避免设备装配、运维过程中人员手指或金属异物直接接触带电部位，同时也能阻挡生产环境中的粉尘、金属碎屑飘落到绕组缝隙中，降低变压器匝间短路、绝缘击穿的故障概率。

　　从实际安装场景来看，这类防护带罩多用于额定功率100W-500W的开放式EI型、CD型电源变压器，这类变压器大多采用侧装方式固定在设备机箱内壁、电控板安装支架上，传统的全包式变压器外壳会占用过多机箱内部空间，还会影响变压器的自然散热，而这款带罩采用半包围结构，仅覆盖变压器需要防护的接线侧与绕组外露侧，其余散热面完全敞开，既满足安规防护要求，又不会阻断变压器的空气对流散热路径。

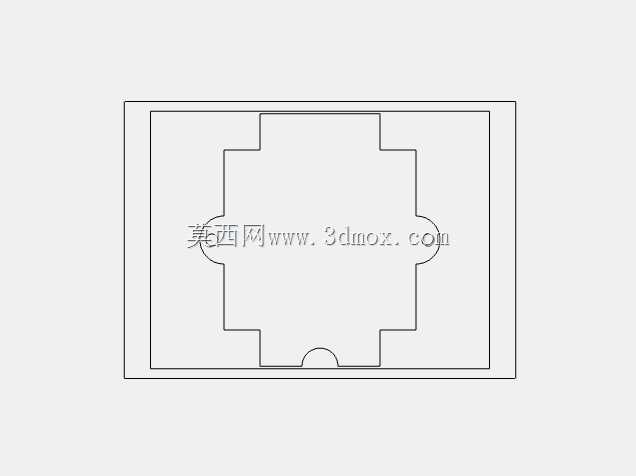

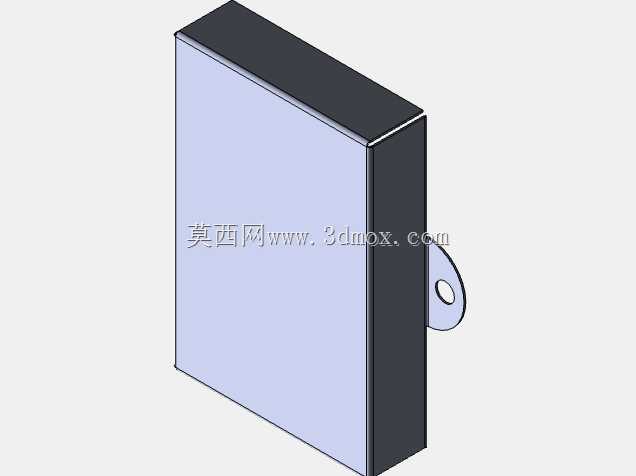

　　结构设计上，整体采用薄钢板折弯成型，主体罩面为平整矩形结构，边缘做了90度折边处理，折边高度刚好匹配对应型号变压器的绕组厚度，安装后罩体内壁与变压器绕组表面预留1.5mm的安全间隙，避免罩体直接接触绕组绝缘层造成长期磨损。罩体一侧延伸出带安装孔的固定耳，安装孔为长圆孔设计，允许安装时存在±1mm的位置偏差，降低变压器本体安装孔位的加工精度要求，固定耳与罩体主体为一体折弯结构，无需额外焊接连接件，整体结构强度更高，装配时仅需一颗M3螺丝即可完成固定，装配效率比传统多螺丝固定的防护罩提升40%以上。

　　安装边界方面，这款带罩适配的变压器本体厚度范围为30mm-50mm，罩体主体宽度可根据变压器铁芯宽度做对应调整，固定耳的伸出长度为12mm，安装孔中心距罩体侧边的距离为8mm，设计时需要注意在变压器安装位旁预留至少15mm的侧边空间用于固定耳的安装，避免与机箱内的走线槽、其他电气元件产生干涉。罩体表面采用静电喷塑处理，绝缘等级达到B级，可在130℃的长期工作环境下保持绝缘性能稳定，边缘折边处做了圆角钝化处理，没有尖锐毛刺，装配过程中不会划伤操作人员的手部，也不会割破变压器周边的连接导线绝缘层。

　　在实际选型匹配时，需要先确认待防护变压器的外露带电区域尺寸，确保罩体能够完全覆盖接线端子与绕组外露部分，防护边缘超出带电区域的距离不小于5mm，满足低压电气设备的防护距离要求。同时要注意罩体安装后不能遮挡变压器的接线端子操作空间，要保证导线连接完成后，端子部位完全处于罩体的防护范围内，同时导线引出位置不会被罩体边缘挤压。对于振动较大的设备应用场景，还可以在固定耳与安装面之间加装橡胶减震垫圈，避免长期振动导致固定螺丝松动，确保护罩长期使用不会移位脱落。

　　不同于通用型的电气防护罩，这款带罩的结构完全贴合小功率电源变压器的外形特点，没有多余的结构冗余，整体重量仅为对应全包式外壳的三分之一，不会给变压器安装支架带来额外的负重，也不会因为罩体过大影响机箱内其他元件的布局。在批量生产时，这类钣金结构的模具成本低，加工精度容易控制，可根据不同型号的变压器快速调整折弯尺寸，适配不同功率规格的产品，在小型工控电源、机电设备控制回路、家电控制板供电模块等场景下都有广泛的应用空间。
